50. Сети и сооруже6ния малой канализации

К малой канализации относятся сети и сооружения, предназначенные для отведения и очистки бытовых и производственных сточных вод в количестве до 1400 м³/сутки. Норма водоотведения бытовых вод в малых населенных пунктах при наличии благоустроенных домов не превышает 200 л/сутки на одного жителя.

Сети дворовой сети прокладывают с минимальным диаметром 100мм и с уклоном 0,001, внутриквартальную сеть диаметром 150мм и уклоном 0,008.

На сети малой канализации устраиваются линейные, поворотные, контрольные промывные, перепадные смотровые колодцы, дюкеры, переходы, эстакады и насосные станции перекачек, выпуски, дождеприемники.

Смотровые – шахта, наход-ся над канализац-ой трубой и коллектором. Они устраиваются для осмотра, наблюдения за работой сети, выполнения эксплуатац-ых работ. Устраивают в местах присоединения, изменения уклонов, диаметров. Делятся на линейные(на прямолинейных участках), поворотные (устраиваются во всех точках изменения направления трассы коллектора, угол поворота должен быть не менее 90°), узловые(устраиваются во всех точках подключения канализационных линий к коллекторам), промывные(устраиваются в начале или посреди участка там, где из-за недостаточных скоростей движения сточной жидкости возможно выпадение осадков), контрольные(устраиваются на выпусках из домов, из заводских территорий и других объектов в пределах застройки).

Перепадные- на присоединении к коллекторам глубокого заложения, при пересечении

трубопр-ов с подземными сооружениями, при устр-ве затопленных выпусков в водоемы и при гашении недопустимых скоростей.

Дюкеры- устраиваются в местах где есть овраги, реки, дороги и т.д. Состоит из 2-ух линий труб-ов, прокладываемых под препятствием и работающих полным сечением. Требования: направлю дюкера перпенд. препятствию, длина и заложения минимальны, берега и дно в месте пересеч. неразмываемы.

Выпуски- для сброса ст. вод в водоем. Бывают русловые, береговые выпуски, затопленные (выпуск под уровень водоема) и незатопленные.

Дождеприемники- устраиваются для приема атмосферных вод в водоотводящую сеть

Так же могут устраиваться выгребные ямы, с которых специальными машинами СВ выкачивается и транспортируется в уличную сеть. Также могут устраиваться сливные камеры, для сброса СВ в уличную сеть.

51. Дождеприемники и ливнеспуски и ливнеотводы

Для приема атмосферных вод в водоотводящую сеть создаются специальные сооружения — дождеприемники, присоединяемые к сети с помощью патрубков, представляющие собой заглубленные камеры, перекры­тые чугунными решетками на уровне покрытия дороги. Дождепр. по конструкции бывают без осадочной части(чаще) и с осадочной(применяют при плоском рельефе местности при наличии слабопроточных водоемов). В плане дождеприемники могут быть круглые диаметром 700 или 1000мм и прямоугольные 600x900мм. Они выполняются из кирпича, бетона, ж/б. Вода из дождеприем.по соединительной ветке, которая расположена ниже глубины промерзания, отводится в водосток. Глубина заложения дна дождепр.рассчитывают в соотв. с наименьшей глубиной заложения дождевой канализац.сети с учетом климатич. и грунтовых условий. Применяются для сбора воды с поверхности и для сбора ливневых вод с кровли зданий. Устраивают в пониженных местах, а также у перекрестков, вне организованных переходов улиц пешеходами.

Ливнеспуски – сооружения, предназначенные для сброса избытков дождевой воды. Ливнеспуски располагаются: на коллекторах бассейнов водоотведения у места примыкания их к главному коллектору; на главных коллекторах

Основные требования, предъявляемые к ливнеспускам, заключаются в следующем:

-отвод без сброса наиболее загрязненной части по­ступающего к ливнеспуску потока сточных вод;

-малая засоряемость сбросных и водоотводящих устройств;

-надежность пропуска без сброса предельных (не сбрасываемых) расходов;

-статическая устойчивость сооружения.

Ливнеотвод – трубопровод или лоток, предназначенный для отвода дождевых вод от ливнеспуска в приемник сточных вод.

Водосбросными сооружениями являются ливнеспуски, через которые при сильном дожде часть смешанной воды сбрасывается в водоем, и камера ливнеспуска - дополнительно расположенный резервуар, служащий для регулирования и осветления стока. Общим термином дождевой резервуар называют кроме камеры ливнеспуска также регулирующий резервуар и отстойник дождевых вод.

Камеры ливнеспуска имеют в качестве важных составных частей ливнеотвод в водоем и трубопровод, отводящий воду на очистную станцию. Ливнеотвод может находиться на отводящей стороне (перепуск в очистную станцию) или на подводящей стороне (водосброс перед камерой ливнеспуска). Они срабатывают лишь тогда, когда камера наполнена. Подпорные каналы с верхним и нижним отводом являются частными случаями камер ливнеспуска. Регулирующие резервуары для дождевой воды при смешанном и раздельном способах располагаются на сети, чтобы разгрузить идущие далее коллекторы. Они накапливают воду при сильных ливнях и постепенно ее сбрасывают. У них только один аварийный водосброс в водоприемник. Отстойники для дождевых вод предназначены для загрязненных дождевых вод при раздельном способе.

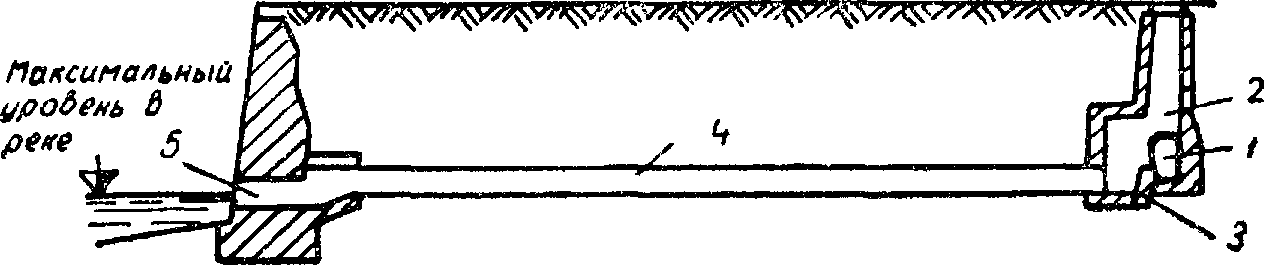

1 — береговой коллектор; 2 — камера ливнепуска; 3 — водослив; 4— ливнеотвод; 5 — устье ливнеотвода
