48. Перекачка сточных вод.
Насосные станции с-м водоотв.-комплекс сооружений и оборудования для отведения СВ в соответствии с нуждами потребителя. НС обеспечивают подачу СВ на очистные сооружения, если рельеф местности не позволяет отводить эти воды самотеком. Также НС устраиваются для избежание большого заглубления самотечных коллекторов.
По расположению НС в с-ме ВО бывают: главные-перекачивают СВ, отводимые со всей территории города на очист.сооруж.; районные – обеспеч.перекачку СВ с отдельного района насел.пункта в главный коллектор;сетевые – устраиваются на коллекторе, где дальнейшее заглубление коллектора не целесообразно, перебрасывают СВ из низлежащих в вышележащ.коллектор; местные – перекачивают СВ от отдельного здания в близлежащий коллектор.
В с-ме ВО с нормальным заглублением коллекторов главная НС размещается в наиболее низком месте канализуемого объекта с тем, чтобы СВ поступала самотеком, а в с-мах с глубоким залеганием коллекторов ГНС размещается непосредственно на ОС.
НС располагаются в отдельно стоящих зданиях на расстоянии не менее 20м от жилых домов и пищевых предприятий при их произв-ти до 50тыс.м3/сут и не менее 30м при большей произ-ти. Перед НС целесообразно предусматривать аварийные выпуски. НС размещают на незатопленной территории. При наличии грунтовых вод на площадке насосной станции подземная ее часть должна быть защищена гидроизоляцией, которую устраивают на 0,5 м выше горизонта грунтовых вод.
В состав насосных станций входят: а) приемный резервуар с решеткой; б) машинное отделение, где размещены насосные агрегаты; в) производственно-вспомогательные и бытовые помещения.
Насосные станции могут быть автоматические, полуавтоматические и реже с ручным управлением.
По роду перекачиваемой жидкости НС бывают: для х/б СВ; для производсивенныхСВ; для ливневых вод; для перекачки ила на ОС.
К НС, перекачивающим производственные стоки, передъявл. ряд требований, учитывающих агрессивность СВ по отношению к бетону, чугуну, стали.
Перекачка ливневых СВ крайне нежелательна. Поэтому при трассировке ливневой сети следует детально рассматривать места, где может возникнуть устройство НС.
При возникновении НС (город находится на обратных скатах) она должна быть автоматизирована, а приемный резервуар должен быть земляной.
Поступление СВ в с-му ВО крайне неравномерно. Для придания нормальной работы НС предусматривается приемный резервуар. Вместимость их должна быть не менее 5мин.макс-ой подачи одного насоса. Вместимость приемного резервуара рекомендуют опр-ть путем построения интегрального графика притока и откачки СВ 1 насосом в час мин-го и среднего притока СВ. Режим работы НС циклический. Расчетная подача НС опр-ся максимальной ординатой графика притока СВ.
49.Выпуски сточных вод.
Выпуски бывают:
-По типу водоема:речные, озерные, морские;
-По месту расположения оголовка выпуска: береговые(затопленные, незатопленные), русловые (глубинные, затопленные);
-По конструкции оголовка: сосредоточенные(с помощью которых вода сбрасывается в водоем только через одно отверстие), рассеивающие(вода сбрасывается через ряд рассредоточенных отверстий), с ижектирующими насадками;
-По хар-ру движения потока в выпуске: безнапорные, напорные;
-По числу ниток трубопр. выпуска:однотрубные, многотрубные.
Очищенные сточные воды отводят по каналу к местам спуска их в водоем. Отводящий канал обычно заканчивается береговым колодцем, из которого очищенные СВ, через выпуск сбрасываются в водоем.
В общем виде выпуск состоит из конструкции берегового сооруж.(колодец, камера), оголовка и соединяющ.элемента (лоток, перепад).
На выбор конструкции влияет состав СВ. Нормальные выпуски используют для сброса очищенных СВ. Аварийные выпуски для входных, выходных камер, перепадов, у НС, сброса неочищенных СВ.
При выборе конструкции выпуска следует учитывать с-му канализац., метод очистки СВ, рельеф прибрежной полосы, ее форму в плане, хар-ку грунтов, слогающих полосу, отмеики горизонтов воды и глубины водоема.
Для
замерзающ. водоемов след.иметь сведения
о хар-ре ледохода, толщины водяного
покрова.
У непроточных водоемов применяют сосредоточенные глубинные и рассеивающие выпуски, оголовки кот-ых могут находится от берега на различном расстоянии, но редко превыш.2-3км, на глубине до 10м для устойчивости оголовка от действия ударной силы волны.

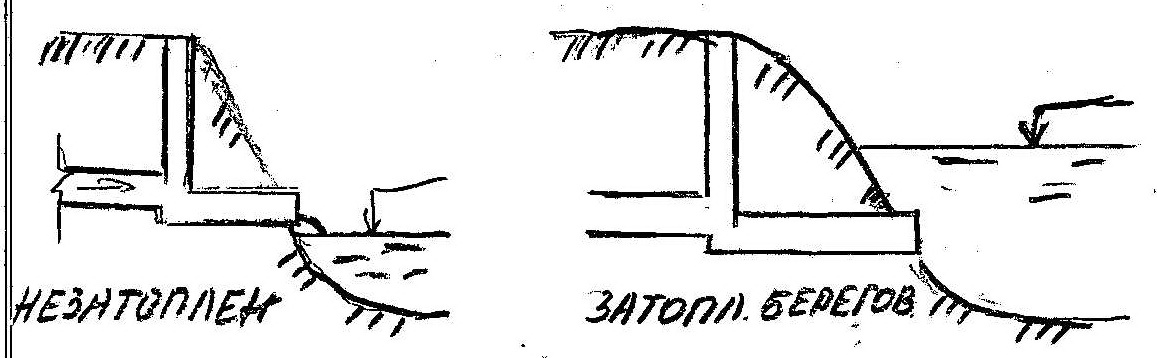

Береговые выпуски устраивают сосредоточенными незатопленными и затопленными. Эти конструкции распространены при строительстве дождевой канализации. По береговым выпускам сплавляют СВ из камер ливнеспусков.
Конструкции оголовков береговых выпусков зависят от рельефа местности береговой линии, уровней воды. Если отметки дна коллектора и уровня воды в водоеме близки-использ.затопленные выпуски. Если отметка дна коллек.значительно выше чем отметка уровня воды в водоеме, то устраивается бетонный лоток, мощение берега, либо сопрягается дно коллек. с водоемом по кривой водослива практич.профиля, устраивается одно или многоступенчатые перепады.
Русловые водосливы подлежат гидравлич.расчету.
Выпуск следует доводить до середины реки, где максимальные скорости течения.
