44.Смотровые колодцы и камеры

Смотровой колодец – шахта расположенная над канализационной трубой или коллектором внутри которой труба или коллектор заменены на открытый лоток. Смотровые колодцы предусматривают в местах соединения трубопроводов, в местах изменения направления трассы, в местах изменения уклонов, диаметров труб, а так же на прямолин-х участках на расстоянии удобном для эксплуатации. Смотровые колодцы сост. из основания, рабочей камеры, перекрытия или переходной части, горловины и люка с крышкой. Основание колодца сост. из бетонной или ж/б плиты и набивных лотков из монолитного бетона.Максимальную глубину лотка принимают равной диаметру наибольшей трубы.При круглых трубах нижняя часть лотка представляет собой полуокружность,а верхняя имеет прямые стенки, которые доводят до шелыги трубы. Площадку м/у лотком и стенками колодца назыв. полкой или бермой. Полки лотка располог. на уровне верха трубы большего диам. и выполн. с поперечным уклоном 0,02-0,03 для смыва с них осадка в случае переполнения колодца.Рабочию камеру устраивают высотой 1800мм из стеновых колец внутренним d=700,1000,1500 и 2000мм. Наружным соответственно 840,1160,1680 и 2200. Высоту колец приним. равной 290,590,890мм. Размеры прямоугольных колодцев приним.: для труб диаметром до 700мм-длину 1000мм, ширину D+400 мм (где D-диаметр наибольшей трубы, мм), но не менее 1000мм; для труб диам. 700 мм и более-длину D+400 мм ( с учётом устройства поперечной площадки), но не более 2000мм и ширину D+500 ( с устройством рабочей площадки с одной стороны лотка и полки шириной не менее 100 мм с противоположной стороны).,для труб диам. Более 200мм допускаеться уст-во рабочих площадок на консолях с сохранением открытой части лотка не менее 2000х2000мм. При диам. Трубопроводов 700 и более в рабочей части предусматривается ограждение лотка высотой 1000мм.Для спуска в колодец устанавливаються ходовые скобы.

Переходную часть рекомендуеться выполнять только в виде плоской плиты перекрытия с круглым отверстием диаметром 700 мм, на которую устанавливают горловину колодца. Горловину собирают из ж/б колец диаметром 700мм и высотой 290,590 и 890мм, а с верху устонавлив. Опорные кольца. Колодец до наружной отметки наращивают кирпечём.

45. Поворотные и узловые колодцы

поворотные, устраиваются в точках изменения направления трассы, выполняются в лотковой части в виде плавной кривой с радиусом закругления (2-3)d трубы , угол поворота не должен быть более 90 град.Поворот лотка начинают на расстоянии половины d трубы от стенок колодца.

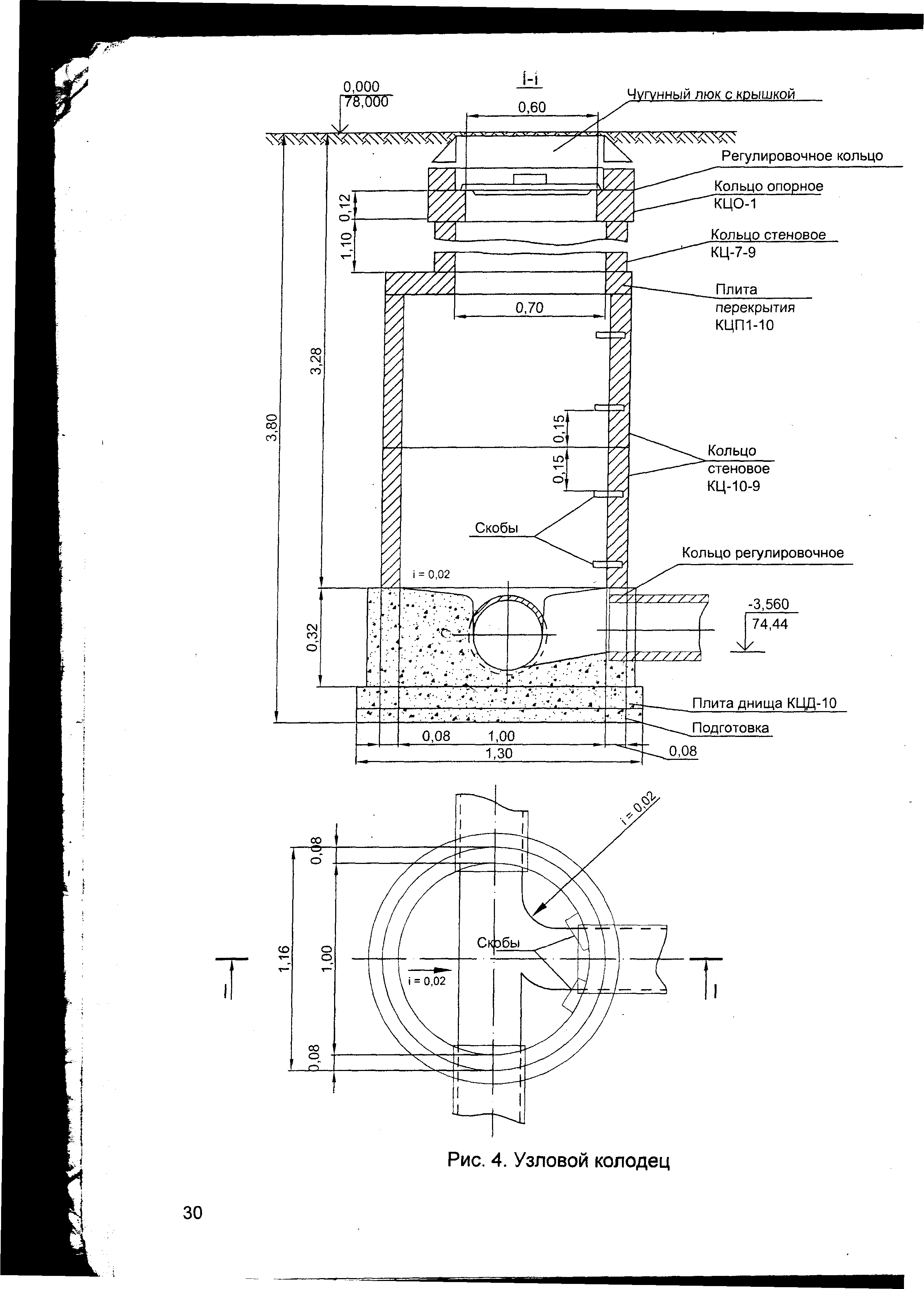

узловые-устраиваются в местах присоединения нескольких веток.эти колодцы на крупных коллекторах называют соединительными камерами.Они имеют узел лотков, соединяющих не более 3 подводящих труб и одной отводящей.

46 Перепадные колодцы

устраивают на присоединениях к коллекторам глубокого заложения, при пересечении трубопроводов с подземными сооруж., а также перед выпуском в водоем при затопленном выпуске, при необходимости гашения недопустимых скоростей движения СВ.

Колодцы могут быть в виде стояков на трубах диаметром до 300мм, при этом высота перепада до 3м. Стояк может входить в конструкцию колодца, а может быть перед колодцем вне конструкции.

1-подводящий трубопр-д

2-отвод.трубопр-д.

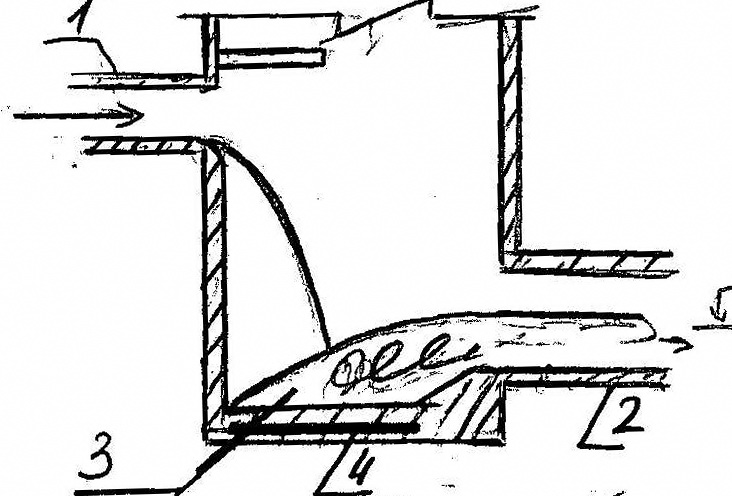

Колодец с водобойным приямком устраивается когда диаметр подводящего трубопровода>300мм до500мм и высота перепада до 6м.

3-водобойный приямок

4-металлическая плита для усиления конструкции колодца.

Сечение стояка не должно быть меньше сечения подводящего трубопровода. В колодце над стояком устраивают приемную воронку, а под стояком-водобойный приямок с металлич.плитой в основании.

Если высота перепада более 3м, то колодцы устраивают по индивидуальным проектам.

Все предыдущие колодцы не подлежат гидравлич. Расчету, а принимаются по высоте перепада по типовым проектам.

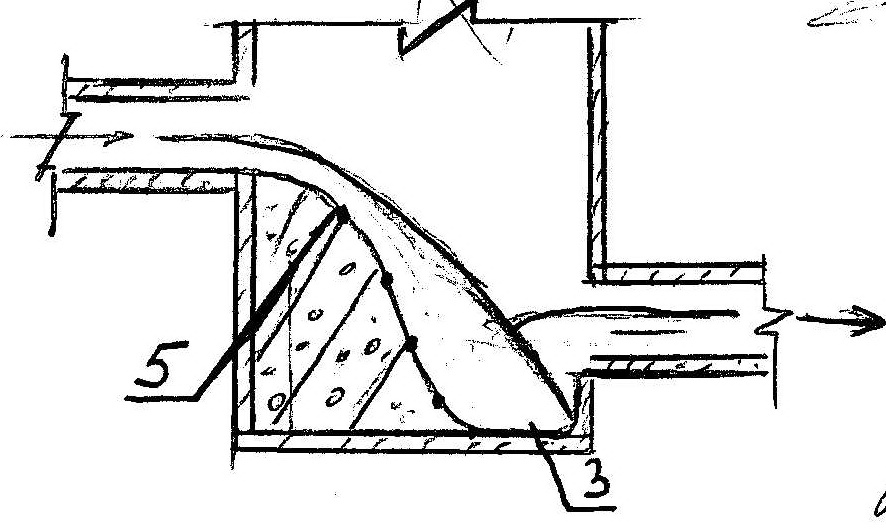

Для труб диаметром выше 500мм используют водосливы практического профиля.

5-водослив

Водослив практического профиля выполняется из монолитного бетона. Устраивают 2 люка. Этот колодец подлежит гидравлич. Расчету по формулам гидравлики для сопряжения бьефов.

47. Пересечение трубопроводов с препятствиями.

Дюкеры, эстакады, самотечные трубопроводы в футлярах.

В местах пересечения канализационной сети с реками,оврагами,дорогами,различными подземными препятствиями устраиваются дюкеры, эстакады, переходы. Дюкер состоит из входной (верхней) и выходной (нижней) камер и среднего участка между камерами,который представляет собой трубопровод, проложенный с небольшим уклоном, а ветви сети к этому трубопроводу и от него наз.нисходящим и восходящим трубопроводом.

Угол наклона ветви не более 20⁰ к горизонту. В соот-вии с нормами проектирования дюкер прокладывают не менее чем из 2-х рабочих линий. Минимальный диам.150мм при этом используют стальные трубы с усиленной антикоррозиальной изоляцией. Для прокладки дюкера через овраги и суходолы можно проложить в одну линию из труб стальных, чугунных, асбестоцементных, ж/б.

Трасса дюкера должна иметь направление перпендик-ое пересечению, мин-ную длину и глубину заложения труб, наиболее благоприятные грунтовые условия, неразмываемые в месте пересечения берега берега и дно реки.

Подводную часть дюкерных труб укладывают на глубине 0,5м от дна реки считая до верха трубы, а в пределах фарватера на судоходных реках не менее 1м. расстояние в свету между дюкерными трубами должно быть не менее 0,7-1,5м.

Входную камеру дюкера разделяют бетонной стеной на 2: мокрую и сухую. В мокрой размещают открытые лотки, в сухой трубы, задвижки, щитовые затворы, с помощью кот-ых можно выключить любой из трубопроводов дюкера.

Размеры камер в плане зависят от числа и диаметра труб. Расстояние между трубами не менее 250мм, для труб диаметра>500мм эти расстояния удваивают. Высота камер должна обеспечить удобство эксплуатации и размещение оборудования и быть не менее 1,8м считая от бермы лотка до перекрытия. Высота лотка равна диаметру самотеч.коллектора. Камеры оборудуют люками и скобами для спуска рабочих. Камеры выполняют из сборных ж/б колец и элементов, в случае сложной конфигурации можно выполнить из монолитного бетона. При водонасыщенных грунтах пов-ть камеры покрывают битумом.

В конструкцию любого дюкера входит аварийный дюкер.

Выходная камера подобна входной, в ней устанавл-ся шиберы.

Разность отметок уровней воды в подвод. и отвод.коллекторе определяют гидравлич.расчетом и равна сумме всех гидравлич.потерь на трение и местных сопротивлений.

Дюкер проверяется на пропуск расчетного расхода при выключении 1 трубы из работы. Расчетная скорость не менее 1м/с и должна быть более скорости незаиления, а также скорости в подводящем коллекторе.

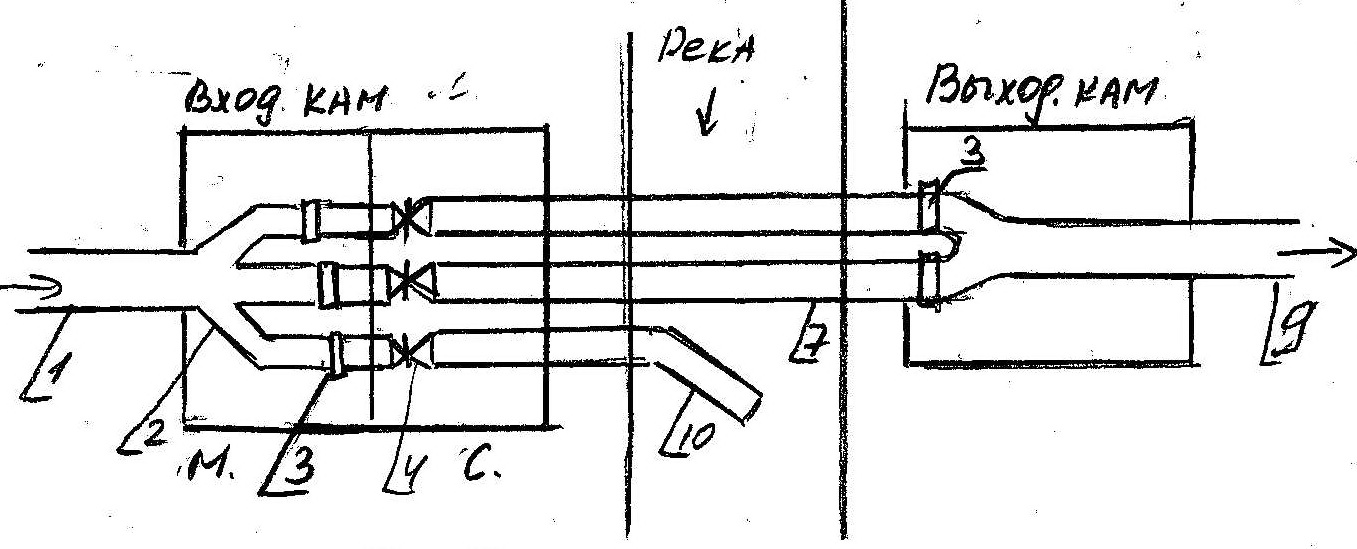

1-подвод.

трубопр.

2-лоток

3-шиберы

4-задвижка

5-трубопровод

6-трубопр.

нисходящий

7-трубопр.

дюкера

8-восходящая ветвь

9-отводящ.

трубопр.

10-аварийный выпуск в водоем

При пересечении самотечными или напорными коллекторами оврагов, небольших рек, ручьев и каналов часто устраиваются эстакады. Эстакада представляет собой мост из металлических или сборных железобетонных конструкций на опорах, по которому прокладывается самотечный или напорный трубопровод с утепляющей изоляцией.

При пересечении ж/д путей и автомобильных дорог I и II категорий устраиваются переходы в футлярах или без футляров.

Дюкеры могут устраиваться и при пересечении самотечного трубопровода с автомобильными и железными дорогами, если они проходят в выемках. В этом случае трубопроводы прокладывают в футлярах (металлических или железобетонных) или осуществляется их бетонирование.

Если трубопроводы располагаются ниже препятствия, то пересечение выполняется в виде самотечного трубопровода из усиленных стальных или железобетонных труб, уложенных в футляре, непроходных или проходных туннелях. Глубина заложения трубы, футляра или туннеля должна быть не менее 1 м – при открытом способе производства работ и не менее 1,5 м – при закрытом. Длину футляра определяют, исходя из размеров препятствия. Поперечные размеры футляра и туннеля зависят от способов производства работ и размеров трубопровода.
