36.Напорный режим ливневой сети

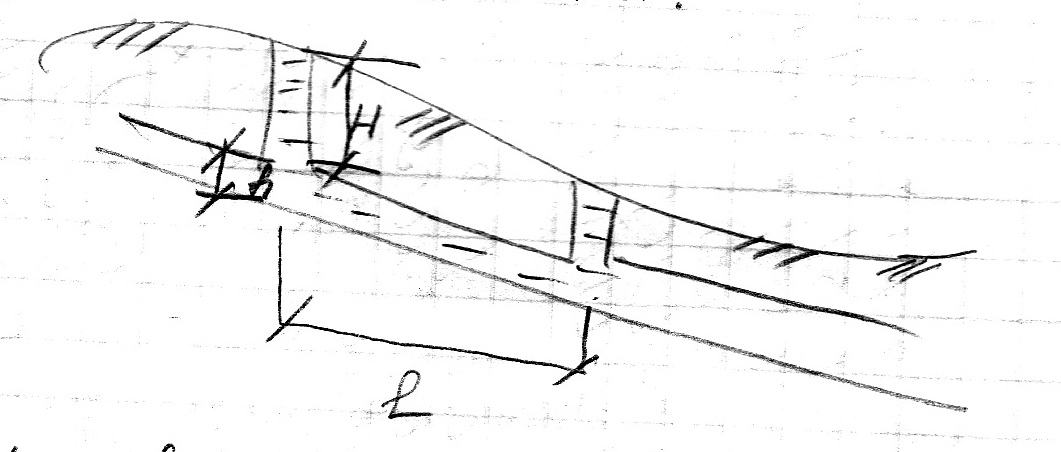

При выпадении дождей с интенсивностью выше расчетной происходит переполнение ливневой сети. Уровень воды в колодцах будет подниматься и сток воды, образовнный верховым колодцем создаст дополнительный напор, который будет способствовать повышению пропускной способности водосточного коллектора. Иногда повышение может быть весьма значит. в 2-3 раза превосходит самотечный режим. Степень пропускной способности может быть получена из след. зависимости.
Общий
уклон
Уклон
трубопровода по шелыге
Соотношение увеличения пропускной способности
I0 – общий уклон
QH – максимальная пропускная способность при напор.режиме
QC – тоже при самотечном режиме
Н – глубина заложения трубы в начале коллектора и до верха коллектора
h- разность отметок в начале и в конце по шелыгам
Впервые, расчет дождевой сети разработал профессор Белов Н.Н. и он предложил 2 метода. Практическое применение получил 1 метод. Сеть рассчитывается как самотечная на уменьшенные расходы с введением поправочного коэффициента kH
Где
,
n-
показатель
Затем можно найти расчетный расход, кот.пройдёт под напором.

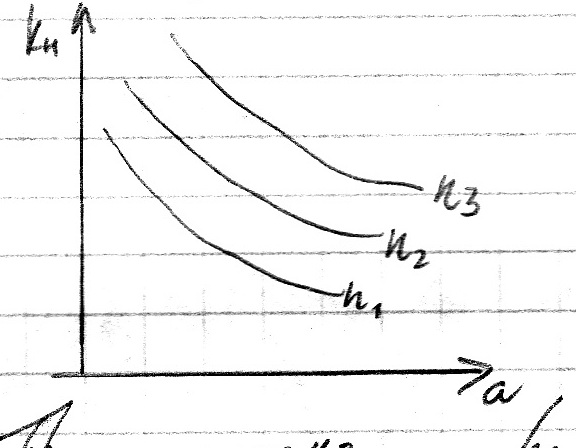

K – коэффициент напорности, можно найти по справочной лит-ре по графику.
При плоском рельефе местности при небольшом протяжении коллектора, при большом заглублении kH находят по графикам и могут определять пропускную способность трубы. В остальных случаях kH близок к 1.
37.Требования,предъявляемые к материалу труб и каналов в сис-ах водоотведения
Трубы должны отвечать след.требованиям:
а) строительные – обеспечение прочности и долговечности констр-ции,а также в обеспечении возможности в индустриализации строительства.
Прочность труб – опред.способностью противостоять внешним нагрузкам и внутр.давлению.Внешние нагрузки – могут быть постоянные и временные,возникающие от давления транспорта.Внутр.давление опред. режимом работы канализац. сети(засоры сети).Трубопр-ды должны хорошо противостоять коррозии и истиранию.
б) технологические – в обеспечении водонипрониц-ти, по истиранию и коррозии.Водонипроницаемость труб приводит к утечке сточных вод в грунт(эксфильтрация) или к притоку подз. вод в водоотв. сеть(инфильт-ация)
Пропускная способность труб обратнопропорц. шероховатости внутренних стенок.Снижение шерох – ти может быть достигнуто прим. соотв.мат-лов или нанесением спец.покрытий на стенки коллектора.Покрытие целесообразно, если оно также уменьшает истирание.
В) экономические – обеспечение мин.стоимости мат-ла и расходовании мин. кол-ва дефицитных материалов.Этим требованием удовлетв. керамические, а/ц, бетонные, ж/б, пластмассовые трубы.На предприятиях использ. редко стеклянные и деревянные.Стальные т-бы использ. в напорной канализ-ции, как и ж/б.
38.Канализационные керамические трубы и способ их соединения
Выполняются по ГОСТ 286-82.Трубы диаметром от 150 до300 мм(150,200,250,300). Длина 800, 1000, 1200, 1300, 1400, 1500. Выпускаются раструбные. На наружной поверхности конца трубы и на внутренней поверхности раструба имеются рифы или борозды, которые не покрываются глазурью, что способствует лучшему сцеплению труб с материалом для заделки стыков.
Трубы керамические изготавливаются из огнеупорных глин. Керамические трубы получили распространение во всех системах канализации из-за достаточной прочности, водонепроницаемости, долговечности и способности противостоять химическим и температурным воздействиям. Они имеют гладкие стенки и удобны в укладке. Главное достоинство- изготавливаются из недефицитных материалов. Недостаток- короткая длина. Керамические трубы выпускаются кислотоупорными (для отведения производственных сточных вод с кислой реакцией)диаметром 50-300 мм, длиной 300- 1500мм. Изготавливаются из кислотоупорной глины. Выпускают керамические дренажные трубы без раструбов диаметром 40,50,75,100,125,150,175,200, 250мм . длиной 333мм.
Применяются стыковые соединения с помощью колец из резины и поливинилхлоридной смолы. Используют паластилизол на внутренней поверхности раструба и наружном конце трубы. Резиновые кольца одевают на заводе изготавливающем трубы. При сборке стыка на месте укладки труб в результате лёгкого нажатия оба конца заклиниваются. При соединении на резиновых кольцах и уплотнителях образуется высокая водонепронецаемость. Стыковые соединения используются для труб диаметром 90-1000мм.
