26.Высотное проектир-е. Построение продольн.Проф.

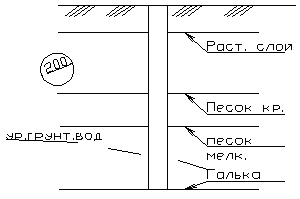

Заключается в составлении продольного профиля коллектора, составляеться одновременно с гидравлическим расчетом. Профльсоставляют в соответствии с ГОСТ выбрав масштаб гориз и вертик назначают нач. глубины заложения сети, уклон и отм.в местах соед.труб. Обычно на проф.не дают разбивку все колодц.,а лишь расч.точек,где изменяются q,V,i,d разбивку всех колодц. Делают при разраб. раб. чертежей, где так же показ. геолог. разрез. хар-ку грунтов, их несущ. Способность, УГВ, коэф. фильтр. грунта. На стадии раб. чертеж показываются скв. и грунтовые условия, а так же все подземные коммуникации и отметки труб этих коммуникаций. Эти данные дают возможность выбрать матер труб, конструкц. оснований, метоы произв-ва работ

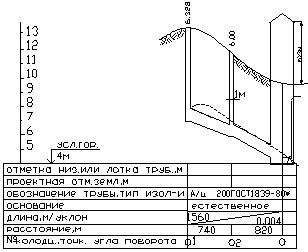

На проф.вместо №расч.точ .указ№смотровых колодц.кот.остаются в периоде всей эксплуатации сети. Масштабы:-вертик Мв1:100,-гориз.Мг-соответств. масштабу генплана. На профиле необходимо показ расположение всех подземных сооружений пересикающих трассу канализования и отметки их заложения

Смотр-е колодц.устанавл на расст.руг от друга в зависим.от d сети:d=150мм-через35м; d=200-450мм-через50м;=500-600мм-ч/з75м;=700-900мм-ч/з100м;=1000-1400мм-ч/з150м;1500-2000мм ч/з200м;d>2000мм-через250-300м.

27.Правила конструирования сети.

1-правильно выполнить гидравлический расчет,

2-канализационные линии между колодцами следует прокладывать прямолинейно,

3-в местах поворота изменяется уклон,диаметр,в местах соединения боковых и других веток устраивают колодцы.,

4-в колодцах трубы соединяются с помощью открыты лотков,выполненных по плановым кривым,

5-по направлению движения воды коллектора диаметры труб увеличиваются,

6-в случае уменьшения d,при резком изменении уклона местности d меняется на 1-2 сортамента,

7-перепадные колодцы следует устраивать при соединении разных веток на разном уровне. Перепадной колодец устраивается для гашения скоростей.

8-повороты устраивают с углом не менее 90⁰по ходу движения воды.Причем радиус закругления должен быть не менееd трубы. Для труб d=1200мм и более закругление осущ.вне колодца,причем R=5*d.

9-скорость должна возростать от участка к участку, или оставаться неизменной. Уменьшение V допустимо на 15-20%,если V>V_{незаиления}

10. Учитывать глубину заложения, чтобы она была не бе более допустимых величин

11. Выявить диктующие точки соотв наибольшей глубине заложения

28 Дождевой сток и его определение

Водоток - водный объект, характеризующийся устойчивым движе­нием воды в направлении уклона водной поверхности. Водотоки бывают естественного (ручьи, реки, протоки) и искусственного (лотки, канавы, кол­лекторы, каналы) происхождения.

Водоем - водный объект в углублении земной поверхности, харак­теризующийся практическим отсутствием постоянного существенного ук­лона водной поверхности и наличием, в основном, волнового движения под действием ветра и конвективных токов воды. Водоемы бывают естест­венного (болота, пруды, озера) и искусственного (резервуары, земляные и бетонные емкости, водохранилища) происхождения.

Сток - движение воды по поверхности земли и в грунте в направ­лении водного объекта. Поверхностный сток - сток дождевых, талых или поливных вод, происходящий по земной поверхности. Грунтовый сток - сток вод, попадающих в грунт с земной поверхности и перемещающийся в виде фильтрационного потока в направлении нижерасположенных водных объектов. Объем стока - объем воды, стекающий с водосбора за год м³/год). Модуль стока - объем воды, стекающий с единицы площади водосбора в единицу времени (м³/с с 1 га).

При расчёте водостоков используют как правило дождемеры для измер. жидких осадков.

Представляют собой 2 типа:

1. Простые дождемеры в виде открытого металлического сосуда, цилиндрической формы в виде ведра

Диаметр 25,5 см. Площадью 50 см²

2. Самопишущие ( автоматические)- флювиограф - представл. собой барабан на кот. помещен поплавок, связанный с пером кот. чертит линию; дают точность по продолжительности дождя до 2 мин. и по высоте слоя осадка до 2 мм. К измер. цилиндру крепится сифон.

При выпадении осадков в виде снега снег собирается в простой дождемер, приносят в здание и получается определенный объем атмосферных осадков, который измеряется мерным цилиндром.

Существуют дождемеры, выпускаемые заводским способом (дождемер №70 «осадкомер суммарный», дождемер полимерный М99, третьяковка 0,1)
