23.Гиравлич.Расчет напорных водоводов,дюкеров,илопроводов

Движение воды происходит полным сечением. h/d=1 Расч.сводится к выбору экономических диаметров,определению потерь напора в них. D трубы опр-ся из ф-лы постоянства расхода q=ω*V, задаваясь экономическими скоростями (по Шевелеву).Площадь живого сечения ω=πd²/4. в любом случае d= Полные потери склад.из потерь местных и по длине h=h_l+h_местн ;

-по длине h_l=i*l;10-15% от hl в гидравич.для реальных условий

-местные hместн=ξ*V²/2*g.

hl=λ*l/d*V²/2*g, λ-сопротивл.по длине; ξ-к-т местно сопротивл.

Илопроводы:для транспортировки илов и осадков(имеют большую вязкость,чем вода).При упрощении допущении принимаем потери по длине по ф-ле: hl=(I₀+ λ/d*V²/2*g)*l

,где I₀-нач.уклон,обусловленный вязкопластичными св-ми осадка I₀=0,136(100-Р)²/d^2.25, Р-влажность осадка; λ-к-т,зависит от влажности осадка

λ=0,00124*р^-191

если d>150мм λвозростает на0,01.

Дюкеры:-служат для транспортировки сточных вод или осадков ч/з овраги, реки и т.п. Дюкер состоит из входной камеры и выходной,между ними трубопровод имеет нисходящую и восходящую часть.

Потери

H=z₁-z₂,м ;

Hg=h_l+h_местн+h_констр;

Hg=(i*l)+∑ ξ*V²/2g+0.5,м.

Скорость в дюкере больше 1м/с,d больше150мм.

Потери напора -на входе hвх= ξвх*V₁²/2g,м;-на выходе hвых= V1-V2/2g V₁ ,V₂-скорость движ.воды в подводящем канале и отводящем соответственно, коф. ξ при остром повороте=0,5;-приплавном=0,2.

24.Учет местных сопротивлений при гидр.Расч.Вооотводящ.Сетей.

При движ ств в самотечных сетях необходимо учитывать местные сопротивления, которые появляются при поворотах трассы на перепадах В курсовом проекте местные потери на трубах d до 500мм включительно не учитывали. При соединении труб большого сечения , при слиянии потоков диаметра не менее 300-350мм, а коллектора более 500 местные потери вычисляют ф-лой Рейсбаха

Формула для местных потерь hместн=ξ*V²/2*g.

ξ – коэф. местных сопротивлений V-скорость g-ускорение свободного падения

Установлено, что ξ зависит от числа Рейнольдса. Re для напорных трубопроводов опред по ф-лам Федорова

Для практических расчетов самотечные сети местные потери напора в поворотных колодцах принимают 1,5-3см, в присоединительных камерах 5-6см.

В зависимости от величины расхода Q и формы сопряжения потока на трубопроводах большого сечения следует давать дополнительный уклон. А в соединительных камерах следует опускать лоток основного коллектора на величину потерь напоров.

25.Расположение водоотводящих труб на плане в поперечном профиле улиц

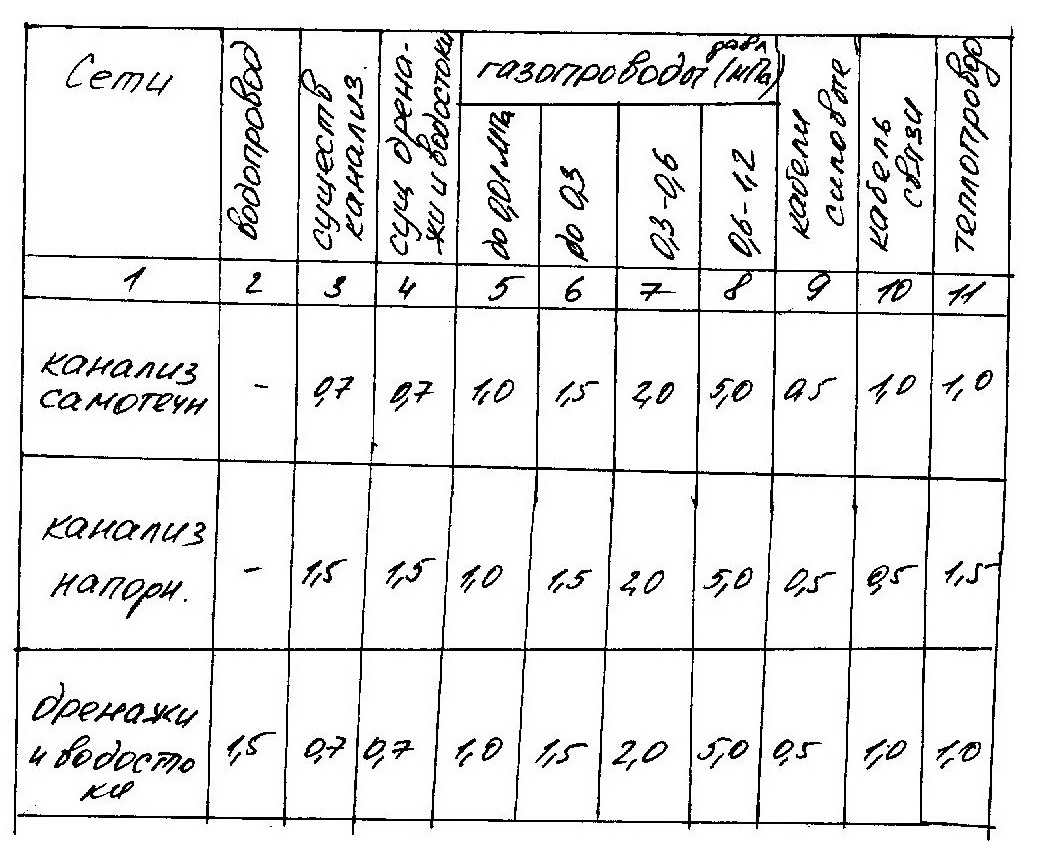

Канализац.сети различн.систем в городах при развитом подземн.хоз-ве должны трассироваться с учетом других подземных сооружений, а также следует учитывать необходимость применения механизмов для производства СМР и в последующем эксплуатационных работ. В соответствии со СНиП допускаеться прокладывать 2 II-ные нити при ширине проездов 30м, минимальное расстояние в плане от зданий до канализации сети при их прокладке в траншеи следует принимать по таблице Прокладка трубопроводов может осуществляться в тоннелях.

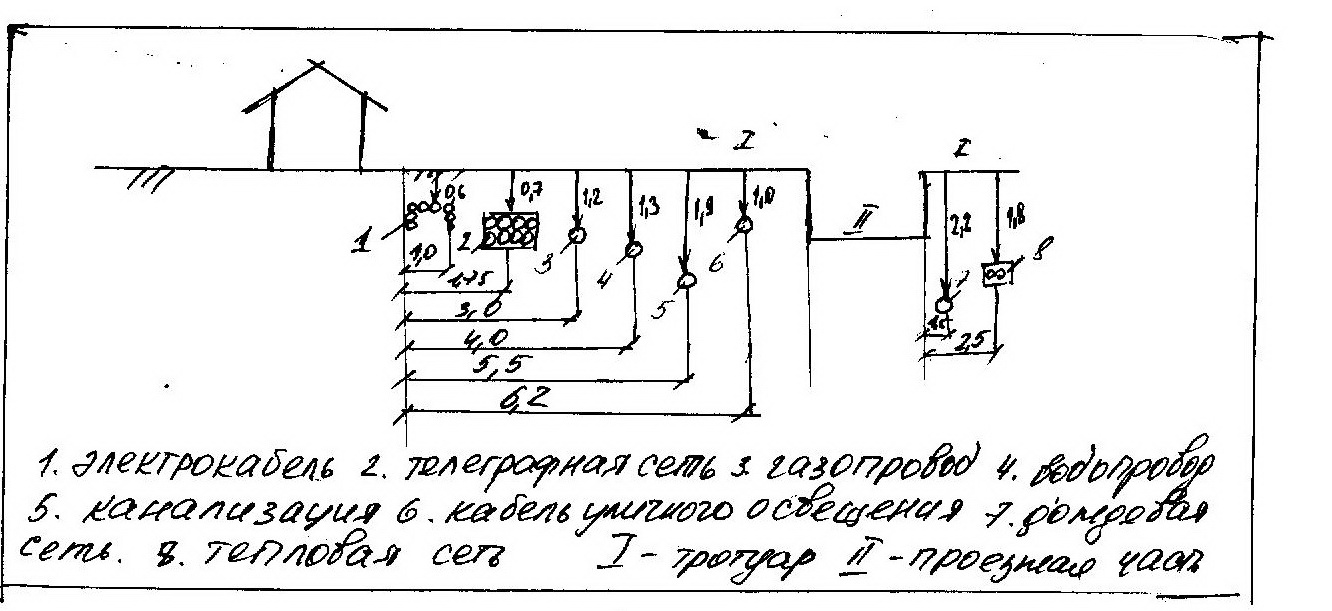

Размещение канализационных сетей в профиле улиц производится с учетом не только горизонтального, но и вертикального зонирования всех трубопроводов и кабелей.
