20.Основные задачи по расчету сетей водоотведения.

Таблицы и графики.

При расчете сетей используются ф-лы равномерно установившегося движения. По заданным или известным расходу, уклону, наполнению опред. диаметр, скорость( по табл. Лукиных). По заданным уклону, диаметру, опред. расход , скорость. При заданных диаметре, скорости, наполнению опред. уклон, расход. При заданным диаметре, расходу, уклону опред. скорость, наполнение.

Также пользуются таблицей Федорова.

Таблицы Лукиных содержат значение наполнения от 0,05 до 1,0 для всех возможных диаметров и уклонов труб. Предварительно определяют расход. Уклон трубопровода принимают с учетом поверхности земли. Расчет трубопровода сводиться к подбору диаметра трубопровода, обеспечивающего пропуск расхода при наполнении, соответствующем самоочищающей скорости.

Соединение труб в колодцах может производиться:

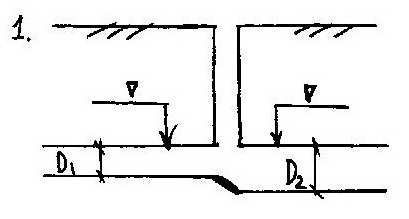

1. Соединение по шелыге – равенство шелыги подводящей и отводящей трубы

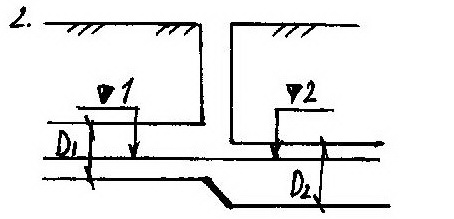

2. По воде – уровень воды в подводящей трубе равен уровню воды в отводящей трубе. Это соединение используется в любом случае

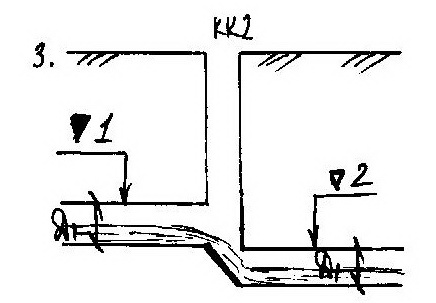

3. Отметка лотка трубопровода подводящего равна отметке шелыги трубы отводящей

21.Особенности движения сточных вод в канализац. Трубопроводах

Вода при движении в трубопроводах имеет неравномерное неустановившееся дв-е, кроме того в сооружениях на сети происходит опр. сопротивление, а так же сама вода имеет в своем составе нерастворимые твёрдые частицы, кот-е при дв-и вызывают турбулизацию потока, кроме того концентрация взвешенных в-в. имеет различную величину. В турбул. потоке помимо главного движения в продольном направлении возникают поперечные перемещения масс жидкости, котор явл. главной причиной переноса ТВ. частиц из верхних слоев в нижние и транспортирования их во взвешен состоянии. Исследования показали, что в потоке частицы при малых скоростях, опускаются на дно и образуют неподвижное плоское ложе. При выполнении гидр расчёта счит-т что дв-е в трубопроводе равномерное и V_cp по длине русла не изм Q=const, W= const, i= const. шероховатость однотипная, р= const и пользуются при выполнении гидравлического расчета универсальными формулами равномерного движения для разл област сопротивления.

V=C√(RI), где С-коэффициент Шези, R-гидравлический радиус. I-уклон I=ν²/C²R.

Движение считается установившимся, хотя на самом деле оно неравномерное и не установившееся.

Опыт эксплуатации показывает, что все коллектора можно разбить на 3 группы по транспортир способности: - обеспечение необходимой скорости; - волнообразное перемещение; - осадки выпадают сплошным и уплотненным слоем транспортирующая способность не велика, уклон мал.

22.Гидравлический расчет х\б водоотв. сети полной раздельной системы канализации

при выполнении гидравлического расчета универсальными формулами равномерного движения для разл област сопротивления. Основная формула – формула постоянного расхода q=V∙ω ω-площадь живого сечения, V- скорость движения

V=C√(RI), где С-коэффициент Шези, R-гидравлический радиус. I-уклон I=ν²/C²R

При выполнении гидравлич расчета использ 3 допущ:

-движ ст в в трубах считается равномерным

-расчетный расход считается поступающим в начале сечения участка и по длине участка величина расхода не меняется

-местные потери при диаметрах труб до 500не учитываются при трубах диаметром свыше 500 рассчитываются по формулам и по справочникам.

При гидравлич. расчете опред. диаметр и уклон труб. скорость движения и наполнения воды в них, потери напора на отдельных уч-ках. а также вычисляют отметки лотков трубопроводов в колодцах и глубину их заложения.расчетные скорости движения воды и уклоны сетей назначаются согласно нормам СНиП. Хоз.-быт. и произв. канализ. сети рассчитываются на неполное наполнение, принимаемое в зависимости от диаметра по табл. 16 СНиПа, общесплавные -на полное. При выбранном уклоне расчетные скорости должны обеспечить скорости незаиления, которые принимаются по табл. 16 СНиП в зависимости от диаметра трубы. Наиб. расчетную скорость движения сточных вод следует принимать для металлич. труб-8м\с, для неметаллич.-4 м\с. Наименьшие уклоны труб следует принимать:для труб диам. 150 мм- 0,008, 200 мм-0,007. При обосновании для отдельных участков сети уклоны можно принять: для труб диам. 150 мм- 0,007, для диам. 200 мм -0,005. Минимальный уклон для всех труб можно опред. по ф-ле: i_min =1/D, где D-диаметр трубы. Соединение труб в колодцах может производиться: - по шелыге(равенство отметок подводящей и отводящей трубы); - по воде; - соединение отметки лотка подводящего трубопровода равна отетке шелыги отводящей трубы. Все данные занос. в табл.

№участка	Длина,м	Расчётный расход,л/с	Уклон,i	Диаметр,мм	Скорость,м/с	Н а п о л н е н и е		Падение уклона,м
						h/D	h,м
1	2	3	4	5	6	7	8	9

ОТМЕТКИ ПОВЕРХНОСТИ , М						Глубина заложения , м
Земли		Воды или шелыги		Лотка		н	к	Средняя
н	к	н	к	н	к
10	11	12	13	14	15	16	17	18
