1.Цели и задачи дисциплины «Сети водоотведения города».

Цель: научить будущих специалистов осуществлять выбор водоотводящих систем, схем для населенных пунктов и пром. предприятий с учетом санитарных и технико-экономических требований; научить проектировать водоотводящие сети и сооружения на них , эксплуатировать, производить анализ работы сети, правильно оценивать достоинства и недостатки конструкции.

Задачи: последовательное раскрытие всех вопросов по изучению конструкций, методик расчета и проектирование сооружений и систем, чтобы в конечном итоге студенты получили прочные знания и умели: производить выбор системы и решение схемы водоотв-ия населенных пунктов и пром. предприятий, осуществлять трассировку с учетом всех условий, производить гидравлические расчеты водоотводящих сетей, производить технологические, гидравлические расчеты водоотводящих сооруж-ий, пользоваться нормами на проектировании научно-технической, учебной и производственной литературой, проектными материалами.

2.Сточные воды и их классификация.

СВ – использованные на бытовые, хоз-но-питьевые и производственные нужды населения воды, получившие при этом загрязнение, изменившее первоначальный состав и физические свойства вод, в результате чего вода стала непригодна для цели водоснабжения.

Такую воду можно очистить и снова использовать (оборотная система), и вода может быть сброшена.

Системы водоотведения – это комплекс оборудования сетей и сооружений, предназначенных для своевременного приема и удаления сточных вод с территории населенных мест и пром. предприятий к местам их очистки и обезвреживания перед выпуском в водоём.

Классификация СВ:

а) хозяйственно-бытовые – СВ, образовавшиеся в процессе жизнедеятельности людей(от ванн, унитазов, раковин, моек, приготовления пищи). Они содержат в себе взвешенные вещества, жиры и растворённые органические в-ва, которые оцениваются показателем БПК₅(L₂₀). Эти воды опасны в санитарном отношении – 180-300 мг/л-норма вредных в-в

б) производственные - СВ, образовавшиеся в процессе производства товарного оборота (ингридиенты загрязнений разнообразны в зависимости от вида производственных вод, технологический раствор, кубовые остатки, промывные воды)

в) ливневые или дождевые СВ – атмосферные осадки, выпавшие на территорию и смывшие пыль, грязь с поверхности земли, воды, образующиеся от поливки растений и зеленых насаждений.

3. Общая схема водоотведения и её основные элементы.

Канализация вкл. в себя: 1)внутренняя канализация; 2)дворовая канализация; 3)уличная канализация; 4)очистная станция; 5)выпуск в водоем.

Схема общих элементов канализации

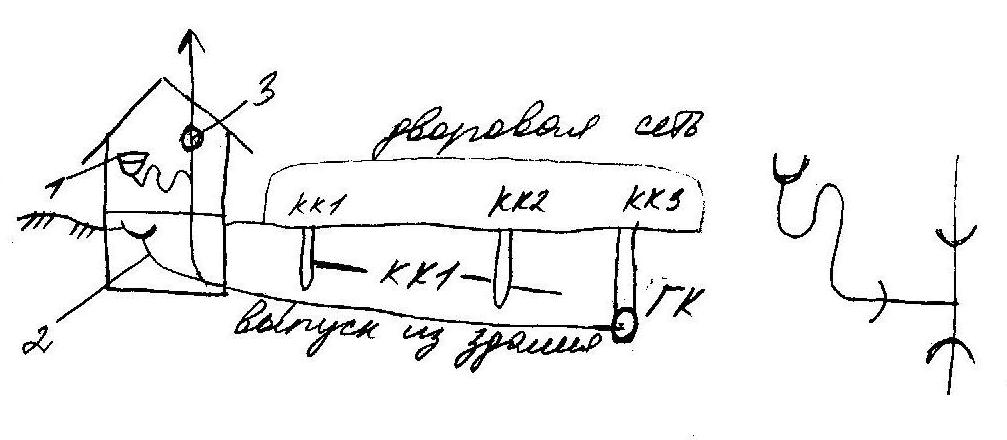

Внутренняя канализация

1-микрорайоны, 2-здание, 3-дворовая ветвь, 4-уличная сеть, К1- самотечная хоз.-бытовая сеть, К1Н-насосная ст-ия, ОС-очистная ст-ия.

1-умывальник, 2-сифон,3-ревизия, 4-прочистка, КК1-канализационный колодец.

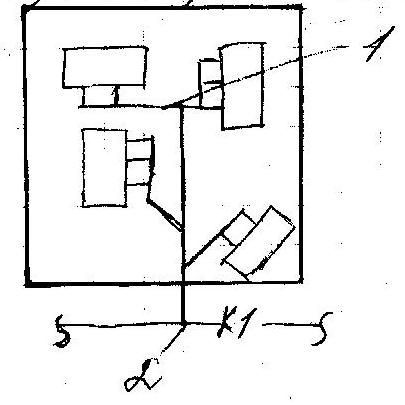

Внутриквартальная сеть

1-внутриквартальная сеть, 2-уличная сеть.

Наружная канализационная сеть предст-ет собой подземную сеть трубопроводов и каналов, отводящую СВ к насосной станции, очистным сооружениям, водоемам.

В зависимости от места укладки, назначения, размеров различают след. канализационные сети: -дворовая - уложенная в пределах одного владения; -внутриквартальная- уложенная внутри квартала;

-заводская - уложенная на тер-ии пром. предприятия; -уличная – принимающая СВ от дворов внутриквртальных и заводских сетей.

Бассейн водоотведения-часть тер-рии, ограниченная линиями водораздела.

Коллектор – это участок сети, собирающий СВ из одного или нескольких бассейнов канализования.Коллектор, собирающий воду от 2-х или нескольких бассейнов, наз-ся главным.Коллектор, отводящий воду за пределы населенного пункта, наз-ся отводящим.Трубопроводы больших размеров, d = 800 мм и более, наз-ся каналами.

Насосные станции м.б.: -местными- перекачиваемые СВ от 1-ого объекта; -районные- перекачиваемые СВ от отдельных районов или бассейнов; -главные насосные станции - перекачивают СВ на очистные сооружения.

Очистные сооружения предназначены для очистки СВ и обработки. Оч. Ст вкл. в себя вспомогательные здания и соор-ия, связанные м/у собой инженерными коммуникациями – сетями.

Выпуски предназначены для выпуска очищенных СВ и смешения их с водой водоема. Существуют аварийные выпуски предназначенные для сброса неочищенных СВ.
