Непроходные и полупроходные каналы.

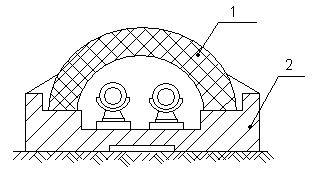

Наиболее современной конструкцией сводчатого ж/б. канала является конструкция «Мосинжпроекта»
сборные полуцилиндрические своды
ж/б плита днища (опорная рама) 50-500мм
Достоинства:
Более экономичны по расходу материала;
Более эффективны по отводу конденсата.
Недостатки:
Изготовление таких форм требует более сложных технологий;
Более подвергаются разрушению при перевозке и монтаже.
С 1963г. каналы начали изготавливаться по типовым проектам. Харьковские серии КЛ КЛН, КлС. В настоящее время наиболее удобной конструкцией непроходного канала являются каналы типа МКЛ.
Ж/б рамная секция;
Ж/б плита днища;
Опорная подушка скользящей опоры
Песчаная подготовка
Бетонная подготовка
Гидроизоляция
Ширина и высота каналов МКЛ-8; МКЛ-10; МКЛ- 12
1,4 1,6 1,8
дают возможность прохода в канале для этого нужно увеличить ширину канала на 200-300м, что не вызывает технических сложностей, а так же каналы МКЛ-4 при незначительной модернизации, затраты на 7-12% больше, чем в непроходных каналах.
Наиболее распространенные конструкции непроходных каналов являются котковые каналы типа КЛ КЛп, КЛс.
Наиболее оптимальным является КЛп
КА не рекомендуется, т.к. затруднен монтаж и изоляция. В этом плане удобнее КЛп.
Общие положения по применению непроходных каналов.
В нормативных конструкциях назначены заниженные габариты внутренних размеров, что затрудняет монтаж т/д и их изоляции -> поэтому лучше НКЛ, КЛП.
Частицы грунта от грунтовых и поверхностных вод, обваливающаяся тепловая изоляция вызывает заиливание дна канала -> контакт влаги (ил) с тепловой изоляцией -> интенсивное увлажнение тепловой изоляции -> увеличение теплопотерь -> коррозия. Поэтому расстояние от низа трубы до днища канала принята по СНиП недостаточно -> рекомендуется принимать такое расстояние как в тоннелях.
Расширить область применения полупроходных каналов, при Н>1,4м, свободный проход 0,6м (см. МКЛ или КС)
Не рекомендуется применять непроходные каналы без воздушного зазора -> ухудшается вентиляция -> увлажнение -> коррозия.
Для стока воды расстояние между подушками подвижных опор должна быть не менее 0,1м
В некоторых случаях, т.е. при малых и небольших L в качестве материала для каналов можно использовать кирпич М100
В некоторых случаях непроходные каналы можно использовать в качестве полуподземной прокладки (Сургут)
Проходные каналы. Тоннели, коллекторы.
Теплопроводы проложенные в проходных каналах находятся в наиболее благоприятных условиях, однако вследствие больших капитальных начальных затрат их применение ограничено.
В коллекторах вместе с теплопроводами прокладывают электросиловые и телефонный кабели, водопровод и канализацию.
Для подземных коммуникаций наиболее современной является тоннель Мосинжпроекта, который состоит из двух Г-образных блоков стен, блока перекрытия, и плиты днища.
35. Бесканальная прокладка тепловых сетей. Основные конструкции каналов, их достоинства и недостатки:
Оказывается дорогостоящие канальные конструкции, надежно защищающие трубы от внешнего воздействия оказались неспособными защитить теплопровод от увлажнения и внешней коррозии. В 20-30 годы в нашей стране были попытки реализовать бескомпенсаторный способ прокладки т/с. (конструкции увлажнялись – коррозия – рвались стыки от максимального воздействия)
В настоящее время конструкции тепловой изоляции гораздо усовершенствовались, поэтому появилась возможность использовать основные достоинства бесканальных прокладок.
Стоимость бесканальной прокладки гораздо больше, а эксплуатационная надежность и долговечность примерно одинакова.
Бесканальная прокладка рекомендуется до 400мм.
Условно бесканальную прокладку можно разделить на три группы:
Монолитные
Засыпные
Литые
