8.Классификация аэс (типы аэс).

1.По назначению

АЭС: -КЭС.

-АТЭЦ.

2.По типу реактора: - ВВЭР(водоводяной энергетический реактор)

- РБМК(реактор большой мощности канальный)

- БН(реактор на быстрых нейтронах)

3.По числу контуров: -одноконтурный(РБМК)

-двух-(ВВЭР)

-трех-(БН)

4. По виду топлива: - U235

-U238

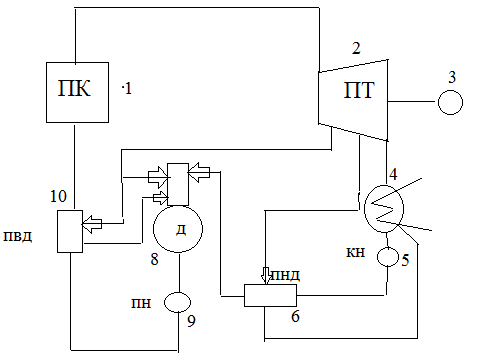

9.Принципиальная тепловая схема конденсационного энергоблока тэс: характеристика, назначение элементов.

П ар из ПК 1 направляется в турбину 2, находящуюся на одном валу с электрогенератором 3. Отработавший пар конденсируется в конденсаторе 4, охлаждаемом циркулирующей в трубках технической водой. Конденсат из турбины конденсатным насосом 5 через ПНД 6 подается в деаэратор. Деаэратор служит для удаления из воды растворенных в ней газов; одновременно в нем, так же как и в ПНД, питательная вода подогревается паром, отбираемого для этого из турбины. Деаэрация воды проводится для того, чтобы довести до допустимых значений содержание кислорода и углекислого газа в ней и тем самым понизить скорость коррозии в трактах воды и пара.

Деаэрированная вода питательным насосом 9 через ПВД 10 подается в ПК 1. Конденсат греющего пар, образующийся в подогревателях 10, перепускается каскадно в деаэратор 8, а конденсат греющего пара ПНД 6 подается либо в конденсатор либо дренажным насосом в линию, по которой протекает конденсат из конденсатора 4.

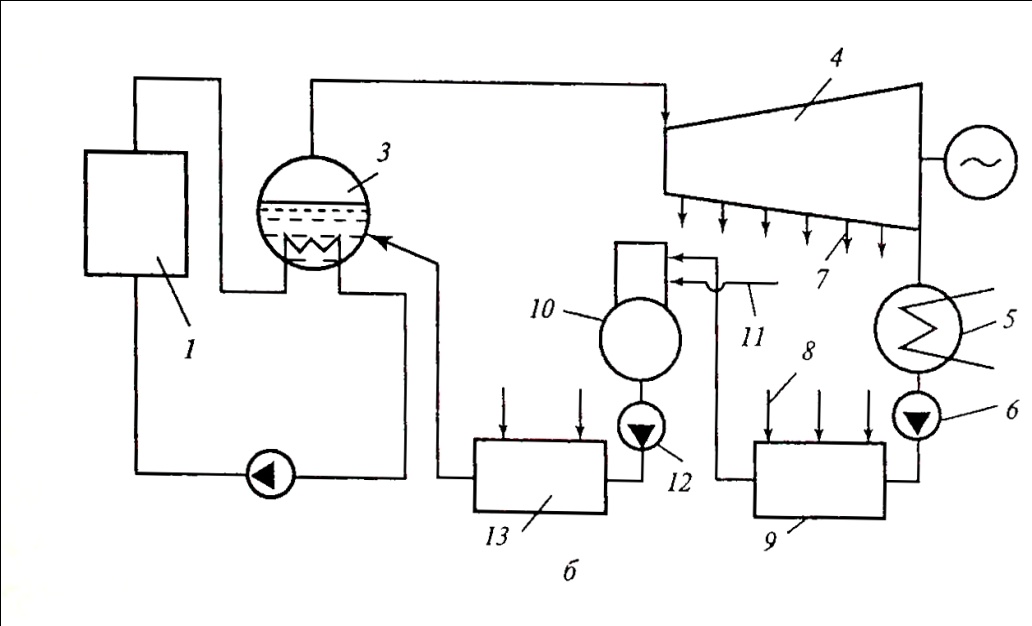

11.Принципиальная тепловая схема аэс с реактором ввэр: характеристика, назначение элементов.

Отвод теплоты из реактора осуществляется теплоносителем, который затем передает теплоту рабочей среде. Рабочая среда при данной схеме реактора в нормальных условиях не радиоактивны, поэтому эксплуатация значительно упрощается. Кроме того, продукты коррозии паропроводов, конденсаторов и турбинного трактов не попадают в реактор. Однако капитальные затраты в данном случае выше, чем при одноконтурной схеме.

При работе на насыщенном паре в проточной части турбины пар быстро увлажняется. Возрастание влажности приводит к увеличению интенсивности эрозийного износа элементов проточной части. Чтобы избежать этого, поток пара перед поступлением в ЦНД турбины пропускают через сепаратор, в котором его влажность понижается. На крупных современных блоках после сепаратора пар перегревается до температуры близкой к начальным параметрам.

1-реактор,3-парогенератор,4-турбогенератор,5- конденсатор,6- конденсатный насос,7-пар от отбора, 8-пар на регенеративный подогреватель,9,13-регенеративные ПНД и ПВД,10-деаэратор,11- пар на деаэратор,12- ПН
