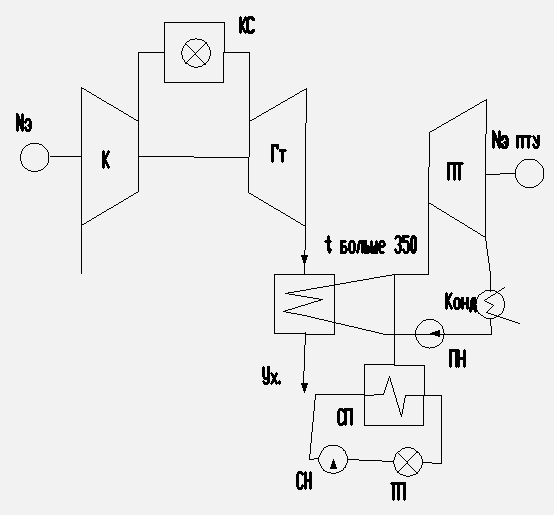

43.Тепловая схема гту тэц.

Если охладить ух газы до 100 С

Qкт=(1,5÷2,1)Nэ гту МВт

Если будет промышленный потребитель, то это самая экономичная схема.

При разработки схемы нужно учитывать возможности ГТУ. Характеристика Qкт у каждой турбины свои. (чем ниже температура нар воздуха, тем выше Qт турбины)

tнв↓ → tкт↓

ТРЕБОВАНИЯ ПОТРЕБИТЕЛЯ:

- tнв↓ → tпс ↑ противоречит тому что написано сверху

- tнв↓ → Qт ↑

Нужно обдумывать реализацию (как вариант – использование ПВК)

44. Отпуск теплоты на пгу-тэц.

С пособ 1.

Если в ПГУ-ТЭС в качестве К-турбины использовать П-турбины, то получиться ГТУ-ТЭЦ.

ПГУ-450Т введена в 2000 (Сев-западТЭЦ)

2ГТУ+2КУ+2ПТУ+3ЭГ

Способ 2.

И спользовать для теплофикации пар непосредственно из КУ.

ПГУ 450 – пар 2х давлений.

2 способа покрытия пиков:

- ПВК

- пар промышленных отборов

Параметры пара на ГТУ-ТЭЦ намного ниже чем на ПТУ

Способ 3

Получение теплоты за счет дожигания газов за ГТ

(дожигание перед КУ и прямо в камере котла)

Поставив камеру перед КУ → Nэ ПТУ ↑

4÷5% пара от теплофикации идет на вентиляцию (охлаждение)

Спобоб 4

Возможность выработки теплоты в самом КУ (ввод сетевой воды через байпас)

На самомо деле способов еще много.

Недостатки ПГУ-ТЭЦ с КУ:

Выработка тепловой энергии на единицу эл. Энергии меньше, чем на ПТУ

ПГУ-450 в сравнении с Т-250 в полтора раза меньше, → выбор решения с учетом режима.

Чем экономичнее ПГУ-ТЭС с КУ, тем меньше возможности отпуска теплоты.

Применение ПГУ на ТЭЦ всегда выгодно!

Пути совершенствования ПГУ-ТЭЦ:

- впрыск воды в различн части ГТУ

- впрыск воды в компрессор (охлаждение воздуха → вода превращ в пар → теплоемкость пара → теплоемкость газа → бальшая мощность!

- впрыск пара в КС

- сочетание с паровым охлаждением элементов газовой турбины

45.Балансы пара и воды на тэс. Методы подготовки добавочной воды. Схемы включения испарителей, методы снижения потерь пара и воды на тэс.

Утечки: делят на типа возвратные и безвозвратные. Происходят по всей цепочке тепловой схемы.

Возвратные утечки:1.внутренние(не плотности, через уплотнения, продувка)

2.внешние(на ТЭЦ)пар на производство, теплотрассы и т.д

Стоит отметить:

-утечки возрастают в момент пуско-остановочного режима.

-безвозвратные утечки должны быть восполнены.

-все безвозвратные утечки нормируются.

-любые утечки снижают тепловую экономичность.

На КЭС <1%,на ТЭЦ в зависимости от оборудования 1.2-1,6%,ВВЭР <1%,РБМК<0.5%

Уравнение баланса для ТЭС с Барабаном:

Dпв=Dпе+Dпрод=D+Dутеч+Dуплот+Dпрод

Уравнение баланса для ТЭЦ:

Dпв=Dпе= D+Dутеч+Dуплот

Методы снижения потерь:

1.Различные уплотнения- повышение плотности арматуры и фланцевых соединений.

2.Совершенствование уплотнений.(сокращение зазоров, новые типы уплотнений(графит))

3.сбор и возврат дренажей.

4.сокращание внешних потерь.

5.Сокращение продувки. Её цель-поддержание качества рабочего тела.

Организация продувки:

Продувка на барабанных котлах:

непрерывная или периодическая.

Все утечки и продувка восполняются добавочной водой.

Основные способы водоподготовки :

1.Хим.обессоливание ионообменные фильтры.

2.Термический способ: испарители, паропреобразователи, теплообменники.

3.Комбинированный способ + новые способы(мембранные технологии, обратный осмос, электролиз)

Выбор того или иного способа - задача технико-экономическая.

Выбор способа:

-требования к воде.

-качество исходной воды

-Объем производства доб воды

-экологические требования.

Испаритель:

Реализуется метод термического обессоливания. При работе испарителя к нему непрерывно подводится вода и затравка, которая предназначена для того, чтобы осаждение солей жесткости происходило на частицах взвеси, а не на поверхности теплообменника.

Часть воды испаряет получаем вторичный пар, другая часть удаляется с солями(продувка)

Установка испарителя происходит в регенеративную систему низкого давления

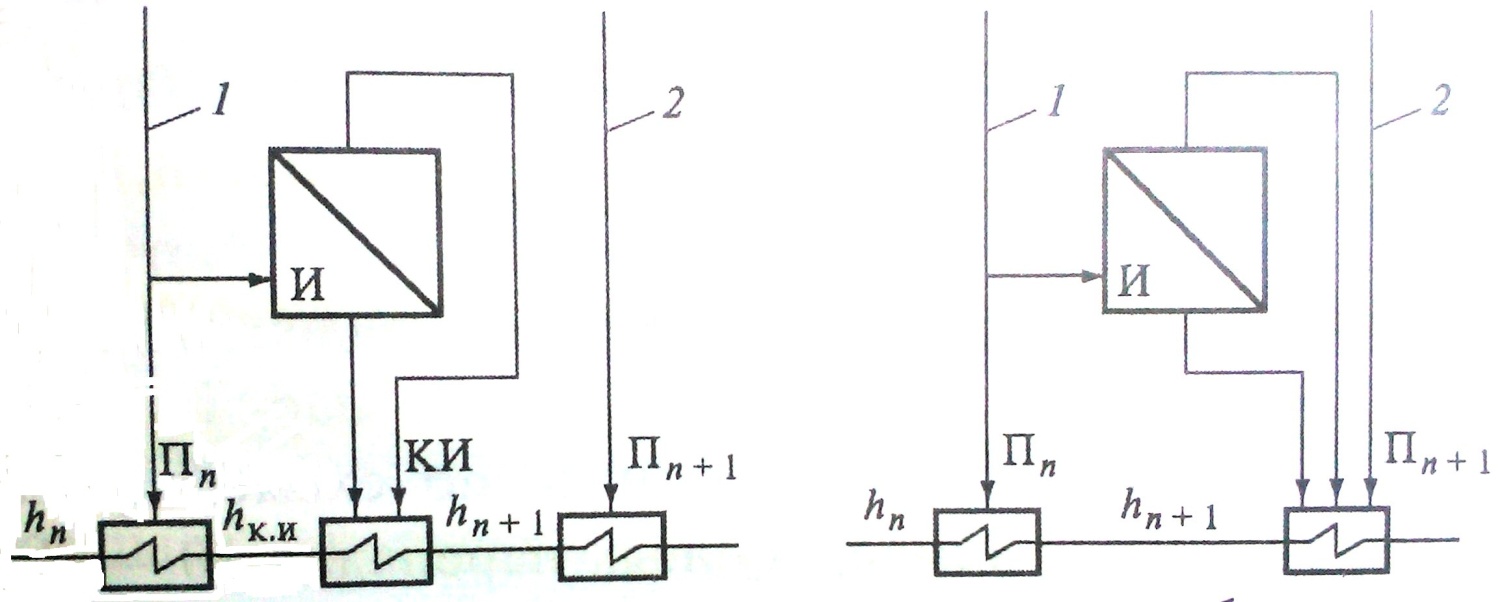

Схемы включения испарителей:

Первая схема: со своим Кондесатором Испарителем.

Преимуществом данной схемы является ,то что тепловая экономичность электростанции при работающих и выключенных испарителях практически остается одной и той же.

Пусть Испаритель выключен, тогда подогрев ПВ от hn+1,до hn происходит в подогревателе Пn паром отбора 1.

Когда испаритель включен, то питательная вода нагревается в КИ до какого-то промежуточного значения(вторичным паром испарителя), а затем подогревается в Пn и расход пара в отборе 1 не изменяется.

Схема 2 проще, но тепловая экономичность электростанции с испарителями такой схемы ниже.
