38.Тепловая схема пгу кэс с параллельной схемой .
Данная схема применяется для реконструкции и модернизации КЭС
- повышается тепловая эффективность т.к. использ тепло после ГТУ
- согласование срока службы старой и новой частей
- Нужно место для размещения ГТУ
- в энергокотлах можно использовать любое топливо.

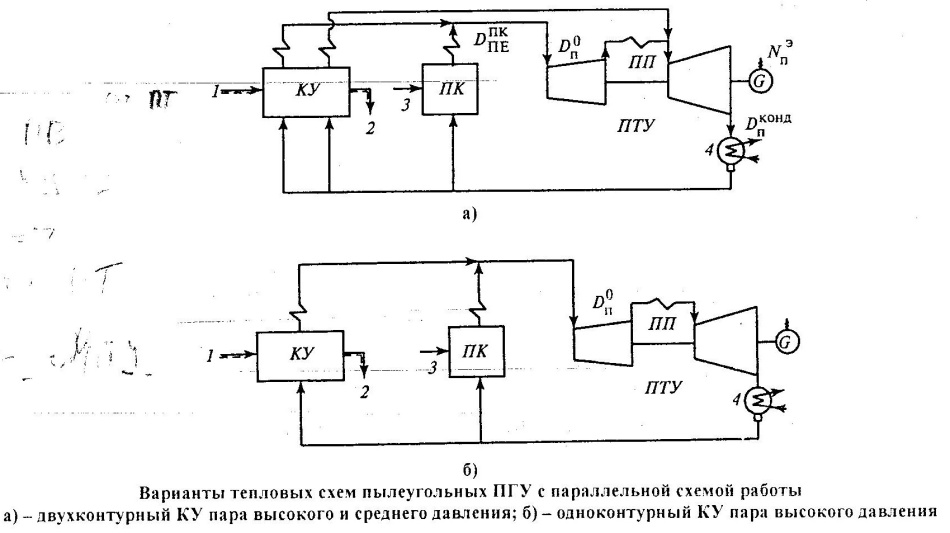

Первый рис – двухконтурный КУ пара высокого и среднего давления.
Второй рис – одноконтурный КУ пара высокого давления.
Мы имеем 2 котла – КУ и Паровой котел. Мы не вмешиваемся в режим парового котла!
Повышения КПД на 3-4%
Конденсат и пит вода берется из системы регенерации
Nэ гту = 25÷30 % Nэ ПТУ
Мощность ГТУ выбирают
- возможность разгрузки ПК
- пропуск пара в конд
Проблема с эксплуатацией (поддержка нужных параметров и сложная схема)

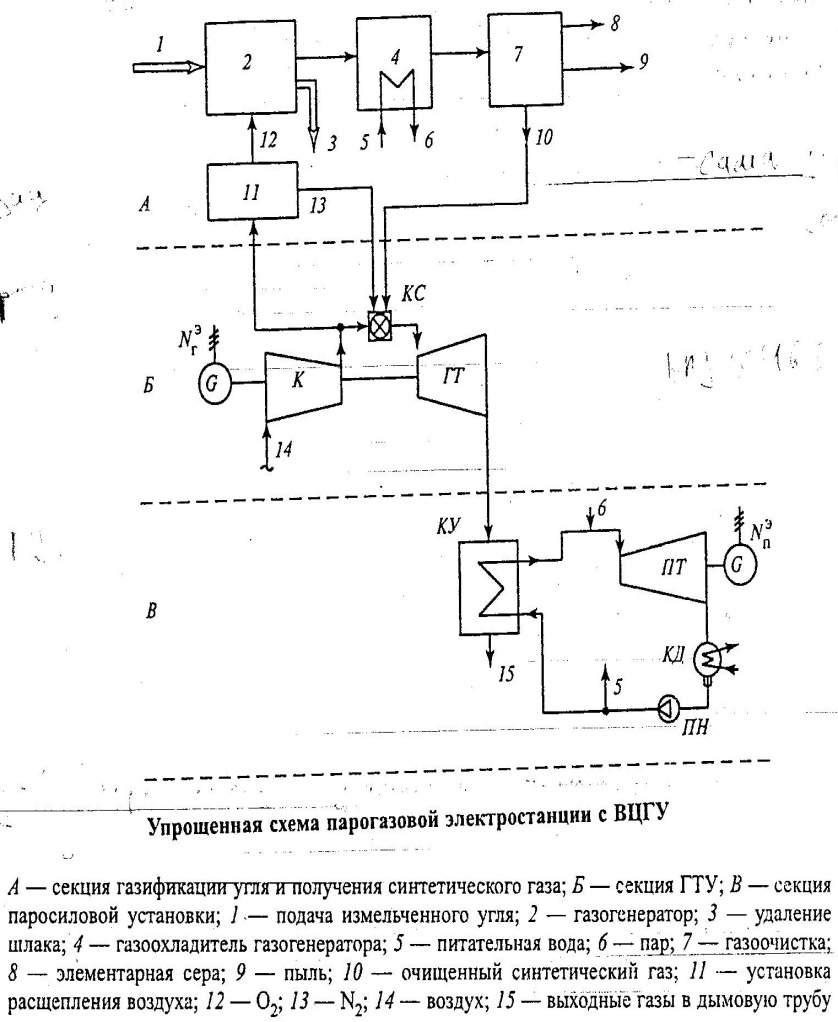

39.Тепловая схема ПГУ с газификацией угля .
Любое топливо можно превратить в газ – в этом и есть суть данной схемы..
Уголь – газ (угольный газ)
Угольный газ получается грязным – необходима отчистка (перед очисткой необходимо охладить)
Кпд на уровне 46-48%
Самая дорогая схема – 3000$ за 1кВт
40.Тепловая схема пгу кэс с полузавис схемой.
Данная схема применяется для реконструкции и модернизации КЭС
- повышается тепловая эффективность т.к. использ тепло после ГТУ
- согласование срока службы старой и новой частей
- Нужно место для размещения ГТУ
- в энергокотлах можно использовать любое топливо
За ГТ ставиться газоводяной теплообменник, где горячие газы охлаждаются питательной водой и конденсатом.
- мы не вмешиваемся в работу котла
- вода легко транспортируется – можно ставить гту в отдалении.
- вытеснение регенерации – вмешательство в работу турбины.
Повыш КПД на 2%
Nэ гту = 20÷30 % Nэ ПТУ
41.Комбинированая выработка электро и теплоэнергии на тэц.
- Промышленные нагрузки
Рп = 0,15-0,16 МПа
Tп = 230-250 С
В нефтехимии, строительные, цементные, парфюмерные, пищевые и др предприятия а так ж подогрев мазута на ТЭЦ.
Параметры пара определяются потребителем, нагрузки стабильны.
- Нагрузки на отопление
Имеют сезонный характер
- Для вентиляции
Сезонный характер (тепловые завесы на входе в здание)
- На бытовые нужды
Горячая вода
Последние 3 нагрузки отпускаются в виде гор воды с регулируемой t (до 150 с)
Отопление включается при среднесут t = 8 С.

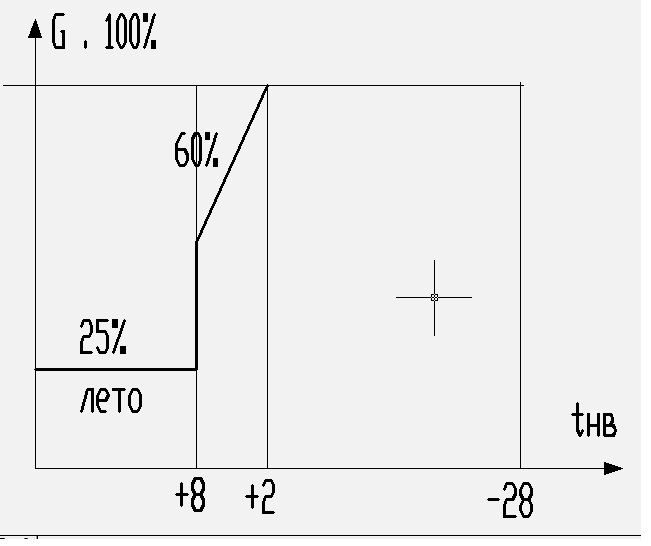

Скачок G на гр2 при tпс=сonst.
≥+2 С – повыш G и повыш tпс.
Отопительный сезон зависит от климата.

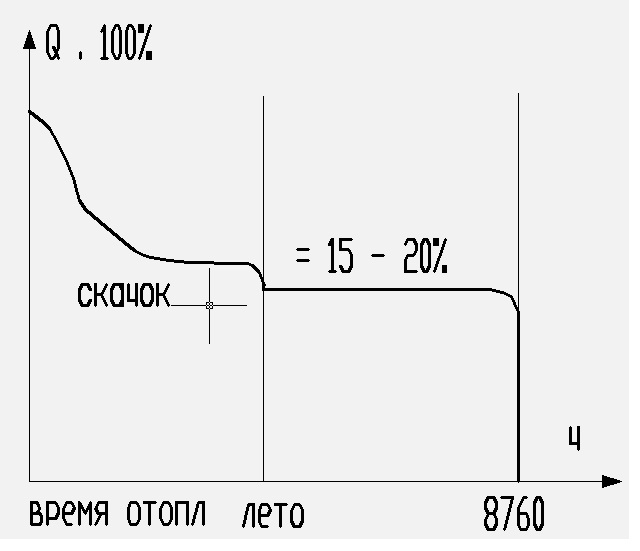

Тепл нагрузки имеют суточное изменен.
В
Мск теплотрассы около 20км (инерционность)

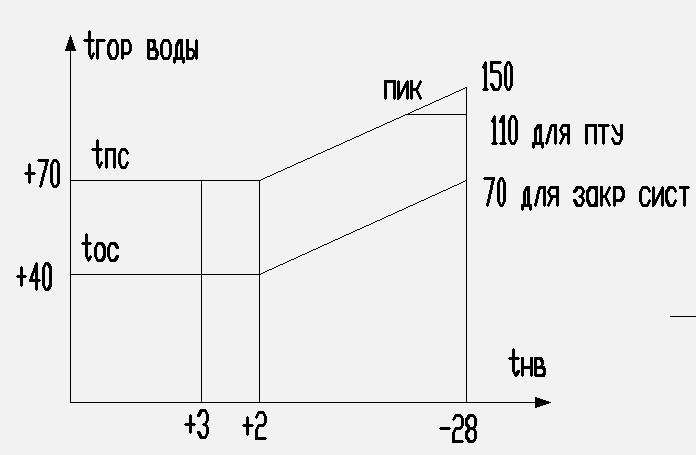

Рассчет температура теплоснабжения для МСК равна -28С (ср t в самый холодн период)
В ПТУ 150 С от отбора невозможно! (макс 110)
Исходя из состава теплосетей используется 135 С.
42.Отпус теплоты промышленным предприятиям.
1. Использ турбины типа ПТ и Р
Недостаток Р – сильная зависимость от потребителя
Пар теряется на производстве (до 60%)

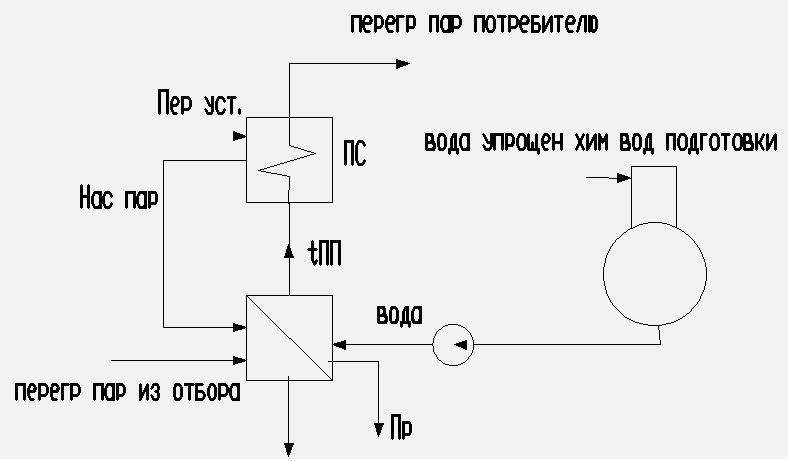

2. Через пароперегреватель.

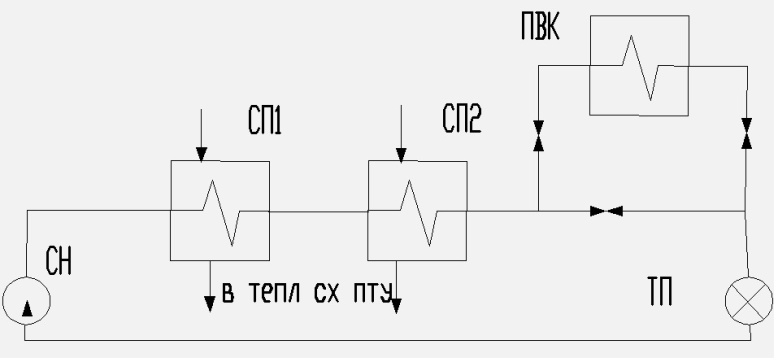

Схема отпуска теплоты на отопление, вентиляцию и быт нужды:
- подогрев из рег отбора турбины
- 2 рег отбора макс.
Пиковый водогрейный котел:
Летом работает только СП1, зимой +СП2
ПВК включ когда необх tпк=150 С
ПВК находятся рядом с гл здание в отдельн помещ.
Мин. Температура – самая холодная температура за 8 лет в течении и 50 лет.
В отопит приборах t=95С
Коэф. Теплофикации:
Это технико-экономическая величина.
Т-100 α=0.55
Т-250 α=0.65
Потери теплоносителя по давлению принимаются:
- в жилых дома 3÷4%
- в промзонах 20÷25%
Схемы теплоснабжения:
-закрытые
Воды к ТП через пром. Котел
- открытое
Вода отдается потребителю непосредственно
Это ведет к потере воды и большой водоподготовке
Отпуск тепла на ПТУ ТЭС производится и от ГРЭс (КЭС)
На одном из блоков ставят нерегулир СП для отопления ближ поселков.
