9.Преобразователи цап и ацп
В
большинстве случаев получаемый
непосредственно от источника информации
сигнал представлен в форме непрерывно
меняющегося по значению напряжения
либо тока. Таков, в частности, характер
электрического сигнала, соответствующего
телефонным, телевизионным и другим
видам сообщений. Для передачи таких
сообщений по линии связи или для их
обработки могут быть использованы две
формы: аналоговая
или цифровая.
Аналоговая
форма предусматривает оперирование
всеми значениями сигнала, цифровая
форма — отдельными его значениями,
представленными в форме кодовых
комбинаций.
Преобразование сигналов из аналоговой формы в цифровую выполняется в устройстве, называемом аналого-цифровым преобразователем (АЦП). В преобразователе сигналов из аналоговой формы в цифровую можно выделить следующие процессы: дискретизацию, квантование, кодирование.

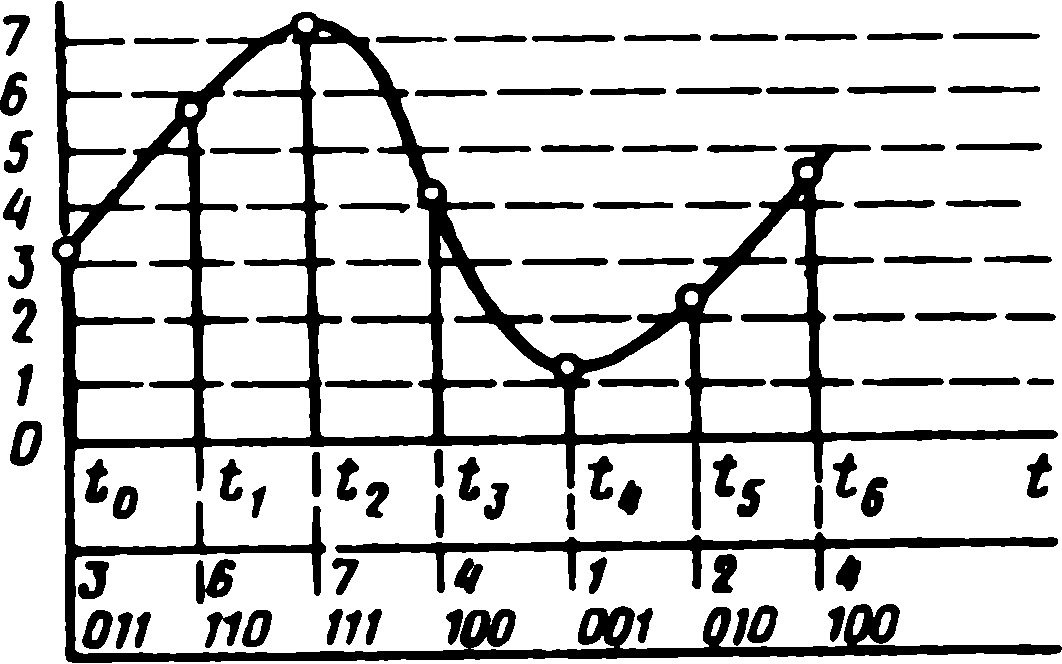

Преобразование в цифровую форму осуществляется над сигналом, представленным в форме меняющегося во времени напряжения. Процесс дискретизации заключается в том, что из непрерывного во времени сигнала выбираются отдельные его значения, соответствующие моментам времени, следующим через определенный временной интервал Т. Интервал Т называется тактовым интервалом времени, а моменты t0,t1,…, в которые берутся отсчеты, — тактовыми моментами времени.
Дискретные значения сигнала следует отсчитывать с таким малым тактовым интервалом T, чтобы по ним можно было бы восстановить сигнал в аналоговой форме с требуемой точностью.
Операция квантования- смысл состоит в округлении значений аналогового напряжения, выбранных в тактовые моменты времени. Как и всякое округление, процесс квантования приводит к погрешности (к ошибкам квантования) в представлении дискретных значений напряжения, создавая так называемый шум квантования. Кодирование- смысл состоит в следующем: округление значения напряжения, осуществляемое при операции квантования, позволяет эти значения представлять числами - номерами соответствующих уровней квантования.
По своей структуре схемы АЦП делятся на два типа: схемы, содержащие цифроаналоговый преобразователь (ЦАП), и схемы, не содержащие ЦАП.
АЦП с промежуточным преобразованием напряжения во временной интервал: Очередным тактовым импульсом счетчик сбрасывается в нулевое состояние и одновременно запускается генератор линейно изменяющегося напряжения (ГЛИН). Выходное напряжение ГЛИН поступает на входы компараторов К1 и К2, на другие входы которых подаются соответственно нулевое напряжение и подлежащее преобразованию в числовую форму напряжение Uвх на входе схемы (Вх). В момент времени, когда линейно изменяющееся напряжение, нарастая от небольших отрицательных значений, проходит нулевое значение, выдает импульс первый компаратор. Этим импульсом триггер устанавливается в состояние 1. В момент, когда линейно изменяющееся напряжение достигает значения Uвх, выдается импульс вторым компаратором. Этим импульсом триггер возвращается в состояние 0. В течение времени Т с выхода триггера подается высокое напряжение на вход элемента И, и импульсы генератора импульсной последовательности (ТИП) проходят через элемент на вход счетчика (Сч). Очевидно, устанавливающееся в счетчике число пропорционально Т, а следовательно, и Uвх.
Д
ля
получения нового отсчета напряжения
следует вновь подать импульс запуска.
Таким образом, импульсы запуска должны
следовать с частотой дискретизации
входного напряжения.
АЦП с двойным интегрированием: не используется ЦАП, который для своего построения требует применения резисторной матрицы с высокоточными значениями сопротивлений..
Рассмотрим работу преобразователя. В момент t0 подачей импульса Uп в цепь “Пуск” осуществляется запуск схемы: сбрасывается в 0 счетчик (Сч), первый ключ (Кл1) устанавливается в замкнутое состояние, второй ключ (Кл2) — в разомкнутое.
П
редварительно
разряженный конденсатор С начинает
заряжаться током от источника входного
напряжения Uвх.
Так как входное напряжение операционного
усилителя (ОУ) близко к нулю, практически
все напряжение Uвх
падает на резисторе R1
и ток в цепи резистора Iзар=Uвх/R1.
Этот ток замыкается через конденсатор
С. Если за время длительности импульса
Uп
значение напряжения Uвх
считать неизменным, конденсатор будет
заряжаться постоянным током и напряжение
на нем будет изменяться по линейному
закону, достигая к моменту t2 значения
В момент окончания импульса на входе “Пуск” (в момент t1) счетчик начинает счет импульсов, поступающих в него из генератора импульсной последовательности (ГИ) через элемент И. В этот же момент ключ Кл1 устанавливается в разомкнутое состояние, ключ Кл2 — в замкнутое. В цепи конденсатора возникает ток обратного направления Iзар=Uоп/R2. Конденсатор разряжается постоянным током Iраз, и напряжение на нем снижается по линейному закону. В момент t2 напряжение на конденсаторе Uс и напряжение на выходе операционного усилителя Uоу = -Uc проходят нулевое значение, на выходе компаратора (К) устанавливается уровень лог.0, прекращается прохождение импульсов ГИ через элемент И на вход счетчика (Сч). Образующееся к этому моменту в Сч число N есть значение Uвх, представленное в цифровой форме.
Аналого-цифровой преобразователь последовательного счета:
Т
актовым
импульсом (ТИ) счетчик (Сч) сбрасывается
в нулевое состояние. Нулевое напряжение
Uцап
= 0 возникает на выходе ЦАП, преобразующего
числа в счетчике в пропорциональное
напряжение. Устанавливается неравенство
Uвх>Uцап,
при котором компаратор (К) подает на
вход элемента И уровень лог.1. При этом
импульсы генератора импульсной
последовательности (ГИ) проходят через
элемент И на вход счетчика. Каждый
поступивший на вход счетчика импульс
вызывает увеличение на единицу
хранившегося в нем числа, на одну
элементарную ступеньку возрастает
напряжение на выходе ЦАП. Таким образом,
напряжение Uцап
растет по ступенчатому закону. В момент
времени, когда Uцап
достигает значения, превышающего
Uвх,
компаратор выдает уровень лог.0, и в
дальнейшем прекращается доступ
импульсов генератора в счетчик. Полученное
к этому моменту времени в счетчике число
пропорционально напряжению Uвх.
Из-за того, что в АЦП рассматриваемого типа не используется генератор линейно изменяющегося напряжения, его аппаратурные погрешности меньше, чем могут быть в АЦП с промежуточным преобразованием напряжения во временной интервал.
Цифроаналоговые преобразователи (ЦАП) построены по принципу суммирования напряжений или токов, пропорциональных весовым коэффициентам двоичного кода.
С
хема
ЦАП с суммированием напряжений:
триггеры 1 ... n
образуют регистр, в который помещаются
двоичные числа, предназначенные для
перевода в пропорциональные им значения
напряжения на выходе. Напряжения с
выходов триггеров передаются на
выход ЦАП через операционный усилитель
(ОУ), р
аботающий
в режиме взвешенного суммирования
напряжений (аналогового сумматора).
Для каждого триггера предусматривается
отдельный вход в сумматоре с
коэффициентом передачи
Напряжение
с выхода триггера n-го
разряда передается на выход усилителя
с коэффициентом передачи:
;
этот коэффициент для (n
- 1)-го разряда
.
Если в состоянии 1 находятся одновременно
триггеры нескольких разрядов, то
напряжение на выходе усилителя равно
сумме напряжений, передаваемых на
этот выход от отдельных разрядов
двоичного числа в регистре: an,
an-1
…, a1.
Тогда напряжение на выходе усилителя
Uвых=
Здесь N — десятичное значение двоичного
числа, введенного в регистр. Напряжение
на выходе ЦАП пропорционально числу в
регистре. Рассмотрим работу ЦАП в случае,
когда на триггерах 1... л построен двоичный
счетчик. Если подать на вход этого
счетчика последовательность импульсов,
то с приходом каждого очередного
импульса число в счетчике будет
увеличиваться на единицу и напряжение
на выходе ЦАП будет возрастать на
ступеньку, соответствующую единице
младшего разряда счетчика. Таким
образом, напряжение на выходе ЦАП будет
иметь ступенчатую форму.
Схема ЦАП с суммированием токов: вместо источника стабильного напряжения Е в данной схеме используются источники стабильного тока I. Если триггер находится в состоянии 1, ток I источника через открытый ключ втекает в резисторную матрицу, если триггер в состоянии 0, то открывается другой ключ, который замыкает источник.
