6. Триггеры. Схемотехника асинхронного и синхронного rs-триггеров, счетного t-триггеров, d-триггеров, jk-триггеров.

Триггер- основной элемент памяти, используемый для хранения единицы информации. Как правило, схема триггера помимо элемента памяти, хранящего бит информации, имеет дополнительные схемы управления- ключи, с помощью которых создаются определенные условия для записи и хранения информации в ЭП.

Тип триггера	УГО	Обозначение входов	Функциональное назначение входов
Асинхронный RS-триггер с прямыми входами (активный сигнал лог.1)		R (reset) – сброс S (set) - установка	Наличие активного сигнала на входе R (при наличии инверсного сигнала на входе S) приводит к установке триггера в 0 (Q=0). Наличие активного сигнала на входе S (при наличии инверсного сигнала на входе R) приводит к установке триггера в 1 (Q=1).
Синхронный RS-триггер с инверсными входами (активный сигнал лог.0)
Синхронный RS-триггер		C (clock) – часы, синхронизация	Триггер доступен для записи информации только в момент действия синхроимпульса.
D-триггер		D (delay) - задержка	Информация, данная на вход D, пройдет в ЭП через входной ключ с задержкой, определяемой временем прихода управляющего сигнала на вход C. S, R – асинхронные входы предварительной установки.
JK-триггер		J (jerk) – внезапное включение; K (kill) – внезапное отключение	Информация, поданная на вход J (при наличии инверсного сигнала на входе K), будет записана в ЭП с приходом управляющего сигнала на вход C.

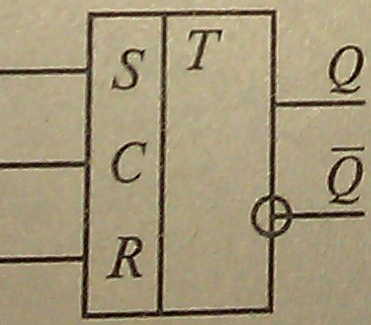

T-триггер		T (toggle) - переключатель	Управляющий вход T используется для организации счетного режима, когда с приходом синхроимпульса на вход C триггер меняет свое состояние на противоположное, реализуя функцию «сложение по модулю 2».

7. Принцип построения и работы регистров параллельного действия и регистров последовательного действия.

Регистр- узел ЭВМ, предназначенный для приема, хранения и передачи информации в другие узла в процессе выполнения операций в вычислительных устройствах. Регистр представляет собой совокупность триггеров, число которых соответствует количеству разрядов размещаемой в нем информации. Наличие прямых и инверсных выходов позволяет использовать такое устройство для получения кодов чисел хранимой информации. По способу приема и передачи информации регистры подразделяются на параллельные (прием и передача n-разрядного кода производятся параллельно под воздействием управляющего сигнала), последовательные (прием и передача n-разрядной информации производится последовательно разряд за разрядом, при этом внутри регистра возможны однонаправленный сдвиг информации из разряда в разряд влево или вправо и двунаправленный (реверсивный) сдвиг в зависимости от условий как вправо, так и влево) и последовательно-параллельные (прием и передача n-разрядной информации могут производиться в последовательном, параллельном и смешанном режимах).

Регистр параллельного действия может работать в следующих режимах:

- предварительная установка;

- запись информации в триггеры регистра;

- хранение ранее записанной информации;

- чтение информации из регистра.

Регистр последовательного действия: имеет один вход для последовательного ввода информации. Межразрядные связи соединяют входы триггеров младших разрядов с входами триггеров старших разрядов, что позволяет осуществлять последовательное продвижение информации из разряда в разряд под воздействием управляющих синхроимпульсов (C).

8. Назначение, классификация и характеристика счётчика; принцип построения счетчика с К_с = 2, работа счётчика с последовательным переносом; принцип построения счётчика со сквозным переносом с К_с = 2, его работа, принцип построения кольцевого счётчика.
