Вопрос 6….Лекции

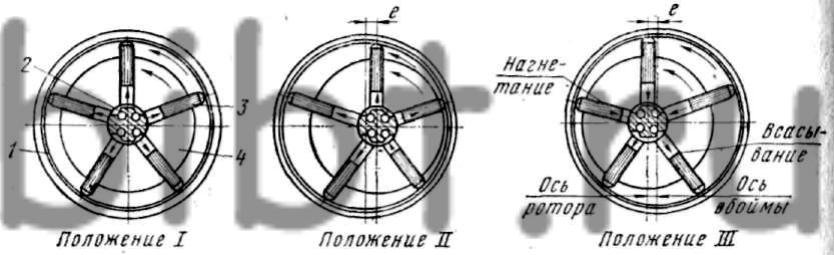

Радиально-плунжерный насос

Положение I. Оси вращения совпадают, т. е. эксцентриситет е = 0. Плунжеры 3, вращаясь с ротором, не имеют возвратно-поступательного движения в цилиндрах. Следовательно, всасывания и нагнетания масла не происходит (всасывающий и нагнетательный каналы имеются в распределительной оси 2). Это соответствует остановке рабочего плунжера пресса.

Положение II. Ось вращения обоймы сдвинута вправо, т. е. эксцентриситет равен +е. При этом плунжеры совершают возвратно-поступательное движение на расстояние 2е. Следовательно, происходит всасывание и нагнетание масла, а значит рабочий или обратный ход пресса.

Положение III. Ось вращения обоймы смещена влево, т. е. эксцентриситет равен - е. Плунжеры также совершают возвратно-поступательное движение на расстояние 2е, но масло циркулирует в направлении, обратном тому, что было при положении II. Следовательно, движение рабочего плунжера пресса также будет происходить в противоположном направлении.

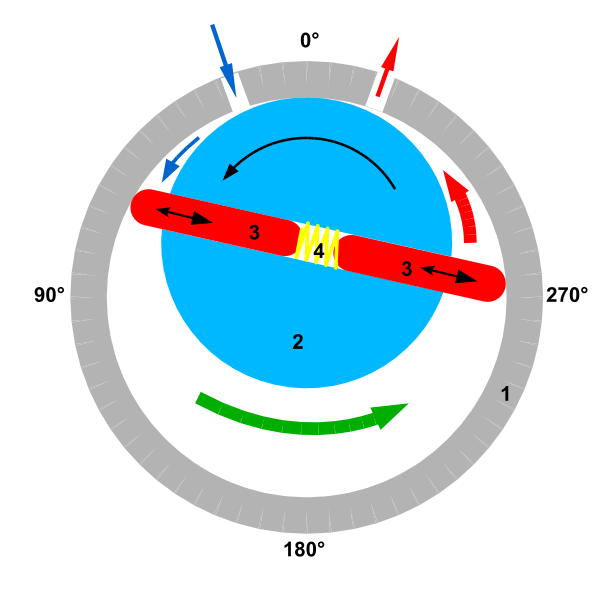

Пластинчатый (шиберный) самовсасывающий насос — насос предназначенный для перекачки любых в т. ч. абразивных жидких, кремо- и пастообразных труднотекучих продуктов, с кусочками и различными включениями и в т. ч. для выкачивания продуктов методом погружения всасывающего патрубка с шлангом, т. е. в отличие от некоторых так называемых самовсасывающих насосов действительно обладает способностью самовсасывания. Способен работать в обе стороны одинаково.

Вопрос 7 Гидроцилиндры одностороннего действия

Гидроцилиндр одностороннего действия

Выдвижение штока осуществляется за счёт создания давления рабочей жидкости в поршневой полости , а возврат в исходное положение от усилия пружины.

Усилие, создаваемое гидроцилиндрами данного типа, при прочих равных условиях меньше усилия, создаваемого гидроцилиндрами двустороннего действия, за счёт того, что при прямом ходе штока необходимо преодолевать силу упругости пружины.

Гидроцилиндры двустороннего действия

Гидроцилиндр двустороннего действия

Как при прямом, так и при обратном ходе поршня, усилие на штоке гидроцилиндра создаётся за счёт создания давления рабочей жидкости, соответственно, в поршневой и штоковой полости.

Следует иметь в виду, что при прямом ходе поршня усилие на штоке несколько больше, а скорость движения штока меньше, чем при обратном ходе — за счёт разницы в площадях, к которой приложена сила давления рабочей жидкости (эффективной площади поперечного сечения). Такие гидроцилиндры осуществляют, например, подъём-опускание отвала многих бульдозеров.

Телескопические гидроцилиндры

Телескопический гидроцилиндр

Такие гидроцилиндры применяются в том случае, если при небольших размерах самого гидроцилиндра необходимо обеспечить большой ход штока.

Они осуществляют, например, подъём-опускание кузовов во многих самосвалах.

Дифференциальные гидроцилиндры

Условное графическое обозначение дифференциального гидроцилиндра по ISO 1219

При рабочем ходе штока дифференциальный гидроцилиндр работает так же, как и обычный гидроцилиндр. Однако при обратном ходе жидкость из поршневой полости направляется не в гидробак, а в штоковую полость. За счёт этого движение штока происходит намного быстрее. Дифференциальные гидроцилиндры могут быть изготовлены как и обычные гидроцилиндры с добавлением специальных управленческих функций.
