Вопрос 37

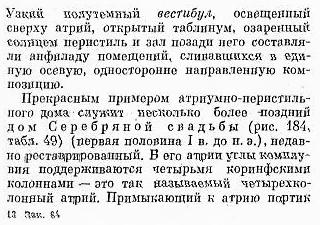

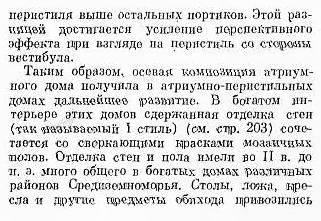

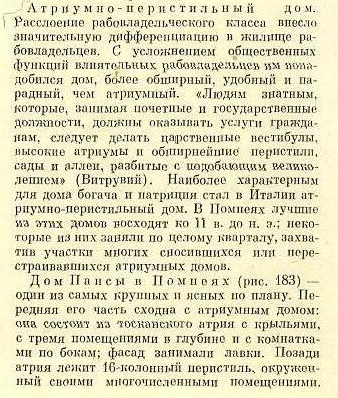

Ж илые дома атриумно-перистильного типа.

Вопрос 41

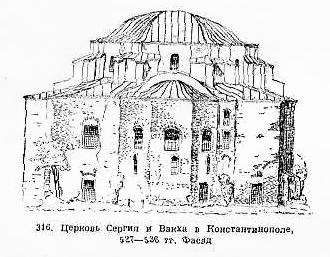

Церковь Сергия и Вакха в Константинополе.

При Юстиниане 1 был выстроен центрический храм Сергия и Вакха (6 в.), это 1 из этапов к созданию купольной базилики. Снаружи план неправильного квадрата. С запада пристроен атриум, с востока выступает 1 апсида.

Внутрь квадрата вписан смещенный от его сторон 8миугольник, отмеченный пилонами и расположенными между ними колоннами, поддерживающими галереи. В частях, расположенных против основного объема, пилоны перекрываются апсидами. Средние стороны восьмиугольника прямые. Форма интерьера сходна с базиликой. Распор купола воспринимается пилонами, связанными по верху арками как между собой, так и с наружными стенами. Полукруглые угловые апсиды увеличивают жесткость и устойчивость этой системы.

К упол состоит из 16 секторов, 8 из которых расположены над пилонами и имеют вогнутую поверхность двойной кривизны. В остальных окна, освещающие центральную часть здания.

Контраст между свободным высоким подкупольным пространством, которое освещается верхним светом, и тесным 2хъярусным обходом весьма и весьма значителен. Но расстановкой мелких колонн между массивными пилонами, введением в архитектуру интерьера, мелких членений в декоративных деталях, архитравах, лежащих на кубовидных капителях внутренних колонн, зодчий добился соразмерности масштаба величественного подкуполього пространства с остальными частями здания.

Вопрос 43

Конструкции и тектоника св. Софии (приемы дематериализации архитектурных форм)

По замыслу Юстиниана 1 в 6 в. архитекторами Анфимием и Исидором был построен этот самый храм – 1 из выдающихся памятников мирового зодчества. Художественный образ воплотил в себе величие Византийской державы.

Главный храм империи, придворная церковь. Символ центра империи. Монументально смотрелся среди пузатой мелочи. Представляет собой в плане прямоугольник с ядром – подкупольным квадратом – в центре, образуемый 4 мощными пилонами, связанными сверху подпружными арками. Грандиозный купол (d=33м). Он опирается на сферические паруса, которые в свою очередь опираются на 4 подпружные арки, поддерживаемые пилонами. К центральному куполу с востока и запада примыкают 2 полукупола. Все это единая пространственная группа, которую дополняют 4 угловые апсиды и апсида алтаря с восточной стороны. Наличие этих апсид, так же, как в церкви Сергия и Вакха, увеличивает жесткость конструкции.

Взаимное уравновешивание усилий в сводах – нигде в таком масштабе этого больше не добились.

Несущая конструкция купола состоит в том, что радиальные арки-ребра, пересекаясь в центре, опираются на кольцо. Тонкую оболочку купола внизу между ребрами прорезают 40 световых проемов. Основания арок-ребер между окнами укреплены небольшими контрфорсами, которые создают впечатление низкого барабана. Все бы хорошо, да только высота стрелы купола оказалась недостаточной, поэтому купол частенько рушился от землетрясений. Пришлось увеличивать эту самую высоту стрелы.

Кладка из крупного кирпича с широкими слоями раствора. Основные пилоны сложены из камня. В купол запихали пемзу.

Чисто внешне – лаконичная простота и спокойное величие.

Отделение боковых галерей от центра помогало отделить среднестатистических граждан от знати. Верхняя галерея отделяла женщин от мужиков.

Приемы дематериализации:

• парящий купол

• декоративная красочность убранства

• скрывали опорные пилоны в зале колоннам не по 1 оси на 2 этажах, которые сливались в ажурную плоскость, А со сторон галерей делали небольшие выступы, казалось, что между ними пустое пространство, вместо мощной стены пилона.
