Расчет требуемых расходов воды для поселения и предприятия
Определение водопотребление начинаем с поселения, поскольку оно является основным потребителем.
Поселение. В соответствии с п.2.1, табл.1 [4] норму водопотребления на одного человека принимаем 300 л /сут.
Суточный расход:
Суточный расход с учетом примечания 4 , п.2.1 [4]
Расчетный расход воды в сутки наибольшего водопотребления
Согласно п.2.2 [4], принимаем Ксут.мах=1,1
Расчетный часовой максимальный расход воды:
Максимальный коэффициент часовой неравномерности водопотребления
Принимаем по п.2.2. и табл.2[4] мах = 1,2, мах = 1,18,
Тогда
Кч.мах = 1,2 ·1,18 = 1,42

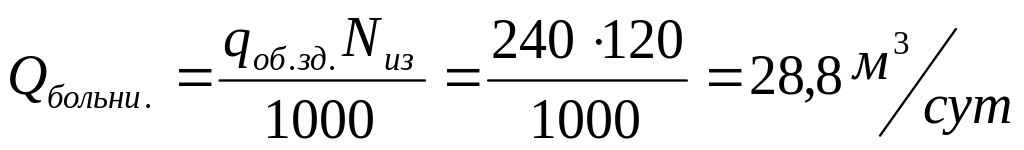

Расход воды на хозяйственно-питьевые нужды больницы
,
Коэффициент часовой неравномерности водопотребления для больницы принимаем по приложению 3.
Суммарный расход воды по поселку:
Предприятие. В соответствии с п.2.4 [4], приложения 3 [5] и согласно заданию, норму водопотребления на хозяйственно-питьевые нужды на одного человека в смену принимаем
Водопотребление в смену:

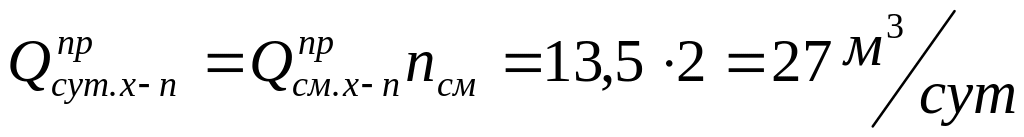

Суточное водопотребление:

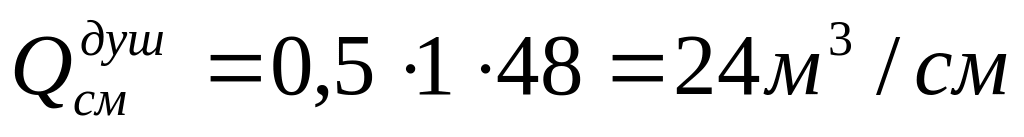

Расход воды на душевые в смену

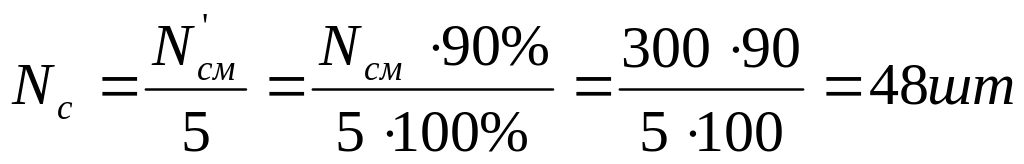

Кол-во душевых сеток:
,
,

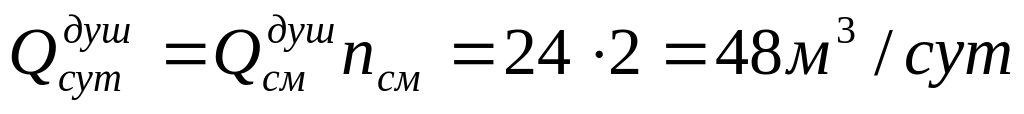

В сутки:
Расход воды на производственные нужды в смену:
(по заданию),
в час .

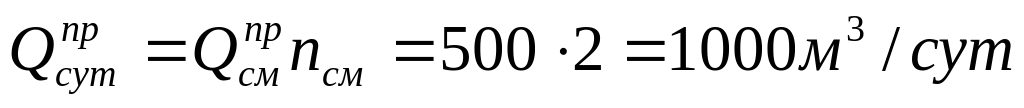

Суточное водопотребление на производственные нужды:
Таким образом, расчетный суточный расход воды по предприятию составит:
Суммарный расход воды за сутки по поселку и предприятию равен:
Составляем таблицу суммарного водопотребления по часам суток (табл. 9.1).
Пояснение к табл. 9.1:
В графе 1 приведены часовые промежутки от 0 до 24 ч.;
В графе 2 – расход воды поселком по часам суток в % от суточного водопотребления согласно приложению 3 при Кч = 1,4;
В графе 3 - расход воды поселком на хозяйственно-питьевые нужды за каждый час суток в м3 (например, с 10 до 11 ч. расходуется 5,35 % от );
В графе 4 – расход воды на хозяйственно-питьевые нужды общественного здания (в нашем примере – больница) по часам суток в % от суточного расхода. Распределение расходов по часам суток принято по приложению 3 при Кч=2,5;
В графе 5 – количество воды в м3, расходуемое больницей на хозяйственно-питьевые нужды за каждый час суток (например, с 10 до 11 ч. расходуется 6 % суточного расхода больницы)
Qч =
Таблица 9.1. Водопотребление по часам суток в поселении и на промышленном предприятии |
||||||||||
Часы суток |
Поселение |
Предприятие |
Всего за сутки |
|||||||
На хозяйственно - питьевые нужды |
Общественное здание (больница) |
На хозяйственно – питьевое водопотребление |
Q душ ч, м3/ч |
Qп ч, м3/ч |
Qобщ ч, м3/ч |
% от суточного водопотреб- ления |
||||
% от Qсут. max при Кч=1,4 |
Qпосч, М3/Ч |
% от Qоб. зд при Кч=2,5 |
Qч, М3/Ч |
% от Qпрсм. с-хп при Кч=3 |
Qч, М3/Ч |
|||||
0-1 |
2,5 |
379 |
0,2 |
0,057 |
12,05 |
1,6 |
24 |
37,5 |
442 |
2,64 |
1-2 |
2,65 |
402 |
0,2 |
0,057 |
12,05 |
1,6 |
|
37,5 |
465 |
2,78 |
2-3 |
2,2 |
333 |
0,5 |
0,144 |
12,05 |
1,6 |
|
37,5 |
396 |
2,37 |
3-4 |
2,25 |
341 |
0,2 |
0,05 |
12,05 |
1,6 |
|
37,5 |
404 |
2,41 |
4-5 |
3,2 |
485 |
0,5 |
0,14 |
12,05 |
1,6 |
|
37,5 |
548 |
3,28 |
5-6 |
3,9 |
592 |
0,5 |
0,14 |
12,05 |
1,6 |
|
37,5 |
655 |
3,92 |
6-7 |
4,5 |
683 |
3,0 |
0,86 |
12,05 |
1,6 |
|
37,5 |
746 |
4,46 |
7-8 |
5,1 |
774 |
5,0 |
1,44 |
15,65 |
2,1 |
|
37,5 |
839 |
5,02 |
8-9 |
5,35 |
812 |
8,0 |
2,3 |
12,05 |
1,6 |
24 |
37,5 |
877 |
5,25 |
9-10 |
5,85 |
888 |
10,0 |
2,88 |
12,05 |
1,6 |
|
37,5 |
953 |
5,70 |
10-11 |
5,35 |
812 |
6,0 |
1,72 |
12,05 |
1,6 |
|
37,5 |
876 |
5,24 |
11-12 |
5,25 |
796 |
10,0 |
2,88 |
12,05 |
1,6 |
|
37,5 |
861 |
5,15 |
12-13 |
4,6 |
698 |
10,0 |
2,88 |
12,05 |
1,6 |
|
37,5 |
763 |
4,56 |
13-14 |
4,4 |
667 |
6,0 |
1,72 |
12,05 |
1,6 |
|
37,5 |
731 |
4,37 |
14-15 |
4,6 |
698 |
5,0 |
1,44 |
12,05 |
1,6 |
|
37,5 |
762 |
4,56 |
15-16 |
4,6 |
698 |
8,5 |
2,44 |
15,65 |
2,1 |
|
37,5 |
764 |
4,56 |
16-17 |
4,9 |
743 |
5,5 |
1,58 |
12,05 |
1,6 |
24 |
37,5 |
807 |
4,83 |
17-18 |
4,6 |
698 |
5,0 |
1,44 |
12,05 |
1,6 |
|
37,5 |
762 |
4,56 |
18-19 |
4,7 |
713 |
5,0 |
1,44 |
12,05 |
1,6 |
|
37,5 |
777 |
4,65 |
19-20 |
4,5 |
683 |
5,0 |
1,44 |
12,05 |
1,6 |
|
37,5 |
747 |
4,47 |
20-21 |
4,4 |
667 |
2,0 |
0,57 |
12,05 |
1,6 |
|
37,5 |
730 |
4,37 |
21-22 |
4,2 |
637 |
0,7 |
0,20 |
12,05 |
1,6 |
|
37,5 |
700 |
4,19 |
22-23 |
3,7 |
561 |
3,0 |
0,08 |
12,05 |
1,6 |
|
37,5 |
624 |
3,73 |
23-24 |
2,7 |
409 |
0,5 |
0,14 |
15,65 |
2,1 |
|
37,5 |
472 |
2,82 |
Всего |
100 |
11565 |
100 |
|
300 |
22,5 |
72 |
|
16701 |
100 |
В табл. 9.1 дано распределение расходов на хозяйственно-питьевые нужды предприятия для трехсменной работы.
Для двухсменной работы в графе 6 с 0 до 1 ч. записывается 12,5 % от Qсм, с 1 до 9 ч. – прочерки и с 9 ч. записываются % как в табл. 9.1.

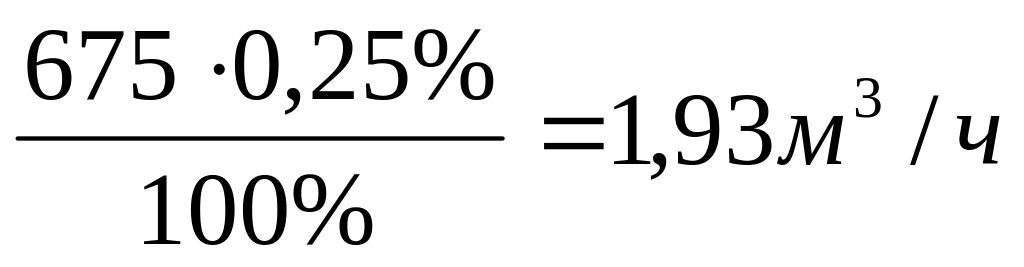

В графе 7 – количество воды в м3, расходуемое предприятием на хозяйственно-питьевые нужды за каждый час смены (например, с 10 до 11 ч. расходуется 6,25 % сменного расхода предприятия):
Qч =
В графе 8 – расход воды на работу душа, который учитывается в течение часа после работы каждой смены (например, 1 смена заканчивается в 16 часов, душ работает с 16 до 17 ч.).
В графе 9 – расход воды на производственные нужды, равномерно распределен по часам смены ( , продолжительность смены 8 ч.)
В графе 10 - сумма расходов всех потребителей в определённый час суток в м3 (например, с 8 до 9 ч. расходуется)
В графе 11 – сумма расходов всех потребителей в определённый час суток в процентах от суммарного суточного расхода, например, суммарный суточный расход 17602,25 м3, а суммарный расход с 8 до 9 ч. – 961,62 м3, что составляет:
При составлении таблицы необходимо для контроля суммировать графы, например, сумма графы 3 должна быть равна и т.д.

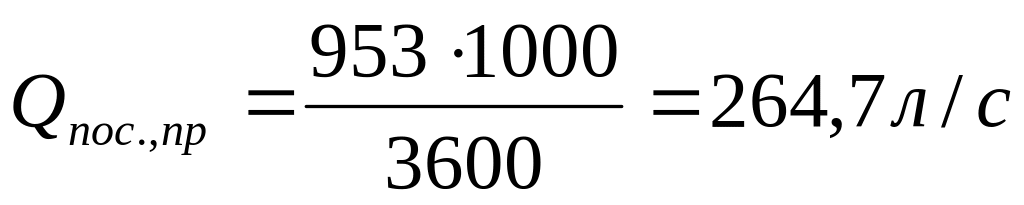

Из табл. 9.1 видно, что в посёлке и на предприятии наибольшее водопотребление происходит с 9 до 10 ч., в это время на все нужды расходуется 1953 м3 /ч или
По предприятию расчётный расход:
Расчётный расход общественного здания (больницы):
Собственно поселение расходует:
По данным графы 11 табл. 9.1 строим график неравномерности водопотребления объединённого водопровода по часам суток (рис. 9.2).

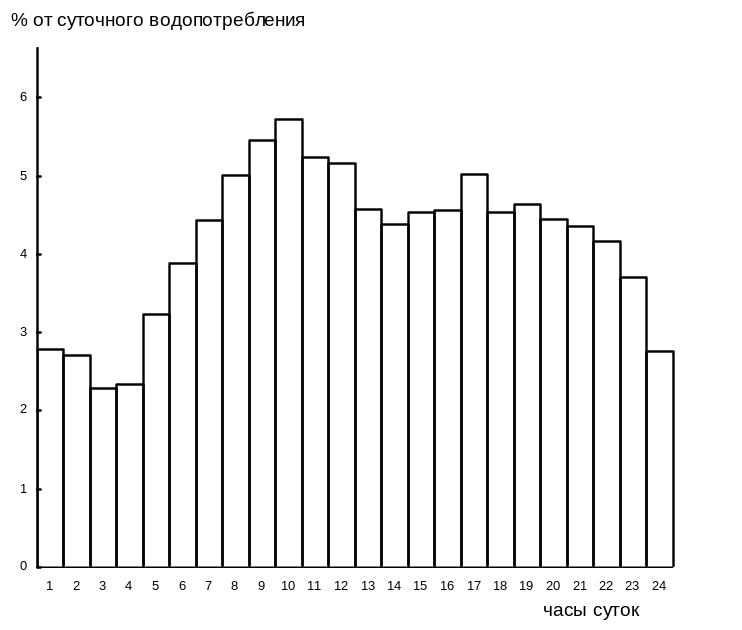

Рис. 9.2. График водопотребления
