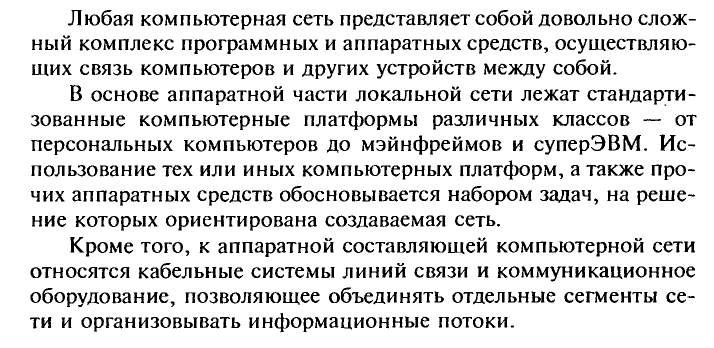

1. Классификация компьютерных сетей

1.По технологии передачи данных:

*вещание (1 ко многим); * соединение (Точка точка)

2. По принципу организации обмена данными между абонентами:

*Сеть на основе коммутации: каналов, сообщений, пакетов

Коммутация-технология выбора направления и организации передачи данных в сетях, имеющих несколько альтернативных маршрутов по которым может производиться обмен информацией между двумя узлами

Коммутация каналов – такой тип коммуникационной сети, в которой каждой паре абонентов, в течении сеанса их информационного взаимодействия предоставляется физическое соединение

Коммутация сообщений – передача между абонентами информации в виде логически завершенных порций данных

Коммутация пакетов – технология доставки сообщений при которой данные, разбитые на отдельные блоки малых размеров, называемые пакетами могут пересылаться из исходного пункта в пункт назначения

3. по территориальной распространенности

*локальные * городские * кампусные * глобальные

Локальные сети – сеть включающая в себя компы, расположенная в пределах одного помещения, здания, или небольшой территории, позволяющая обмениваться данными и совместно использовать различные устройства

Городские сети – объединяют несколько локальных сетей, находящихся в большом городе или регионе, распространяется на расстояние 40-50 км

Сеть кампуса – сеть объединяющая несколько соседних домов

Глобальная сеть – совокупность сетей, объединяющая территориально расположенные компы, находящиеся в различных городах и странах

4. по топологии

*шинная топология * кольцевая топология * топология звезда* дерево *смешанная

5. По скорости передачи данных

*низкоскоростные(не более 10Мбт в секунду)*среднескоростные(до 100Мбит/с)*высокоскоростные(свыше 100Мбит/с)

6. По типу среды передачи данных

*проводные(коакс.кабель,витая пара,оптоволокно)*беспроводн(радио передача, спутниковые каналы)

7. по принципу иерархии компов

*одноранговые-все компы имеют равные права *с выделенным сервером

2. топологии комп сетей

3. Кабели на основе витых пар

Неэкранированная витая пара (UTP)

Внешняя оболочка кабеля "витая пара" может быть либо сравнительно тонкой, как у неэкранированной витой пары (UTP, unshielded twisted-pair), либо толстой, как у экранированной витой паре (STP, shielded twisted-pair). Из этих двух типов кабеля более часто используется UTP. Большинство офисных сетей Ethernet построены на UTP. Кабель UTP использует медные проводники диаметром 22 или 24 по шкале AWG с характеристическим импедансом 100 Ом. Оболочка может быть пленумной и непленумной.

Помимо основных спецификаций, стандарт TIA/EIA-T568-A определяет уровни производительности для кабеля UTP, согласно которым кабель разделяется на пять категорий. Чем выше категория кабеля, тем более эффективно он может передавать данные. Основное отличие между категориями кабеля заключается в количестве витков каждой пары проводов. В таблице 1 перечислены категории, определенные в стандарте Т568-А, их скоростные характеристики и области применения.

Хотя деление на категории TIA/EIA относится в основном только к кабелю, другие сетевые компоненты, относящиеся к сетевой среде передачи данных, также разбиваются на категории. Для создания кабельной системы, полностью совместимой с категорией 5, требуется, чтобы все коннекторы, настенные розетки, коммутационные панели и другие компоненты также соответствовали категории 5.

Экранированная витая пара (STP)

STP - это кабель с сопротивлением переменному электрическому току 150 Ом, поддерживающий дополнительное экранирование, которое защищает сигналы от электромагнитных помех (EMI), вызываемых электрическими двигателями, электропроводкой и другими источниками. Изначально применяемый в сетях Token Ring, STP также предназначен для прокладки в тех местах, где кабель UTP не может обеспечить достаточной помехозащищенности.Экранирование в кабеле STP - не просто дополнительный слой изоляции. Напротив, провода внутри кабеля заключены в металлическую оплетку, которая имеет такую проводимость, как и медные провода. Когда эта оплетка правильно заземлена, она, как антенна, преобразуетокружающие шумы в электрический ток. Этот ток наводит равные по значению и обратные по направлению токи в витых парах. Противоположно направленные токи нейтрализуют друг друга, в результате помехи не воздействуют на сигнал, передаваемый по проводам.

Баланс между противоположно направленными токами очень важен. Если токи не совпадают полностью, то суммарный ток может быть интерпретирован как шум и сможет повлиять на качество сигнала, передаваемого по кабелю. Чтобы токи были сбалансированы, соединение, взятое в целом, должно быть экранировано и правильно заземлено. Это условие означает, что все компоненты, вовлеченные в соединение, такие как коннекторы и настенные розетки, должны быть также экранированы. Также жизненно важно, чтобы кабель был проложен правильно, то есть как следует заземлен, и экранирование было без разрывов и повреждений

Защита от электромагнитных помех в кабеле STP может осуществляться экранами двух типов: фольгой или металлической сеткой. металлическая сетка - более эффективный экран, но она увеличивает вес, диаметр и стоимость кабеля. Кабель, экранированный фольгой, иногда называется загороженной витой парой (ScTP, screened twisted-pair) или фольгированной витой парой (FTP, foil twisted-pair). он тоньше, легче и дешевле, но вместе с тем менее эффективен, его легче повредить. В обоих случаях процесс монтажа STP сложнее по сравнению с UTP, так как надо стараться не перегнуть кабель слишком сильно, чтобы избежать повреждения экрана. Кабель также может быть подвержен повышенному затуханию и другим проблемам из-за того, что эффективность экранирования сильно зависит от множества факторов, включая материал и толщину экрана, тип и местоположение источника EMI, способ заземления.

4. Коакс кабели

Кабель коаксиальный — кабель, в котором внутренний провод для снижения радиопомех окружен вторым экранирующим проводом.

Тонкий (thin) коаксиальный кабель способен передавать сигнал на расстояние до 180 м (около 607 футов) без его заметного искажения, вызванного затуханием. Производители оборудования выработали специальную маркировку для различных типов кабелей. Тонкий коаксиальный кабель относится к группе, которая называется семейством RG-58, его волновое сопротивление равно 50 Ом. Волновое сопротивление (impedance) - это электромагнитная характеристика, определяющая сопротивление кабеля переменному току рабочей частоты кабеля. Волновое сопротивление не зависит от длины коаксиального кабеля и полностью определяется его конструкцией. Основная отличительная особенность этого семейства - медная жила. Она может быть сплошной или состоять из нескольких переплетенных проводов.

Толстый (thick) коаксиальный кабель - относительно жесткий кабель с диаметром около 1 см (около 0,5 дюймов). Иногда его называют «стандартный Ethernet», поскольку он был первым типом кабеля, применяемым в Ethernet - популярной сетевой архитектуре. Медная жила этого кабеля толще, чем у тонкого коаксиального кабеля.

Чем толще жила у кабеля, тем большее расстояние способен преодолеть сигнал. Следовательно, толстый коаксиальный кабель передает сигналы дальше, чем тонкий, - до 500 м (около 1640 футов). Поэтому толстый коаксиальный кабель иногда используют в качестве основного кабеля магистрали (backbone), который соединяет несколько небольших сетей, построенных на тонком коаксиальном кабеле. Для подключения к толстому коаксиальному кабелю применяют специальное устройство - трансивер (transceiver).

Как правило, чем толще кабель, тем сложнее с ним работать. Тонкий коаксиальный кабель гибок, прост в установке и относительно недорог. Толстый коаксиальный кабель трудно гнуть, и, следовательно, его сложнее устанавливать. Это очень существенный недостаток, особенно если необходимо проложить кабель по трубам или желобам. Толстый коаксиальный кабель дороже тонкого, но при этом он передает сигналы на большие расстояния.

5. Оптоволоконные кабели

Оптоволокно — это стеклянная или пластиковая нить, используемая для переноса света внутри себя посредством полного внутреннего отражения.

Структура оптоволоконного кабеля

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции - стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Принцип размещения волокон в оптическом кабеле

Волоконная оптика — раздел прикладной науки и машиностроения, описывающий такие волокна. Оптоволокна используются в оптоволоконной связи, которая позволяет передавать цифровую информацию на большие расстояния и с более высокой скоростью передачи данных, чем в электронных средствах связи. В ряде случаев они также используются при создании датчиков.

Выделяют несколько классов оптоволокон по особенностям структуры и принципа действия:

• Одномодовые оптоволокна

• Многомодовые оптоволокна

• Оптоволокна с градиентным показателем преломления

• Оптоволокна со ступенчатым профилем распределения показателей преломления.

Из-за физических свойств оптоволокна необходимы специальные методы для их соединения с оборудованием. Оптоволокна являются базой для различных типов кабелей, в зависимости от того, где они будут использоваться.

6. Эталонная модель OSI

7. сетевые адаптеры, функции сетевых адаптеров

Функции сетевых адаптеров:

1.Гальвоническая развязка с коаксиальным кабелем или витой парой

2.Прием (передача) данных;

3. Формирование пакета – сетевой адаптер должен разделить данные на блоки в режиме передачи (или соедингить их в режиме приема)данных и оформить в виде кадра определенного формата

4. Доступ к каналу связы, т.е набор правил обеспечивающих доступ к среде передачи

5. идентификация своего адреса в принимаемом пакете

6. Кодировка и декодирование данных

7. Передача или прием импульсов

8. Коммутаторы

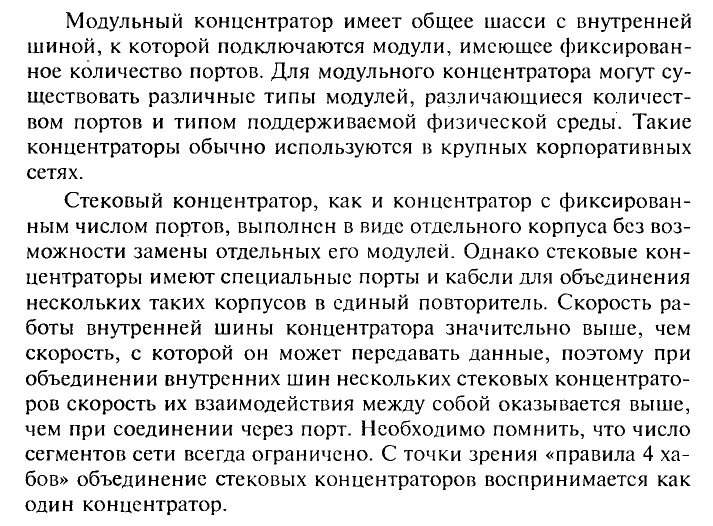

9. Концентраторы

10. Мосты. Принцип работы.

11. Технология Ethernet (802.3)

Ethernet - это самый распространенный на сегодняшний день стандарт локальных сетей. Общее количество сетей, работающих по протоколу Ethernet в настоящее время, оценивается в 5 миллионов, а количество компьютеров с установленными сетевыми адаптерами Ethernet - в 50 миллионов.

Когда говорят Ethernet, то под этим обычно понимают любой из вариантов этой технологии. В более узком смысле Ethernet - это сетевой стандарт, основанный на экспериментальной сети Ethernet Network, которую фирма Xerox разработала и реализовала в 1975 году. Метод доступа был опробован еще раньше: во второй половине 60-х годов в радиосети Гавайского университета использовались различные варианты случайного доступа к общей радиосреде, получившие общее название Aloha. В 1980 году фирмы DEC, Intel и Xerox совместно разработали и опубликовали стандарт Ethernet версии II для сети, построенной на основе коаксиального кабеля, который стал последней версией фирменного стандарта Ethernet. Поэтому фирменную версию стандарта Ethernet называют стандартом Ethernet DIX или Ethernet II.

На основе стандарта Ethernet DIX был разработан стандарт IEEE 802.3, который во многом совпадает со своим предшественником, но некоторые различия все же имеются. В то время как в стандарте IEEE 802.3 различаются уровни MAC и LLC, в оригинальном Ethernet оба эти уровня объединены в единый канальный уровень, В Ethernet DIX определяется протокол тестирования конфигурации (Ethernet Configuration Test Protocol), который отсутствует в IEEE 802.3. Несколько отличается и формат кадра, хотя минимальные и максимальные размеры кадров в этих стандартах совпадают. Часто для того, чтобы отличить Ethernet, определенный стандартом IEEE, и фирменный Ethernet DIX, первый называют технологией 802.3, а за фирменным оставляют название Ethernet без дополнительных обозначений.

В зависимости от типа физической среды стандарт IEEE 802.3 имеет различные модификации - l0Base-5, l0Base-2, l0Base-T, l0Base-FL, l0Base-FB.

В 1995 году был принят стандарт Fast Ethernet, который во многом не является самостоятельным стандартом, о чем говорит и тот факт, что его описание просто является дополнительным разделом к основному стандарту 802,3 - разделом 802.3ч. Аналогично, принятый в 1998 году стандарт Gigabit Ethernet описан в разделе 802.3z основного документа.

Для передачи двоичной информации по кабелю для всех вариантов физического уровня технологии Ethernet, обеспечивающих пропускную способность 10 Мбит/с, используется манчестерский код.

Все виды стандартов Ethernet (в том числе Fast Ethernet и Gigabit Ethernet) используют один и тот же метод разделения среды передачи данных - метод CSMA/CD.

12. Метод доступа к среде передачи CSMA/CD

CSMA/CD (Carrier Sense Multiple Access with Collision Detection — множественный доступ с контролем несущей и обнаружением коллизий) — технология(802.3) множественного доступа к общей передающей среде в локальной компьютерной сети с контролем коллизий. CSMA/CD относится к децентрализованным случайным (точнее, квазислучайным) методам. Он используется как в обычных сетях типа Ethernet, так и в высокоскоростных сетях (Fast Ethernet, Gigabit Ethernet).

Так же называют сетевой протокол, в котором используется схема CSMA/CD. Протокол CSMA/CD работает на канальном уровне в модели OSI.

Характеристики и области применения этих популярных на практике сетей связаны именно с особенностями используемого метода доступа. CSMA/CD является модификацией «чистого» Carrier Sense Multiple Access (CSMA).

Технология доступа

Если во время передачи кадра рабочая станция обнаруживает другой сигнал, занимающий передающую среду, она останавливает передачу, посылает jam signal и ждёт в течение случайного промежутка времени (известного как «backoff delay» и находимого с помощью алгоритма truncated binary exponential backoff), перед тем как снова отправить кадр.

Обнаружение коллизий используется для улучшения производительности CSMA с помощью прерывания передачи сразу после обнаружения коллизии и снижения вероятности второй коллизии во время повторной передачи.

Обнаружение коллизий

Методы обнаружения коллизий зависят от используемого оборудования, но на электрических шинах, таких как Ethernet, коллизии могут быть обнаружены сравнением передаваемой и получаемой информации. Если она различается, то другая передача накладывается на текущую (возникла коллизия) и передача прерывается немедленно. Посылается jam signal, что вызывает задержку передачи всех передатчиков на произвольный интервал времени, снижая вероятность коллизии во время повторной попытки.

Ethernet является классическим примером протокола CSMA/CD.

13 . Технология токен ринг

я

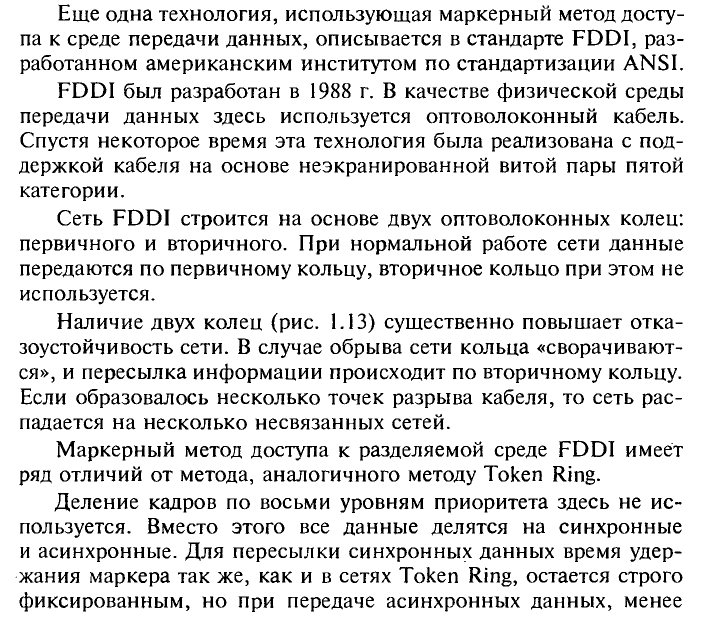

14. Технология fddi

15. Структурированная кабельная система

16. Принципы маршрутизации

Маршрутизаторы имеют по нескольку портов (по крайней мере, по два), к которым присоединяются сети. Каждый порт маршрутизатора рассматривается как отдельный узел сети: он имеет собственный сетевой адрес и собственный локальный адрес в той подсети, которая к нему подключена. Таким образом, маршрутизатор можно рассматривать как совокупность нескольких узлов, каждый из которых входит в свою сеть. Как единое устройство маршрутизатор не имеет ни отдельного сетевого адреса, ни какого-либо локального адреса.

В сложных составных сетях почти всегда существует несколько альтернативных маршрутов для передачи пакетов между двумя конечными узлами. Маршрут — это последовательность маршрутизаторов, которые должен пройти пакет от отправителя до пункта назначения.

Задачу выбора маршрута из нескольких возможных решают маршрутизаторы, а также конечные узлы. Маршрут выбирается на основании имеющейся у этих устройств информации о текущей конфигурации сети, а также на основании указанного критерия выбора маршрута. Обычно в качестве критерия выступает задержка прохождения или средняя пропускная способность маршрута. Также используется критерий, учитывающий количество пройденных промежуточных маршрутизаторов (хопов).

Когда на маршрутизатор поступает новый пакет, номер сети назначения, извле­ченный из поступившего кадра, последовательно сравнивается с номерами сетей из каждой строки таблицы. Строка с совпавшим номером сети указывает, на какой ближайший маршрутизатор следует направить пакет.

Поскольку пакет может быть адресован в любую сеть составной сети, может показаться, что каждая таблица маршрутизации должна иметь записи обо всех сетях, входящих в составную сеть. Но при таком подходе в случае крупной сети объем таблиц маршрутизации оказывается очень большим. Поэтому на практике число записей в таблице маршрутизации стараются уменьшить за счет использования специальной записи — «маршрутизатор по умолчанию» (default). Если принять во внимание топологию составной сети, то в таблицах маршрутизаторов, находящихся на периферии составной сети, достаточно записать номера сетей, непосредственно подсоединенных к данному маршрутизатору или расположенных поблизости, на тупиковых маршрутах. Обо всех же остальных сетях можно сделать в таблице единственную запись, указывающую на маршрутизатор, через который пролегает путь ко всем этим сетям. Такой маршрутизатор называется маршрутизатором по умолчанию.

Некоторые реализации сетевых протоколов допускают наличие в таблице маршрутизации сразу нескольких строк, соответствующих одному и тому же адресу сети назначения. В этом случае при выборе маршрута принимается во внимание столбец «Расстояние до сети назначения». При этом под расстоянием понимается любая метрика, используемая в соответствии с заданным в сетевом пакете критерием (часто называемым классом сервиса). Расстояние может измеряться хопами, временем прохождения пакета по линиям связи, какой-либо характеристикой надежности линий связи на данном маршруте или другой величиной, отражающей качество данного маршрута по отношению к заданному критерию. Если маршрутизатор поддерживает несколько классов сервиса пакетов, то таблица маршрутов составляется и применяется отдельно для каждого вида сервиса.

Расстояние для сетей, непосредственно подключенных к портам маршрутизатора, здесь принимается равным 0.

Наличие нескольких маршрутов к одному узлу делают возможным передачу трафика к этому узлу параллельно по нескольким каналам связи, это повышает пропускную способность и надежность сети.

Задачу маршрутизации решают не только промежуточные узлы – маршрутизаторы, но и конечные узлы — компьютеры. Средства сетевого уровня, установленные на конечном узле, при обработке пакета должны, прежде всего, определить, направляется ли он в другую сеть или адресован какому-нибудь узлу данной сети. Таблицы маршрутизации конечных узлов полностью аналогичны таблицам маршрутизации, хранящимся на маршрутизаторах.

Конечные узлы в еще большей степени, чем маршрутизаторы, пользуются приемом маршрутизации по умолчанию. Конечный узел часто вообще работает без таблицы маршрутизации, имея только сведения об адресе маршрутизатора по умолчанию. Задание маршрута по умолчанию часто используется в компьютерах для сокращения объема их таблицы маршрутизации.

Еще одним отличием работы маршрутизатора и конечного узла при выборе маршрута является способ построения таблицы маршрутизации. Если маршрутизаторы обычно автоматически создают таблицы маршрутизации, обмениваясь служебной информацией, то для конечных узлов таблицы маршрутизации часто создаются вручную администраторами и хранятся в виде постоянных файлов на дисках.
