23.Передача координат с вершины знака на землю.
Для передачи координат с недоступного опорного пункта А на пункт Р съемочной сети намечают два базиса: S1Р и S2Р ,с таким расчетом, чтобы в треугольника АР1 и АР2 угол при точке А был не менее 30 и не более 150. Конечные точки базиса закрепляют кольями. Для решения задачи измеряют: базисы, горизонтальные углы 1,2,3,4, δ1 и δ2. Вычисляют х’р и у’р ,х’’р и у’’р. За окончат. зн-е корд принимают среднее значение. Определяют недоступное расст-е dср. Находят угол φ1 и φ2.
24. Привязка хода к парным стенным знакам.
Устанавливают теодолит в удобном для дальнейшей работы месте против стенного знака, но не менее чем в 20 м от него, должен быть виден другой исходный пункт геодезической сети.

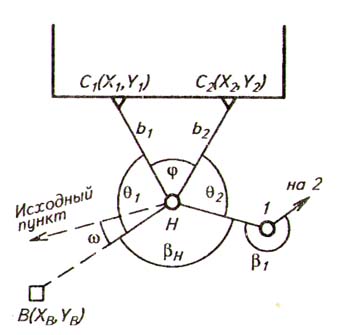

Начальная точка хода, над которой центрирован теодолит, на рисунке обозначена точкой Н. Второй пункт, используемый в дальнейшем для ориентирования теодолитного хода, — исходный пункт В. При привязке измеряют: примычный горизонтальный угол βH, горизонтальный угол φ между направлениями с точки Н стояния теодолита на исходные стенные знаки и горизонтальные расстояния b1, b2 до соответствующих стенных знаков. Координаты начальной точки хода Н вычисляют следующим образом. По исходным координатам Х1, У1 и Х2, Y2 соответственно стенных знаков C1 и С2 вычисляют горизонтальное проложение S0 между нимиS0 = [(X2 – X1)2 + (Y2 –Y1)2]1/2
Это же горизонтальное расстояние находят по результатам измерений, используя формулуS0изм = (b21 +b22 –2b1b2cos φ)1/2
Если разностьW = S0 – S0изм по абсолютной величине не превышает 4 мм, то считают, что измерения горизонтальных расстояний b1, b2 , а также угла φ выполнены правильно. Рассмотрим треугольник НC1C2. В нем известны основание S0, длины b1, b2 соответствующих боковых сторон и угол φ между ними. Вычислим два других угла в этом треугольнике по формулам:λ = arcos[(b21 + S20 – b22)/2b1S0]; δ = arcos[(b22 + S20 – b21)/2b2S0].
Далее необходимо определить дирекционный угол αC1-C2 стороны С1С2 треугольника. Его можно вычислить по исходным координатам точек С1 и С2, решив обратную геодезическую задачу. Координаты XH, YH начальной точки хода Н определим по координатам Х1 и Y1 исходного стенного знака С1 решая прямую геодезическую задачу и используя ранее вычисленный угол λ измеренное расстояние b1. Получим:ХH = Х2 + b2 cos(αC1-C2 + λ ), YH = Y2 + b2 sin(αC1-C2 + λ ).
Для контроля вычислений координаты начальной точки Н определяют по координатам Х2, У2 стенного знака С2. Имеем:ХH = Х2 + b2 cos(αC1-C2 – δ + 180°), YH = Y2 + b2 sin(αC1-C2 – δ + 180°).
Расхождение между координатами начальной точки хода, вычисленными по этим формулам, не должно превышать 1…2см. Если это условие выполняется, то за окончательное значение абсциссы и ординаты определяемой точки Н принимают среднее арифметическое из двух их определений.
25. Привязка теодолитного хода к одинарному стенному знаку
Может быть осуществлена следующим образом.
1. Устанавливают теодолит на местности в удобном для дальнейшей работы месте против одинарного стенного знака С1(Х1, Y1), но не менее чем в 20 м от него, например над точкой Н. С точки Н должны быть видны еще два пункта с известными координатами, например стенной знак С2 (Х2, Y2) и пункт ОМС, обозначенный через А (ХА, YA).
2. Измеряют горизонтальное расстояние b от теодолита до стенного знака С1, горизонтальные углы φ, βА и угол θ (между направлением на самый удаленный от начальной точки Н исходный пункт С2 и направлением на точку 1 хода).

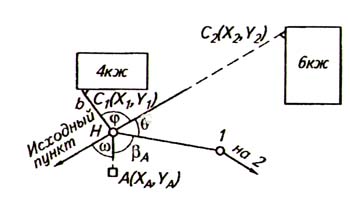

Схема привязки полигонометрического (теодолитного) хода к одинарному стенному знаку
3. Вычисляют два горизонтальных угла (λ1 и λ2), которые отсчитывают по ходу часовой стрелки от направления с определяемой точки H на стенной знак С1:
λ1 = φ,
λ2 = φ + βA + θ.
4. Вычисляют по плоским прямоугольным координатам исходных пунктов С1,С2 и А (соответственно Х1, Y1, X2, Y2 и ХА, YA) и двум углам (λ1 и λ2) по формулам обратной угловой засечки координаты ХH и YH начальной точки Н.
5. Контролируют измерения по формуле
bвыч = [(X1 – XH)2 + (Y1-YH)2]1/2
вычисляя горизонтальное проложение между стенным знаком и определяемой точкой, которое сравнивают с его измеренным значением.
