Результаты исследования
В итоге разработано полноценное пособие по некомбинационной логике, способное помочь студентам в изучении материала. В ближайшее время планируется провести педагогический эксперимент с использованием разработанного пособия. Результатом эксперимента станут отзывы и критика пользователей. Виды диалоговых окон пособия приведены в приложении 3. Если пособие по некомбинационной логике оправдает наши ожидания, то планируется начать разработку пособий по другим разделам предмета «Информатика и ИКТ».
Список источников
Акулов, О. А. Информатика. Базовый курс. 5-е изд. / О. А. Акулов, Н. В. Медведев. – М.: Омега-Л, 2012. – 576 с.
Угрюмов, Е. П. Цифровая схемотехника / Е. П. Угрюмов – СПб.: БХВ-Петербург, 2004. – 528 с.
Шило, В.Л. Популярные цифровые микросхемы: Справочник. / В. Л. Шило – М.: Радио и связь, 1987. – 352 с.
Thomas L. Floyd, Digital Fundamentals. / Thomas L. Floyd – Upper Saddle River, New Jersey: Prentice Hall, 2005. – 871 c.
Greg Goralski, Foundation Flash Catalyst. / Greg Goralski – friendsofED, 2010. – 264 c.
Приложение 1. Блок-схема работы визуальной модели
Приложение 2. Результат разработки визуальных моделей
|
|
||

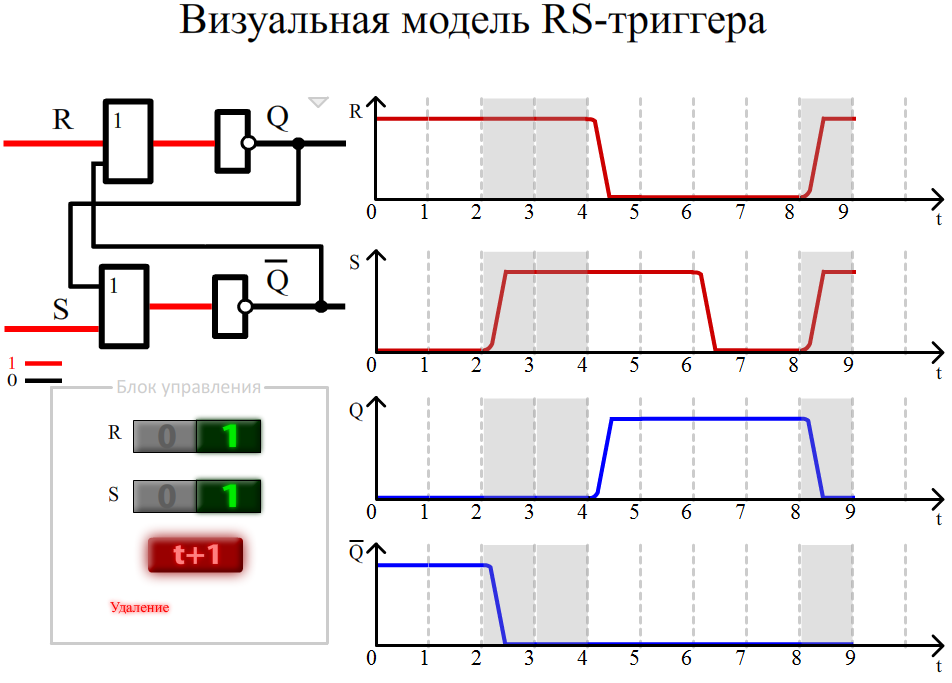

Рис. П2.1. Визуальная модель RS-триггера |
Рис. П2.2. Визуальная модель синхронного RS-триггера |
||
|
|
||
Рис. П2.3. Визуальная модель D-триггера |
Рис. П2.4. Визуальная модель фронтового D-триггера |
||
|
|
||
Рис. П2.5. Визуальная модель JK-триггера |
Рис. П2.6. Визуальная модель параллельного регистра |
||
|
|
||
Рис. П2.7. Визуальная модель последовательного регистра |
|
Приложение 3. Результат разработки пособия
|
|
||
|
Рис. П3.1. Раздел «Основные понятия» |
Рис. П3.2. Раздел «JK-триггер» |
