Лекція № 11

Тема. Керамічні матеріали та вироби.

Мета. Вивчення характеристики стінових матеріалів, плиток для підлог і основних відомостей про керамічні вироби

План заняття.

1. Характеристика стінових матеріалів.

2. Основні відомості про керамічні вироби:

а) для зовнішнього облицювання;

б) для внутрішнього облицювання.

3. Плитки для підлог.

1. Характеристика стінових матеріалів та виробів.

Для стінових матеріалів використовують цеглу та керамічне каміння.

Цеглу і керамічне каміння виготовляють з глин, діатомітів, лесів і промислових відходів з мінеральними та органічними добавками або без них. Застосовують цеглу та каміння для мурування зовнішніх і внутрішніх стін, а також для виготовлення стінових панелей.

Цегла має такі розміри (рис. 3.4):

одинарна—250 X 120 х 65 мм,

потовщена — 250 X 120 х 88 мм,

модульна — 288 X 138 X 63 мм.

Каміння виготовляють таких розмірів:

- звичайне 250 X 120 X 138 мм,

- модульне — 288 х 138 х 138 мм,

- потовщене — 250 X 250 х 138 мм,

-з горизонтальним розміщенням порожнин — 250 X 250 х 120 та 250 X 200 х 80 мм.

Цегла може бути повнотілою або порожнистою, а каміння — тільки порожнистим.

Кількість, розміщення і форма порожнин дуже різноманітні. Вони розміщуються перпендикулярно або паралельно постелі і можуть бути наскрізні та ненаскрізні.

За точністю розмірів і зовнішнім виглядом цегла та керамічне каміння мають задовольняти вимоги стандарту. Недопалення і перепалення цегли і каміння не допускається. Повнотіла цегла повинна мати водопоглинання не менше ніж 8 % за масою, а порожниста — не менш як 6 %.

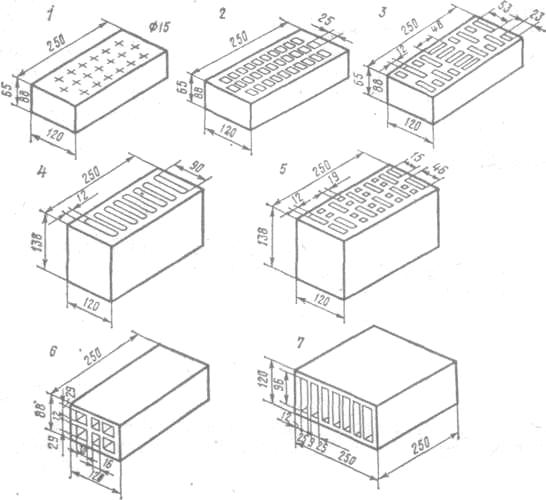

Рис. 3.4. Цегла та керамічне каміння порожнисте:

1 — цеглина з 19 пустотами (пустотність 13 %); 2 — цеглина з 31 пустотою (пустотність 30%) 3 цеглина з 21 пустотою (пустотність 32 %); 4 — камінь з 8 пустотами (пустотність 25 %); 6 — камінь з 28 пустотами (пустотність 33 %); 6 — цеглина з 6 горизонталь­ними пустотами (пустотність 42 %); 7- камінь з 7 горизонтальними пустотами (пустотність66 %)

За середньою густиною у сухому стані цеглу і каміння поділяють на три групи:

а) ефективні, які поліпшують теплотехнічні властивості стін і дають змогу зменшити їхню товщину порівняно з товщиною стін, виготовлених із звичайної цегли. До цієї групи належать цегла середньою густиною до 1400 кг/м3 і каміння середньою густиною не більш як1450 кг/м3;

б) умовно ефективні — цегла середньою густиною понад 1400 кг/м3 і каміння середньою густиною 1450-1600 кг/м3, які покращують теплотехнічні властивості огороджувальних конструкцій;

в) звичайна цегла із середньою густиною понад 1600 кг/м3.

Залежно від границі міцності при стиску звичайну цеглу поділяють на марки: 75, 100, 125, 150, 175, 200, 250, 300. Середня густина суцільної цегли становить 1600... 1900 кг/м3, теплопровідність 0,7-0,82 Вт/(м • К), морозостійкість— 15, 25, 35, 50 циклів.

Зовнішні стіни із суцільної цегли за теплотехнічними властивостями потребують більшої товщини - у 2-2,5 цеглини, або 52-64 см.

Щоб знизити товщину стін і навантаження на фундамент, використовують порожнисту цеглу або каміння — ефективні стінові керамічні вироби. Масу для порожнистої цегли і каміння готують ретельніше і формують на вакуумпресах. Не рекомендується застосовувати порожнисті вироби для фундаментів, цоколів і стін у вологих приміщеннях.

Порожнисті цегла і каміння мають марки: 75, 100, 125, 150, 175, 200, 250, 300, середню густину 1000...1450 кг/м8, коефіцієнт теплопровідності 0,3-0,4 Вт/(м ∙ К).
