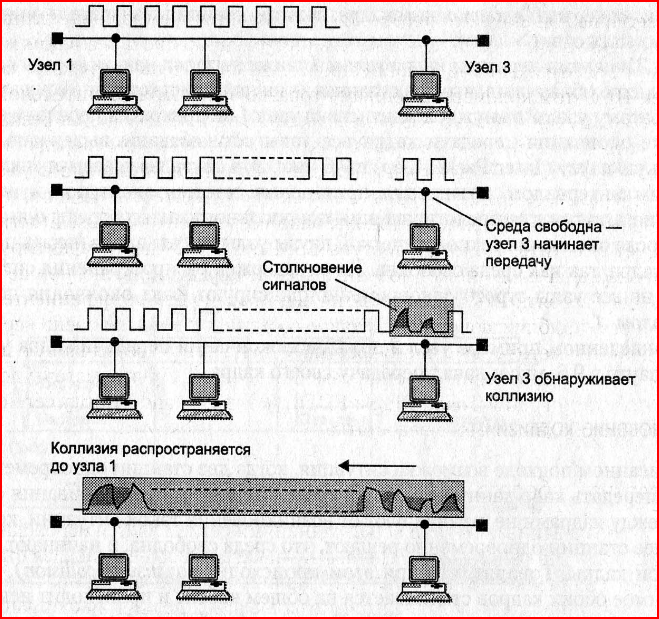

Возникновение коллизии (рис.15)

Рис.15

Когда две или более станций одновременно решают, что среда свободна и начинают передавать свои кадры, при этом может возникнуть ситуация коллизии, т.е. содержимое обоих кадров сталкивается на общем кабеле и происходит искажение информации. Чтобы корректно обработать коллизию, все станции одновременно наблюдают за возникающими на кабеле сигналами. Если передаваемые и наблюдаемые сигналы отличаются, то фиксируется обнаружение коллизии. Для увеличения вероятности скорейшего обнаружения коллизий всеми станциями сети, станция, обнаружив ее, прерывает передачу своего кадра и усиливает ситуацию коллизий посылкой в сеть специальной последовательности из 32 бит, называемой jam-последовательностью. После этого, обнаружившая коллизию передающая станция обязана прекратить передачу и сделать паузу в течение короткого случайного интервала времени. Если 16 последовательных попыток передачи кадра вызывают коллизию, то передатчик должен прекратить попытки и отбросить этот кадр. Случайная пауза может принимать значения от 0 до 52,4 мс.

Домен коллизии

Домен коллизии – часть сети Ethernet, все узлы которой распознают коллизию независимо от того, в какой части сети она возникает. Сеть Ethernet, построенная на повторителях, всегда образует один домен коллизии. Мосты, коммутаторы и маршрутизаторы делят сеть на несколько доменов коллизии.

Рис.16

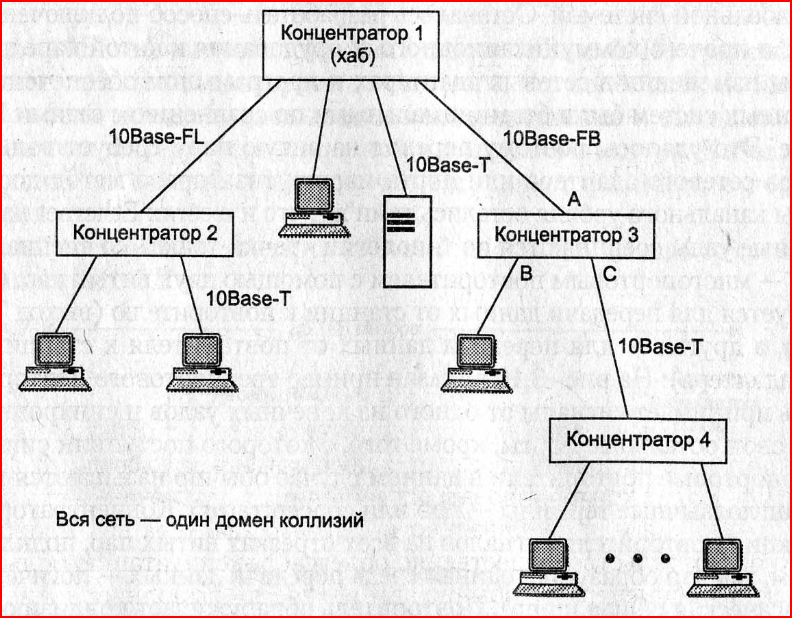

На рисунке 16 сеть – один домен коллизии. Если, например, столкновение кадров произошло в концентраторе 4, то сигнал коллизии распространяется по всем портам всех концентраторов. Если же вместо концентратора 3 поставить в сеть мост, то его порт с воспримет сигнал коллизии, но не передаст его на свои порты. Мост просто обработает ситуацию коллизии средствами порта с.

Концентратор (Hub)

Коммутатор (Switch)

Маршрутизатор (Router)

Повторитель (Repeater)

Мост (Bridge)

Формат кадра технологии Ethernet

Передача данных здесь осуществляется с помощью кадров, которые могут иметь 1 из 4 форматов кадра: RAW 802.3, 802.3/LLC, Ethernet II, Ethernet SNAP.

RAW 802.3 – описывается в стандарте IEEE 802.3 и представляет совокупность следующих полей:

1. адрес назначения;

2. адрес отправителя;

3. длина – определяет длину поля данных кадра;

4. данные – не должно превышать 1500 б и минимальная длина данного поля – 46 б;

5. контрольная сумма кадра.

6 байт

6 байт

2 байта

46-1500

4 байта

1 2 3 4 5

802.3/LLC – такой кадр учитывает требования двух стандартов: IEEE 802.3 и IEEE 802.2, где описан LCC – стандарт управления логическим соединением.

Поля:

1. адрес назначения;

2. адрес отправителя;

3. длина;

4. заголовок LCC, который в свою очередь содержит поля: служба назначения, служба источника, контроль;

5. данные;

6. контрольная сумма.

1 2 3 4 5 6

6 байт

6 байт

2 байта

3 байта

46-1500

4 байта

Ethernet II – имеет одинаковую структуру и формат кадров как для Ethernet RAW 802.3, но вместо поля «длина» содержится 2-х байтовое поле «идентификатор протокола», которое передает сведения о типе службы, процесса или протокола.

Ethernet SNAP – cодержит следующие поля:

1. адрес назначения;

2. адрес отправителя;

3. длина;

4. заголовок LCC;

5. идентификатор организации;

6. тип;

7. заголовок SNAP;

8. данные;

9. контрольная сумма.

Поле «идентификатор организации» содержит код организации производителя сетевого оборудования, который определяет свои собственные коды типов служб и протоколов.

1 2 3 4 5 6 8 9

6 байт

6 байт

2 байта

3 байта

3 байта

2 байта

46-1500

4 байта

7
