Сети х.25

Используются для построения корпоративных сетей. Стандарт х.25 – «интерфейс между оконечным оборудованием данных и аппаратурой передачи данных для терминалов, работающих в пакетном режиме в сетях передачи данных общего пользования». Был разработан в 1974 г. Стандарт подходит для передачи трафика низкой интенсивности на ненадежных линиях.

Особенности сетей х.25

1. Наличие в структуре сети специального устройства PAD (сборщик-разборщик пакетов), предназначенный для выполнения операций сборки нескольких низкоскоростных потоков байт от алфавитно-цифровых терминалов в пакеты, передаваемые по сети и направляемые компьютером для обработки.

2. Наличие 3-уровнего стека протоколов, с использованием на канальном и сетевом уровнях протоколов с установлением соединения, управляющим потоками данных и исправляющих ошибки.

3. Ориентация на однородные стеки транспортных протоколов во всех узлах сети. Сетевой уровень рассчитан на работу только с одним протоколом канального уровня.

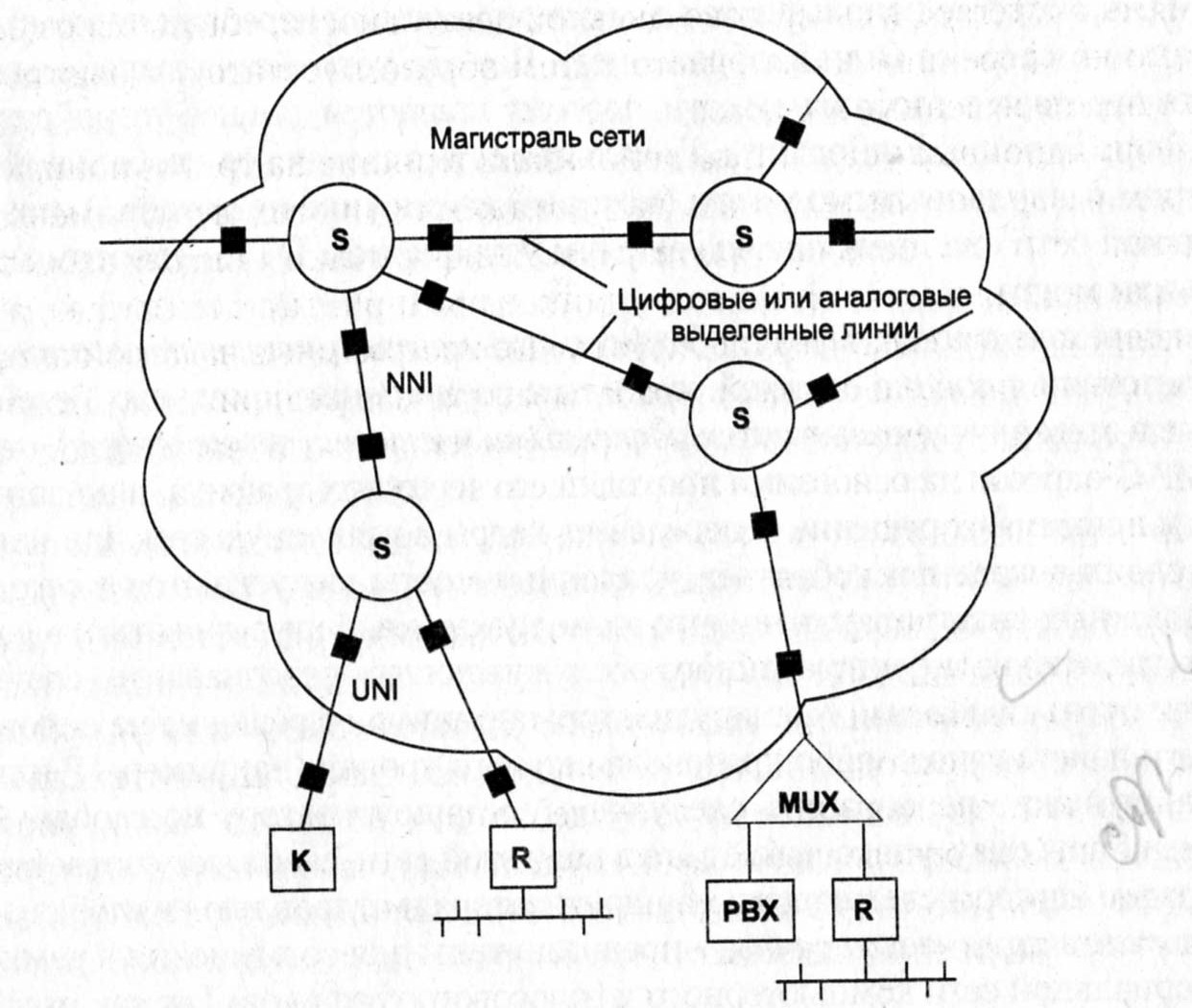

Структура сети х.25 (рис.24)

Рис.24

Функции PAD:

1. сборка символов в пакеты;

2. разборка полей данных в пакетах и вывод данных на терминалы;

3. управление процедурами установления соединения и разъединения по сети х.25 с нужным компьютером;

4. передача символов, включающих старт-стопные сигналы и биты проверки на четность, по требованию терминала;

5. продвижение пакетов при наличии соответствующих условий, таких как заполнение пакета, стечение времени ожидания и т.д.

Сети Frame Relay

Этот протокол был подан на рассмотрение в Международный Союз Электросвязи в 1984 г. Наибольший скачок в развитии был в 1990 г.

Опирается на концепцию пакетной коммутации. Основное преимущество – обслуживает пакетные посылки данных так, что сети могут направлять столько данных, сколько им нужно. Скорость передачи – от 1,544 Мбит/с до 44,736 Мбит/с.

Протокол frame relay ориентирован на установление соединения. Виртуальное соединение – постоянное или коммутируемое (PVC или SVC) – необходимо установить прежде, чем 2 узла смогут обмениваться друг с другом информацией. PVC – постоянное соединение между 2 узлами, SVC обеспечивает соединение по требованию. Наиболее распространенное – PVC.

Каждое соединение PVC и SVC идентифицируется уникальным образом с помощью канала передачи данных DLCI.

Соединение frame relay функционирует на канальном уровне. Минимальный размер кадра во frame relay – 262 байта.

Frame relay производительнее х.25.

CIR – минимальная пропускная способность у каждого PVC или SVC. Скорость – от 16 Кбит/с до 44,8 Мбит/с.

Преимущества :

- динамическое распределение пропускной способности связи;

- низкая задержка доставки каналов по сети;

- возможность предоставления пропускной способности по требованию;

- возможность установления приоритетов для разных типов трафика.

Физически frame relay – ячеистая структура коммутаторов.

Голос по frame relay

Устранение задержек реализуется правильным использованием системы приоритетов: пакеты, содержащие голосовой сигнал, должны передаваться раньше пакетов с данными. Поток данных разбивается на пакеты так, чтобы их передача занимала от 5 до 10 мс. Когда голос не передается, это ограничение можно снять.

Т.к. в процессе разговора лишь 40-50% занимают слова, а остальное время – пауза, то коммутация «вычленяет» данные паузы.

К потере пакета может привести ситуация, когда один из коммутаторов не «прокачивает» по каналам весь поступающий на него трафик. Коммутатор посылает всем устройствам сообщение, от которых исходит затор. Таким образом, уменьшается скорость передачи.

Верхний предел скорости – до 50 Мбит/с.
