24. Отклонение расположения поверхностей и осей.

1. Отклонение от параллельности плоскостей – разность наибольшего и наименьшего расстояний между прилегающими плоскостями в пределах нормируемого участка.

2. Отклонение от параллельности прямых в пространстве – геометрическая сумма отклонений от параллельности проекций осей в двух вэаимноперпендикулярных плоскостях. Одна из этих плоскостей проходит через одну прямую и пересекает вторично.

3. Отклонение от перпендикулярности плоскостей.

4. Отклонение от соосности относительно общей оси – наибольшее расстояние между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей на длине нормируемого участка.

5. Отклонение от симметричности относительно базовой плоскости – наибольшее расстояние  между плоскостью симметрии рассматриваемой поверхности и базовой плоскостью симметрии в пределах нормируемого участка.

6. Отклонение от пересечения осей – наименьшее расстояние  между номинально-пересекающимися осями.

25.Шероховатость поверхности

Шероховатостью поверхности называют неровность поверхности с относительно малыми шагами на базовой длине.

Базовая длина – это длина базовой линии, используемой для выделения неровностей, характеризующих шероховатость поверхности. Шероховатость поверхности возникает при обработке инструментом, копирования неровностей режущих кромок инструмента, трении инструмента о деталь и других причин..

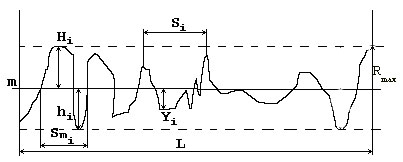

m-средняя линия L-базовая длина

высотные параметры:

R_max-max высота микронеровности; R_z-высота микронеровности по 5точкам;

среднее арифмет.откло-ие проф

продольные параметры:

S_m-средний шаг по средней линии

S-средний шаг неровностей по вершинам профиля. t_p-относи-тельная опорная длина профиля.

В обозначении шероховатости поверхности, вид обработки которой конструктор не устанавливает, используется знак . Обозначения шероховатости поверхности, образуемой удалением слоя материала- . Поверхности, не обрабатываемые по данному чертежу, обозначают .

26.Погрешности изготовления и измерения.

1).Систематические постоянные погр, имеющие одинаковые числовые значения для всей совокупности деталей. Они вызваны взаимодействием факторов, сохраняющих постоянное значение в процессе обработки партии деталей, например, погрешности из-за неправильной настройки станка.

2).Систематические переменные погр закономерно изменяются по ходу технологического процесса, например, погрешности, вызванные износом инструмента или температурными деформациями.

Случайные погр, непостоянные по величине и знаку, которые возникают при изготовлении или измерении и принимают то или иное значение в зависимости от случайно действующих причин. Характерным признаком случайных погрешностей является их вариация в повторных опытах, т.е. при повторных измерениях с одинаковой тщательностью одной и той же величины получаются разные числовые значения. Устранить полностью случайные погрешности невозможно. Влияние их учитывается допуском на размер.

Погрешность измерения х_изм – это отклонение результата измерения х_изм от истинного значения измеряемой величины х. x_изм=x_изм – x

Истинное значение определить невозможно, т.к. все средства измерения имеют погрешности.

В погрешности измерения входят:

1. Погрешность измерительного прибора 1

2. Погрешность метода измерения 2

3. Температурные погрешности 3

4. Погрешность базирования 4

5. Износ прибора 5

Предельная суммарная погрешность измерения, состоящая из систематических и случайных погрешностей, определяется:

, где _{i сист} – алгебраическая сумма систематических погрешностей, 1, 2...n– случайные погрешности.

27.единая система допусков и посадок-это закономерно построенный ряд допусков и основных отклонении.2 поверхности, одна из которых охватывает другую, образуют соединение(сопряжение или посадка). Основное отверстие (H)– это отверстие, нижнее отклонение которого равно 0 (EI=0). Основной вал (h) – это вал, верхнее отклонение которого равно 0 (es=0). Допуски размеров охватывающей и охватываемой поверхностей называют допуском отверстия TD и допуском вала Td.

В системе ЕСДП единица допуска для размеров от 1 до 500 мм определяется:

D-диаметр детали

В формулу для определения длины допуска в качестве размера D подставляют среднее геометрическое крайних размеров каждого интервала: В формулу для определения длины допуска i в качестве размера D подставляют среднее геометрическое крайних размеров каждого интервала: Характеристикой расположения поля допуска в ЕСДП СЭВ являются знаки и числовые значения основного отклонения того из двух предельных отклонений размера, которое ближе к нулевой линии. Для полей допусков, расположенных выше нулевой линии, основным является нижнее отклонение. В ЕСДП предусмотрены наборы основных отклонений валов и отверстии. Каждому из основных отклонении соответствует определенный уровень относительно нулевой линии, от которого должно начинаться поле допуска. Ширина поля допуска зависит от квалитета. Каждое расположение основного отклонения обозначается латинской буквой – малой для валов и большой для отверстий.
