5. Всі вказані значення у є помилковими.

Т5

Яку кількість інформації ми отримаємо, якщо дізнаємося, що відбулась подія, ймовірність якої дорівнює 1/20 ?

1. більше, ніж 10 біт;

2. 2  log₂ 10 біт;

3. 1 + log₂ 10 біт;

4. log₂ 10 біт;

5. 2 біта;

6. 1 біт.

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді.

Т6

Чому дорівнює вага кодової комбінації 10100100?

1. 1;

2. 2;

3. 3;

4. 4;

5. 5.

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді.

Т7

Які дві кодові комбінації слід вилучити з нерівномірного коду

{ 1111   1110   011   010   110   1   0   10   00 }, щоб він перетворився у префіксний?

1. 010  та  1;

2. 10  та  0;

3. 00  та 1;

4. 011  та  10;

5. 0  та  1.

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді.

Т8

Реверсивний лічильник виконує:

1. розподіл сигналів

2. прямій рахунок

3. циркуляцію двійкового коду

4. зворотний рахунок

5. прямій і зворотний рахунок

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді.

Білет № 25

Т1

На рисунку позначена напруга між електродами біполярного транзистора.

Якою вона буде, якщо транзистор знаходиться в інверсному режимі:

1 . U_бк < 0. 2. U_бк > 0. 3. U_бе > 0. 4. U_бе < 0.

5. Ні при одному вказаному значенні напруги транзистор не буде знаходиться в інверсному режимі.

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді.

Примітка: відлік напруги проводиться від електроду, що вказаний другім. Наприк­лад, якщо U_бк < 0, то напруга на базі нижча ніж на колекторі, а при U_бк > 0 – вища.

Т2

На скільки децибел зростає потужність на виході підсилювача, якщо в його технічних умовах вказано, що коефіцієнт підсилення напруги дорівнює 100, а коефіцієнт підсилення по струму – 40 дБ?

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді:

а) 20; б) 30; в) 40;

г) більш 40;

д) між вказаними величинами не має ніякого співвідношення;

е) правильного варіанту відповіді не приведено.

Т3

На рисунках наведені умовні графічні позначення деяких логічних та цифрових елементів.

Вкажіть номер (чи декілька номерів) рисунків (чи відповіді), на якому зображений двоступеневий універсальний тригер.

1. 2. 3. 4. 5. 6.

7. Ні на одному рисунку нема зображення двоступеневого універсального тригера.

8. На усіх рисунках наведено зображення двоступеневого універсального тригера.

Т4

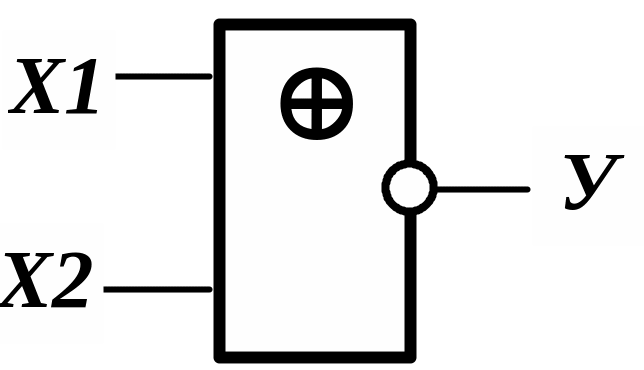

Нижче дані варіанти значень виходу логічного елементу, якій наведений на рисунку:

В кажіть правильний варіант (чи варіанти) значення вихідної функції логічного елементу при вказаній умові:

1. У = Х2, якщо Х1 = 1. 2. У = 1, якщо Х1 = 1.

3. У = 1, якщо Х1 = 0. 4. У = 0, якщо Х1 = 0.

5. Всі вказані значення у є помилковими.

Т5

Яку кількість інформації ми отримаємо, якщо дізнаємося результат підкидання 10-тикопійочної монети?

1. 10 біт;

2. log₂ 10 біт;

3. 2  log₂ 5 біт;

4. 1 + log₂ 5 біт;

5. 2 біта;

6. 1 біт.

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді.

Т6

Чому дорівнює кодова відстань (відстань Хеммінга) між цими двома кодовими комбінаціями 00011 та 1100?

1. 0;

2. 1;

3. 2;

4. 4;

5. її не можливо розрахувати.

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді.

Т7

Які дві кодові комбінації слід вилучити з нерівномірного коду

{ 01   00   110  1111  11101   11100   10   010   011   111 }, щоб він перетворився у префіксний?

1. 01  та  00;

2. 01  та  10;

3. 00  та 111;

4. 01  та  111;

5. 10  та  011.

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді.

Т8

Ємність оперативного запам'ятовувального пристрою, що має m адресних входів і n ліній введення/виводу даних дорівнює:

1.

2.

3.

4.

5.

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді.

Білет № 26

Т1

П ольовий транзистор (див. рисунок) знаходиться в режимі відсічки. Що може призвести до виходу транзистора з цього стану:

1. підвищення напруги на стоці (відносно витоку);

2. зменшення напруги на заслоні (відносно витоку);

3. збільшення напруги на заслоні (відносно витоку);

4. всі вказані зміни напруги не призведуть до виходу транзистора зі стану відсічки;

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді.

Т2

На скільки децибел зростає потужність на виході підсилювача, якщо в його технічних умовах вказано, що коефіцієнт підсилення струму дорівнює 100, а коефіцієнт підсилення напруги – 40 дБ?

Вкажіть номер (чи декілька номерів) правильного варіанта відповіді:

а) 20; б) 30; в) 40;

г) більш 40;

д) між вказаними величинами не має ніякого співвідношення;

е) правильного варіанту відповіді не приведено.

Т3

На рисунках наведені умовні графічні позначення деяких логічних та цифрових елементів.

Вкажіть номер (чи декілька номерів) рисунків (чи відповіді), на якому зображений універсальний тригер з динамічним входом.

1. 2. 3. 4. 5. 6.
