Вариант 1
УСЛОВИЕ:
1 – деталь 2 соединена с деталью 1 сваркой;
2 – деталь 4 свободно вращается на оси;
3 – деталь 3 свободно вращается на оси;
4 – отверстие А глубиной 5 мм. Конусность 1 : 5;
5 – отверстие Б глубиной 20 мм. Резьба метрическая коническая;
6 – отверстие В сквозное. Резьба метрическая цилиндрическая;
7 – оси отв. В расположены перпендикулярно оси дет. 1.
ЗАДАНИЕ:
1 – сделать необходимые виды, разрезы и сечения;
2 – поставить разумные размеры и отклонения;
3 – поставить необходимые условные обозначения.
Вариант 2
УСЛОВИЕ:
1 – деталь 1 соединена с деталью 2 сваркой;
2 – деталь 5 соединена с деталью 6 болтами М14х1.25;
3 – деталь 4 соединена с деталью 2 пайкой;
4 – отверстие А сквозное, расположено параллельно оси отверстия Б;
5 – отверстие Б сквозное;
6 – отверстие В в стенке корпуса (дет. 2.). Резьба метрическая коническая;
7 – отверстие Г расположено на продольной оси детали 4.
ЗАДАНИЕ:
1 – сделать необходимые виды, разрезы, сечения;
2 – поставить разумные размеры;
3 – поставить необходимые условные обозначения.
Вариант 3
УСЛОВИЕ:
1 – деталь 1 соединена с деталью 2 пайкой;
2 – деталь4 соединена с деталью 2 сваркой;
3 – отверстия А глубиной 20 мм. Расположены перпендикулярно торцу детали 2;
4 – отверстие Б глубиной 10 мм. Резьба метрическая коническая;
5 – отверстия В глубиной 5 мм;
6 – ось детали 4 расположена перпендикулярно оси паза в детали 2.
ЗАДАНИЕ:
1 – сделать необходимые виды, разрезы, сечения;
2 – поставить разумные размеры;
3 – поставить необходимые условные обозначения.
Вариант 4
УСЛОВИЕ:
1 – деталь 1 соединена с деталью 2 пайкой;
2 – деталь 3 соединена с деталью 2 сваркой;
3 – отверстие А сквозное;
4 – отверстие Б глубиной 20 мм. Конусность 1:10;
5 – отверстие В сквозное. Резьба трубная.
Расположено перпендикулярно оси отверстия А;
6 – отверстие Г сквозное. Резьба метрическая цилиндрическая;
7 – оси отверстий В и Г перпендикулярны оси детали 3.
ЗАДАНИЕ:
1 – сделать необходимые виды, разрезы, сечения;
2 – поставить разумные размеры;
3 – поставить необходимые условные обозначения.

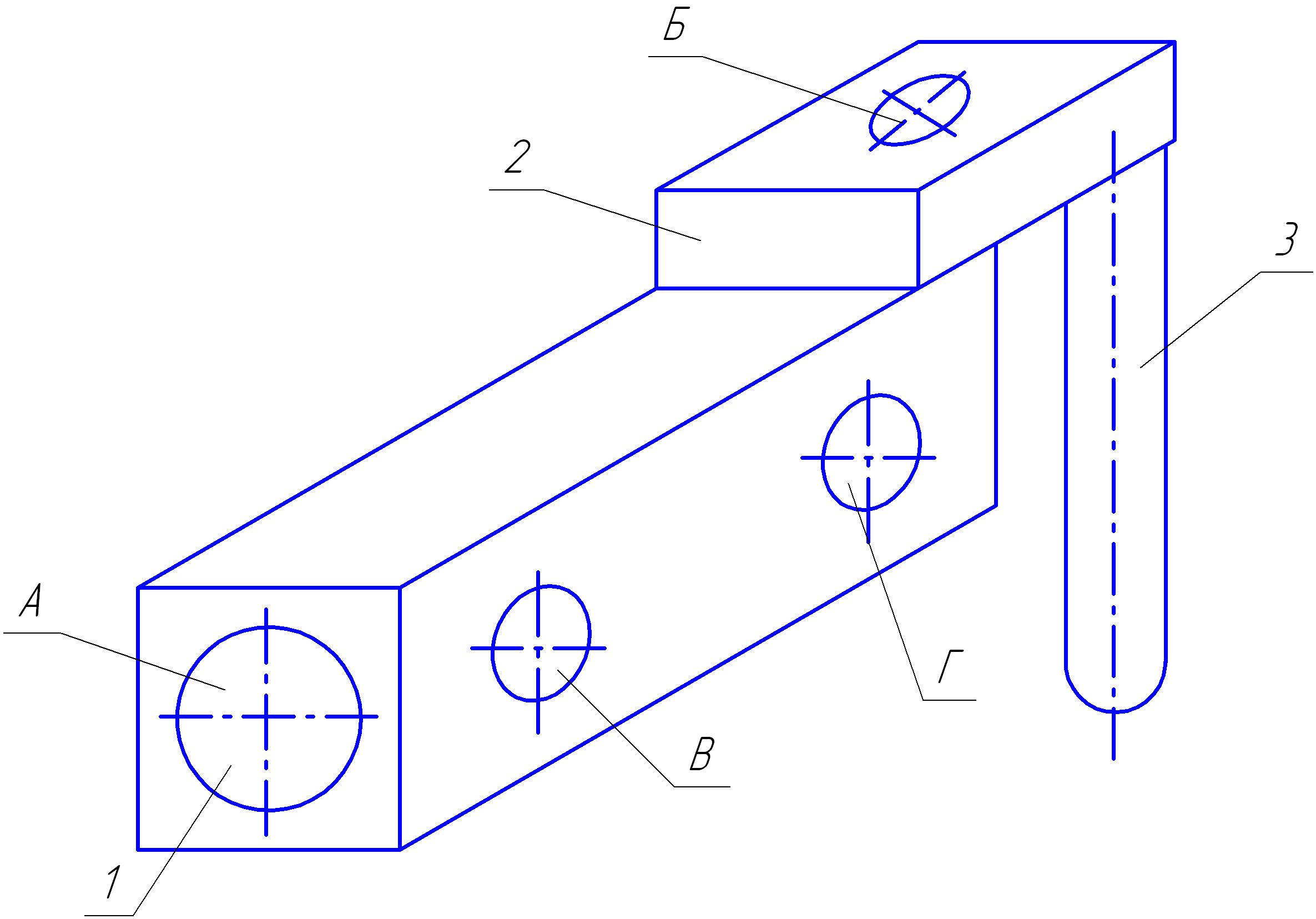

Вариант 5
УСЛОВИЕ:
1 – деталь 2 соединена с деталью 1 сваркой;
2 – деталь 3 (пруток) соединена с деталью 2 (труба) пайкой;
3 – отверстия А сквозное. Резьба метрическая цилиндрическая;
4 – отверстие Б сквозное. Расположено перпендикулярно отверстию Г;
5 – отверстие В глубиной 5 мм.;
6 – отверстие Г сквозное. расположено перпендикулярно продольной оси детали 1.
ЗАДАНИЕ:
1 – сделать необходимые виды, разрезы, сечения;
2 – поставить разумные размеры;
3 – поставить необходимые условные обозначения.

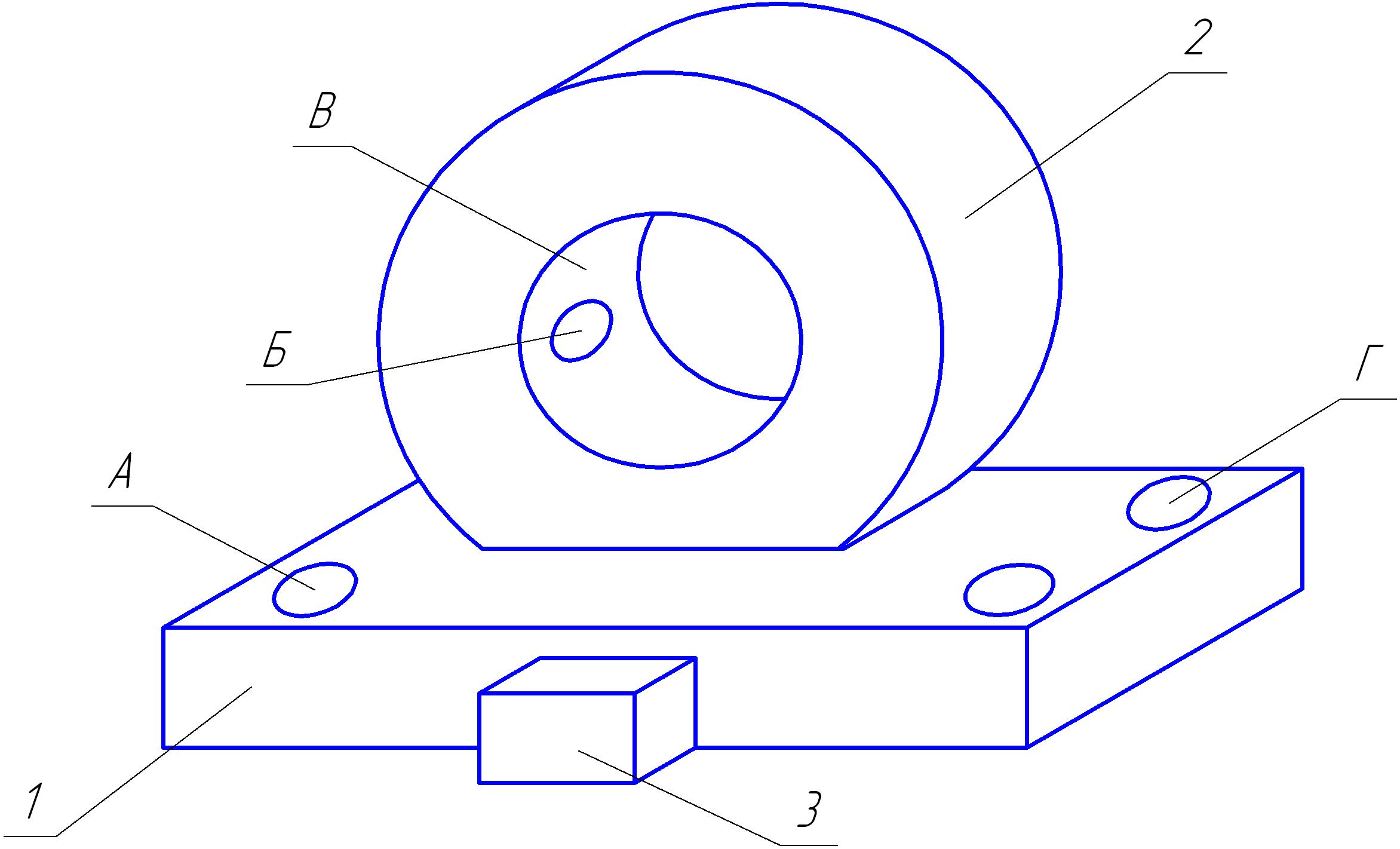

Вариант 6
УСЛОВИЕ:
1 – деталь 1 соединена с деталью 2 склейкой;
2 – деталь 3 соединена с деталью 1 сваркой;
3 – отверстие А сквозное. Расположены симметрично оси паза в детали 1;
4 – отверстие Г сквозное. Расположены симметрично оси паза в детали 1. Резьба метрическая цилиндрическая;
5 – отверстие В сквозное;
6 – отверстие Б сквозное. Резьба метрическая коническая.
Ось отверстия Б расположена перпендикулярно оси паза детали 1.
ЗАДАНИЕ:
1 – сделать необходимые виды, разрезы, сечения;
2 – поставить разумные размеры;
3 – поставить необходимые условные обозначения.
