Выполнение необходимых видов, разрезов и сечений по аксонометрическому изображению деталей и условные обозначения на них сварки, пайки, клейки и резьб
Методические указания и задания
для студентов 1 курса специальностей 190301 – Локомотивы, 190302 – Вагоны
очной формы обучения
Составители: Т. Ю. Зиновьева
В. Н. Новикова
С. В. Путилин
Самара
2009
УДК 744
Выполнение необходимых видов, разрезов и сечений по аксонометрическому изображению деталей и условные обозначения на них сварки, пайки, клейки, и резьб : методические указания и задания для студентов 1 курса специальностей 190301 – Локомотивы, 190302 – Вагоны очной формы обучения / Т. Ю. Зиновьева, В. Н. Новикова, С. В. Путилин. – Самара : СамГУПС, 2009. – 24 с.
Утверждены на заседании кафедры инженерной графики 06.02.2009 г., протокол № 6.
Печатаются по решению редакционно-издательского совета университета.
В методических указаниях приводится теоретический материал по построению трёх и более видов детали, по условному обозначению сварки, пайки, клейки, различных резьб. Разработаны варианты контрольных заданий.
Составители: Зиновьева Татьяна Юрьевна
Новикова Вера Николаевна
Путилин Сергей Викторович
Рецензенты: к.т.н., доцент кафедры «Инженерная графика» СамГУПС А. А. Логунцов;
к.т.н., доцент кафедры «Электрический железнодорожный транспорт» СамГУПС П. В. Шепелин
Редактор И. А. Шимина
Компьютерная верстка Е. А. Самсонова
Подписано в печать 29.07.2009. Формат 60×90 1/16.
Усл. печ. л. 1.5. Тираж 100 экз. Заказ № 166.
© Самарский государственный университет путей сообщения, 2009.
1. Изображение видов, разрезов, сечений
1.1. Виды
Правила изображения предметов и наличие расположения их изображений на чертежах для всех отраслей промышленности и строительства устанавливает ГОСТ 2. 305-68.
За основные плоскости проекций принимают шесть граней куба, на которые может быть спроектирован любой предмет.
Вид – изображение, обращенное к наблюдателю видимой части поверхности предмета.
Виды подразделяются на основные, дополнительные и местные.
ГОСТ 2. 305-68 устанавливает следующие названия основных видов: изображение предмета на фронтальной плоскости проекций (рис. 1, грань 1) называется видом спереди или главным видом, остальные виды имеют следующие названия на грани 2 – вид сверху, на грани 3 – вид слева, на грани 4 – вид справа, на грани 5 – вид снизу, на грани 6 – вид сзади.
При выборе главного вида следует учитывать, что кроме ясного представления о форме и размерах предмета он должен обеспечивать рациональность размещения остальных видов на чертеже.

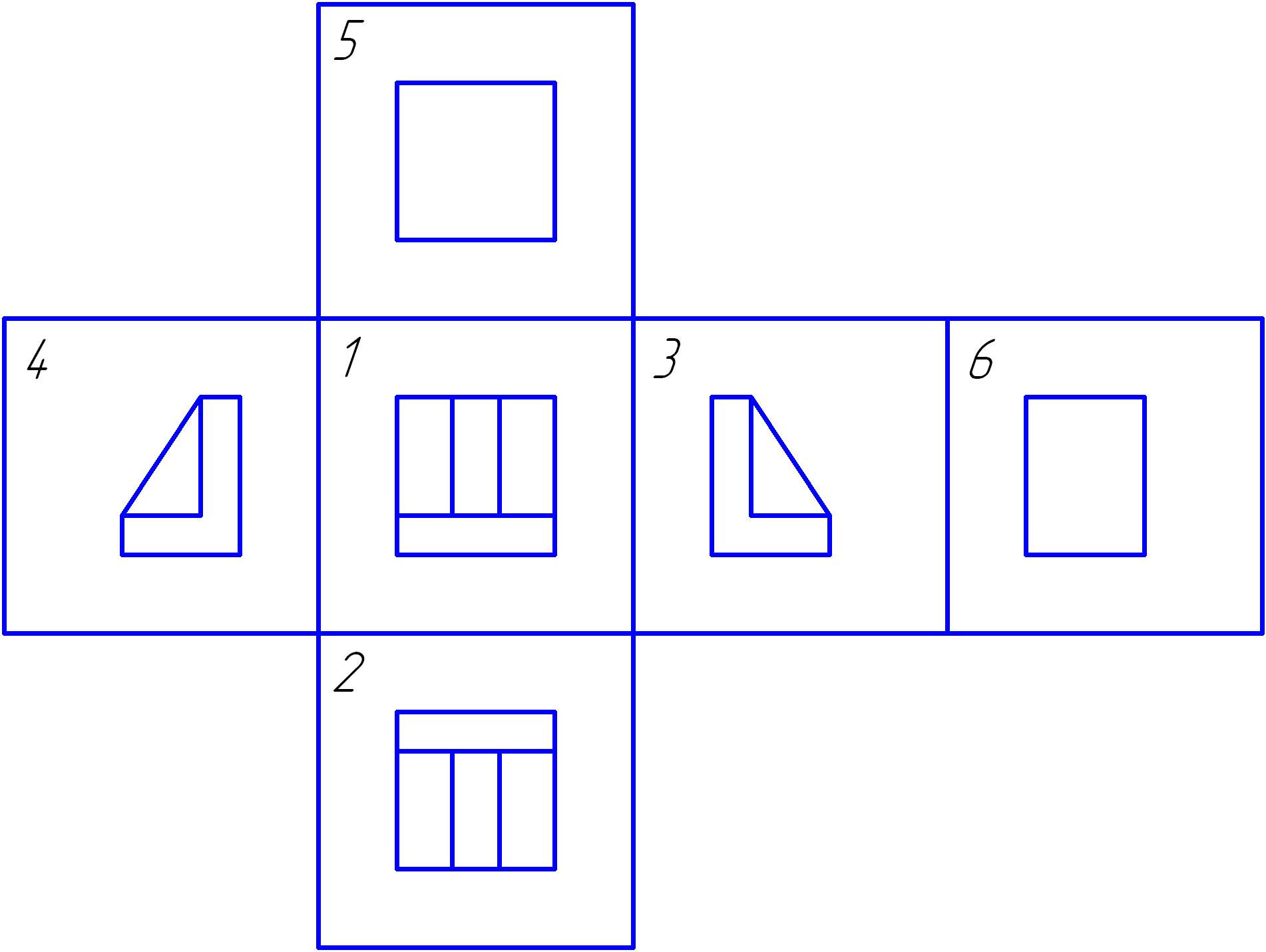

Рисунок 1.1 – Расположение основных видов
1.2. Разрезы
Разрез – изображение предмета, мысленно рассечённого одной или несколькими плоскостями. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней. Все части предмета, пересекаемые плоскостью, заштриховывают, пустоты не штрихуют (рисунок 1.2).
Рисунок 1.2. – Примеры разрезов
В зависимости от расположения секущей плоскости разрезы бывают горизонтальными (секущая плоскость параллельна горизонтальной плоскости проекций), вертикальными (секущая плоскость перпендикулярна к горизонтальной плоскости проекций) и наклонными (секущая плоскость составляет с горизонтальной плоскостью угол, отличный от прямого). Разрезы бывают продольными, если секущие плоскости направлены вдоль длины или высоты предмета (рисунок 1.3) и поперечными, если секущие плоскости направлены вдоль длины или высоты предмета (разрез А-А, рисунок 1.4).

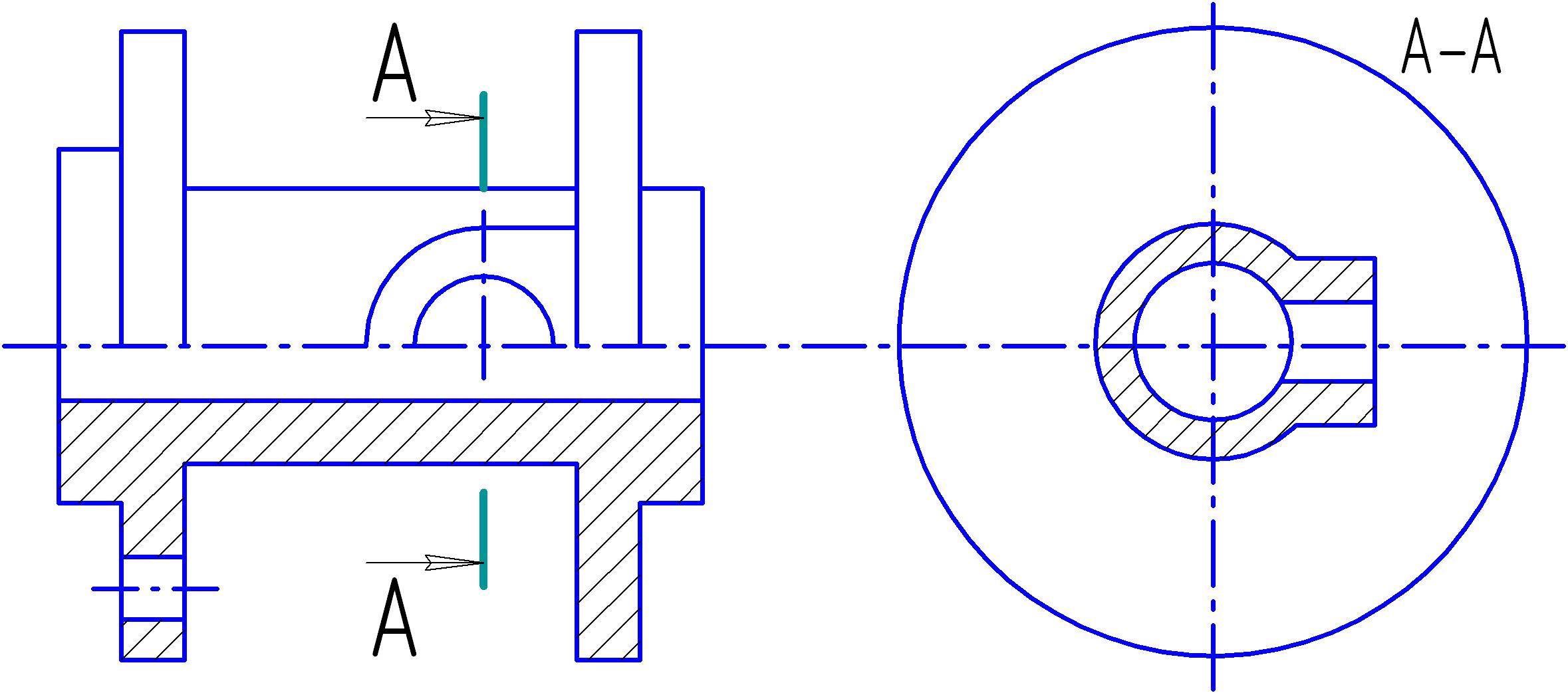

Рисунок 1.3 – Продольный разрез Рисунок 1.4 – Поперечный разрез
При обозначении разреза указывают положение секущей плоскости, а сам разрез отмечают двумя прописными буквами русского алфавита (через тире). На начальном и конечном штрихах следует ставить стрелки, указывающие направление проецирования.
Разрез, служащий для выяснения устройства предмета лишь в отдельном ограниченном месте, называется местным. Его отделяют от вида сплошной тонкой волнистой линией или сплошной тонкой линией с изломами. Местный разрез допускается не обозначать (рисунок 1.5).

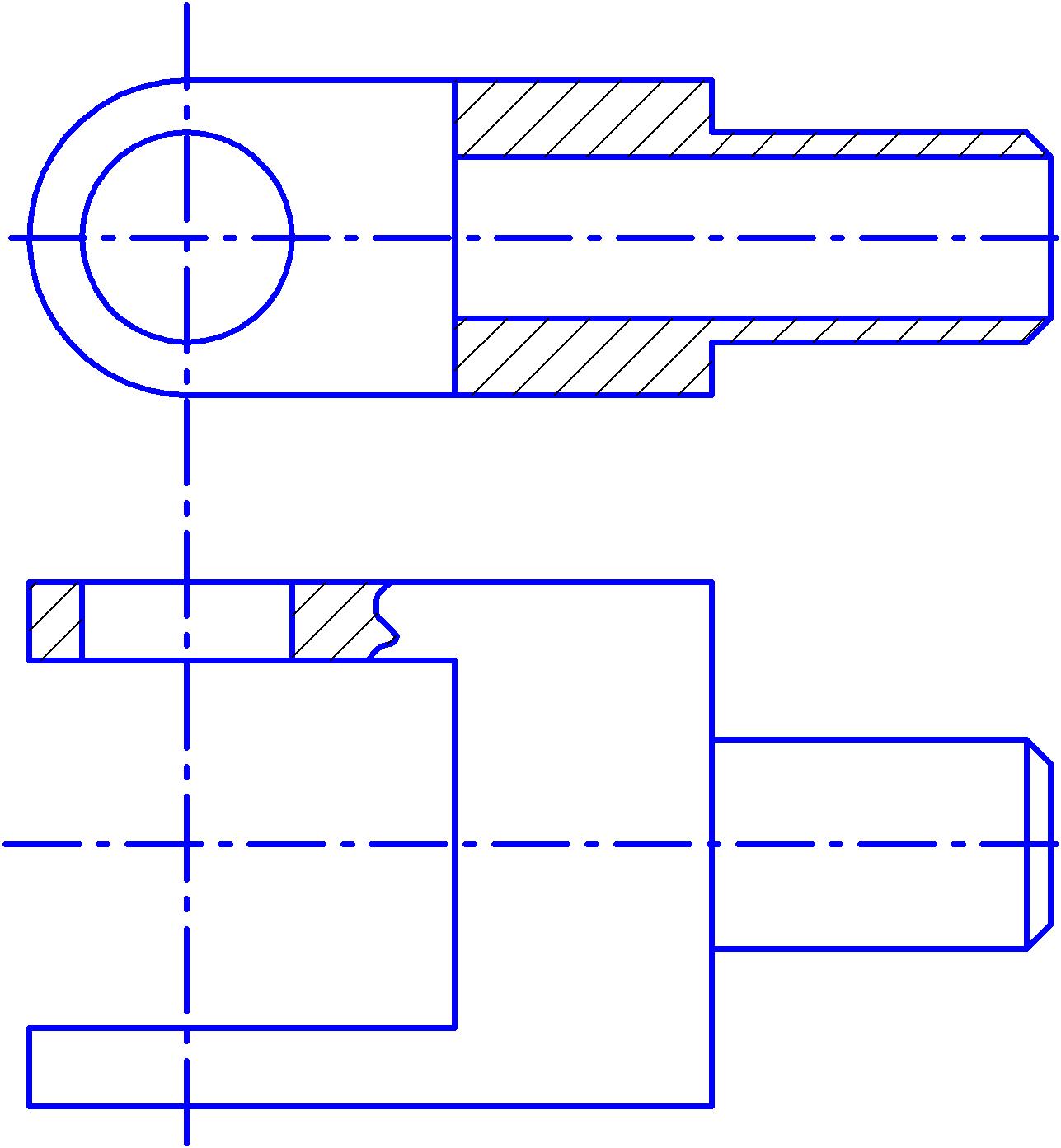

Рисунок 1.5 – Вариант местного разреза
