Строительная механика расчёт стержневых систем
Раздел 1 – расчет статически определимых систем
Составитель: профессор В.П. ВАЛУЙСКИХ
Для студентов 3-го курса специальностей ПГС и ГСХ
Слайды разработаны на основе монографий:
Киселёв в.А. Строительная механика. Общий курс.
– М.: Стройиздат, 1986. – 520 с.
Мухин н.В. Статика сооружений в примерах.
– М.: Высшая школа, 1979. - 304 с.
Содержательная и тематическая структура курса
( Ч а с т ь 1 )
№ учебной недели |
№ п. п. |
Тема цикла лекций |
1 |
Лекция 1 |
В в е д е н и е |
2 |
Лекции 2-4
|
Кинематический анализ сооружений Основы расчёта на подвижную нагрузку |
3 |
||
4 |
||
5 |
Лекция 5 |
Расчёт шарнирно-консольных балок |
6 |
Лекции 6-8 |
Расчёт статически определимых ферм
|
7 |
||
8 |
||
9 |
Лекции 9-10 |
Расчёт трехшарнирных арок
|
10 |
||
11 |
Лекции 11-13 |
Основные теоремы об упругих системах. Определение перемещений
|
12 |
||
13 |
||
14 |
Лекция 14 |
Расчёт статически определимых рам |
15 |
Лекция 15
|
Основы расчёта статически неопределимых систем |
16 |
Лекции 16-17 |
Расчёт статически неопределимых систем методом сил |
17 |
Методическое (мультимедийное) обеспечение курса
№ п. п. |
Тема цикла лекций Слайды |
Лекция 1 |
В в е д е н и е 4-7 |
Лекции 2-4
|
Кинематический анализ сооружений 8-15 Основы расчёта на подвижную нагрузку 16-21 |
Лекция 5 |
Расчёт шарнирно-консольных балок 22-26 |
Лекции 6-8 |
Расчёт статически определимых ферм 27-38
|
Лекции 9-10 |
Расчёт трехшарнирных арок 39-48
|
Лекции 11-13 |
Основные теоремы об упругих системах. 49-52 Определение перемещений
|
Лекция 14 |
Расчёт статически определимых рам - |
Лекция 15
|
Основы расчёта статически неопределимых систем 54-59 |
Лекции 16-17 |
Расчёт статически неопределимых систем 60-76 методом сил |
Л е к ц и я 1
Введение в курс «Строительная механика»
О бсуждаемые вопросы (план лекции)
1. Предмет и задачи строительной механики
2. Понятие о расчётной схеме.
Классификация плоских систем
Виды нагрузок и воздействий
Методы расчёта строительных конструкций
Расчётные схемы опор плоских систем
Принцип независимости действия внешних сил
Классификация плоских стержневых систем
Предмет и задачи строительной механики

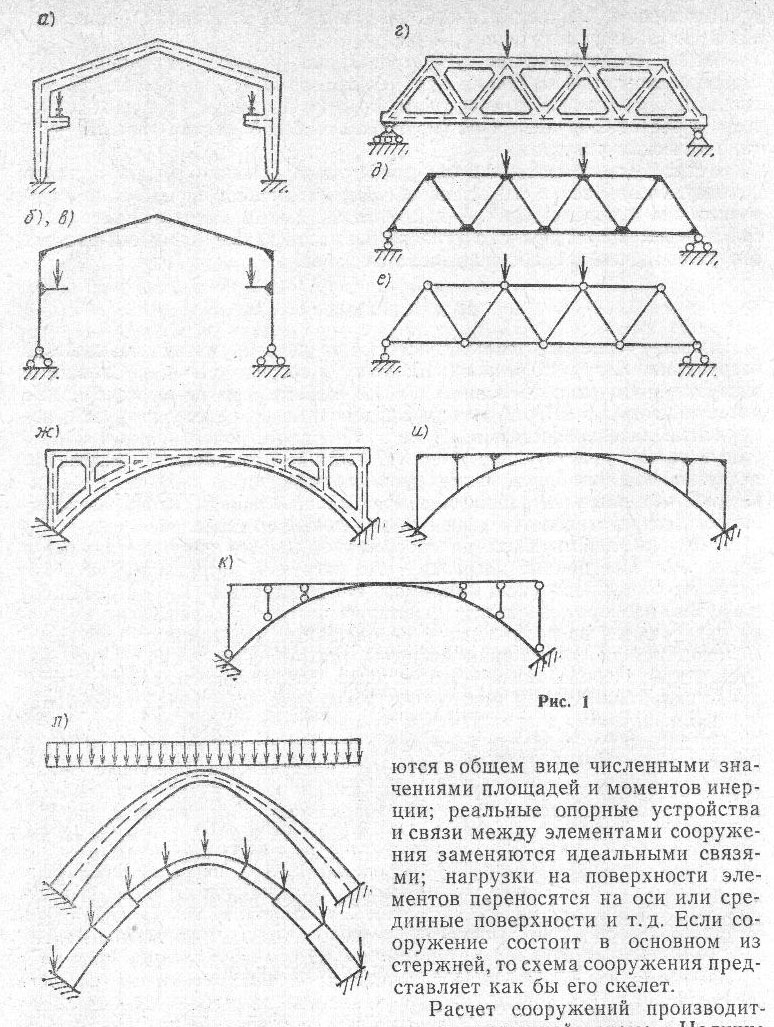

П онятие о расчётной схеме
Р а м а Плоские Ф е р м а

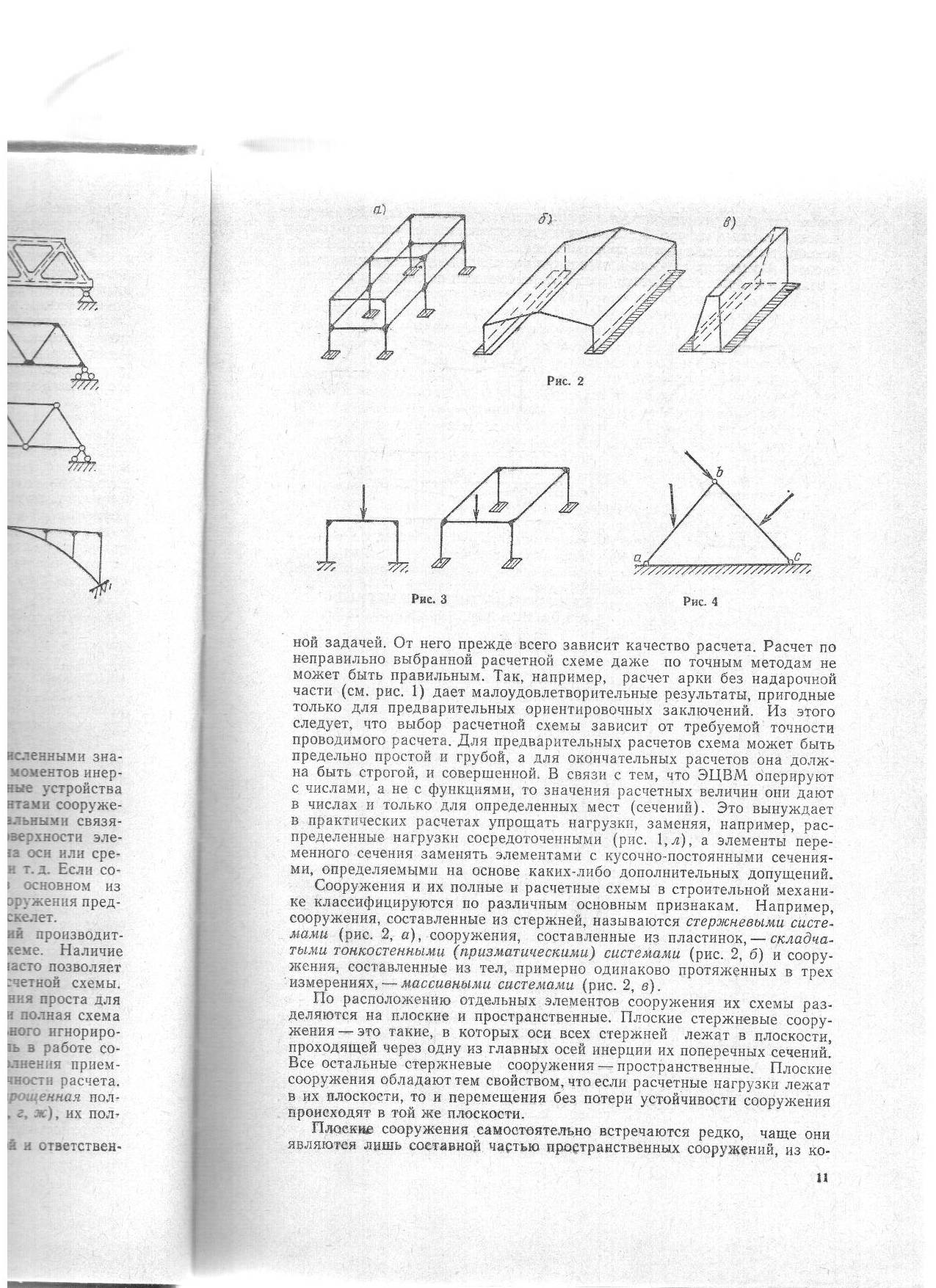

Арк а – комбинированная система Пространственная рама Складчатая система Подпорная стенка
В иды нагрузок и воздействий
Силовые нагрузки + Температурные воздействия + Осадка опор
F ∆tв > ∆tн
∆
