2 Электротехническая часть

2.1 Схема управления до модернизации

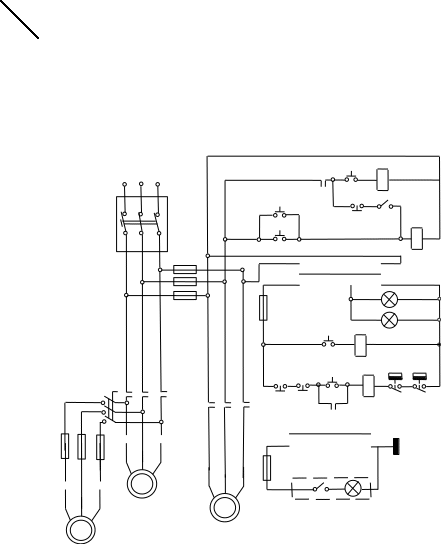

Схему электрическую принципиальную до модернизации представляем на рисунке 1.

4КУ

Э2

А

В

С

К1

АВ

1КУ

2КУ

Э1

1ПР

Т

1ЛС

3ПР

2ЛС

3КУ

К2

1КУ

К1

1РТ

2РТ

ПП

1КВ

2КУ

К1

К2

К1

Т

4ПР

1РТ

2ПР

ЛО

2РТ

Д1

Д3

Д2

Рисунок 1- Схема электрическая принципиальная до модернизации.

Технические данные электрооборудования станка принимаем из [ ] и заносим в таблицу 2.

Таблица 2

Обозначение по схеме

Наименование электроаппаратов, электрооборудования

Кол.

Обозначение

АВ

Выключатель автоматический

1

АК63-3МГ

ПП

Переключатель пакетно-кулачный

1

ПКП-10-19

К1; К2

Пускатель магнитный

2

ПА-312

Т

Трансформатор понижающий

1

ТБС2-0,16

1РТ; 2РТ

Реле тепловое

2

ТРН-40

1ПР

Предохранитель плавкий

3

ПРС-20

Вставка плавкая

3

ПВД-15а

2ПР; 3ПР

Предохранитель плавкий

2

ПРС-6

Вставка плавкая

2

ПВД-2А

4ПР

Предохранитель плавкий

3

ПРС-6

Вставка плавкая

3

ПВД-2а

1КУ;2КУ;3КУ;4КУ

Кнопочная станция

4

ПКЕ511-6

Э1;Э2

Электромагнит

2

МИС-6200Е

ПУ

Переключатель управления

1

ПЕ-011

1КВ

Микропереключатель

1

МП-1101

1ЛС

Лампа сигнальная

2

МН-14

2ЛС

Арматура сигнальная

2

АС-0

ЛО

Освещение местное

1

МО-14

КН1

Набор клеммный

3

КН-6003

Д1

Электродвигатель гидронасоса, мощность 7,5 кВт

1

АО2-31-4СI

Д2

Электронасос, мощностью 0,12 кВт

1

ПА-22

Д3

Электродвигатель ускоренного перемещения стола, мощностью 1,5 кВт

1

АО2-31-4СI

2.2 Анализ системы электропривода

и схемы управления

Для привода главного движения используется асинхронный трехфазный двигатель с короткозамкнутым ротором с коробкой выводов КЗ с левой стороны на напряжение 380/220 В серии АО2 при частоте 50 Гц мощностью 7,5 кВт, частотой вращения 970 мин-1.

В качестве привода насоса охлаждения используется асинхронный трехфазный двигатель с короткозамкнутым ротором мощностью 0,12 кВт, частотой вращения 2800 мин-1, серии ПА.

Напряжение местного освещения 36В и цепи управления 380 В.

В схеме станка применены аппараты устаревших серий, таких как: магнитные пускатели серии ПА, трансформатор ТБС, кнопки КУ и другие.

Применение релейно-контактной схемы, высокого напряжения цепей управления, устаревших марок электродвигателей, таких как АО2 и ПА, и аппаратов управления и защиты влечет за собой целый ряд недостатков данной схемы:

- подгорание контактов реле и пускателя, и, как следствие, меньшую надежность работы схемы;

- большая потребляемая мощность катушек пускателей;

- низкое быстродействие;

- высокий уровень шума в работе;

- низкие КПД и коэффициент мощности, высокие уровни шума и вибрации электродвигателей;

- высокая опасность поражения электрическим током обслуживающего персонала и т.д.

Защита электрооборудования станка от короткого замыкания обеспечивается предохранителями 1ПР, 2ПР, 3ПР, 4ПР,а также автоматического воздушного выключателя АВ. Включение двигателя насоса охлаждения осуществляется с помощью пакетно-кулачкового переключателя ПП, местного освещения тумблером.

Все вышеизложенные положения объясняют необходимость модернизации электрооборудования и схемы управления станка.

2.3 Предложения по модернизации

Разработку схемы управления станком 7М430 ведем согласно с предложениями по модернизации.

В схеме станка применяется магнитные пускатели, из-за чего снижается надёжность в работе. Поэтому переводим схему на бесконтактное управление, что позволит снизить уровень шума и габариты полученной схемы. Заменяем магнитный пускатель К1, в силовой цепи двигателей Д1 и Д2, на тиристорный пускатель с управлением на герконовом реле, который более быстродействующий, имеет малые габариты и вес, не чувствителен к влиянию окружающей среды, более надёжен. Магнитный пускатель К2 заменяем на герсиконовой контактор. Электромагниты Э1 и Э2 заменяем на электромагниты новой серии, которые более быстродействующие, надежные. Напряжение сети в силовую цепь и цепь управления подаётся с помощью вводного автоматического выключателя QF2. Для питания силовой цепи используем напряжение 380В переменного тока. Переводим питание цепи управления с 380В переменного тока на постоянное напряжение 24В, которое является безопасным для обслуживающего персонала. Поэтому устанавливаем разделительный трансформатор TV1, имеющий одну первичную и две вторичные обмотки. В результате питание местного освещения осуществляется напряжением 24В переменного тока, а цепей управления от 24В постоянного тока через выпрямительный диодный мост. Устанавливаем более современные серии электродвигателей АИР, так как при их изготовлении использованы высокопрочные алюминиевые сплавы и пластмассы, применена более совершенная система вентиляции, обеспечивающая снижение температуры нагрева двигателей. Они удобны в монтаже и эксплуатации и имеют высокий коэффициент полезного действия. Применение в их конструкции подшипников с улучшенными виброакустическими характеристиками позволяет снизить уровень шума и вибраций при работе. Устанавливаем современные конструкции электрических аппаратов, которые обладают высокой надёжностью и быстродействием, удобством в обслуживании и монтажа. Вместо предохранителей в силовой цепи устанавливаем автоматический выключатель, обеспечивающий более надёжную защиту электрооборудования станка.
