Условное графическое обозначение
Полевой транзистор с изолированным затвором и встроенным каналом «n»- типа
Рис.31
2) Полевой транзистор с изолированным затвором и встроенным каналом «p»- типа
Рис.32
Полевые транзисторы с изолированным затвором и индуцированным каналом.
Рассмотрим на примере транзистора с каналом «n»-типа:
Рис.33
Принцип включения: И-С включается так, чтобы основные носители двигались от И к С: на затвор подается такой потенциал, чтобы создавался канал того же типа как И,С.
На нашем примере на З подает плюс, поэтому электрическое поле З притягивает электроны и у З создается канал (индуцированный). Напряжение З-И, при котором создается канал, называется пороговый (U п).
Основное свойство: Iк = Iс заметно зависит от U з-и, начиная с U п.
Покажем это на характеристиках:
Рис.34
Рис.34а
Виды и условные графические обозначения
1. Полевой транзистор с изолированным затвором и индуцированным каналом «n»- типа
Рис.35
2. Полевой транзистор с изолированным затвором и индуцированным каналом «p»- типа
Рис.36
Тема 3. Тиристоры и оптроны
Назначение, устройство, принцип действия, принцип включения, основное свойство, виды, УГО тиристоров
Назначение, устройство, принцип действия, принцип включения, основное свойство, виды, УГО оптронов
I. Тиристор – полупроводниковый прибор, имеющий три p-n-перехода и три вывода: анод (А), катод (К), управляющий электрод (Уэ).
*Анод – это вывод крайней «p1»-области;
*Катод-это вывод крайней «n2»-области;
*Управляющий электрод-это вывод средней области.

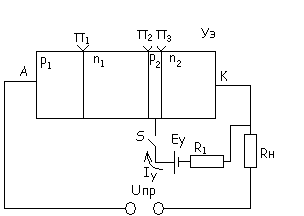

Рис.40

Уэ
+
Принцип включения:
На аноде (А) плюс на катоде (К) минус – прямое включение (Uпр.); p-n-переход управляющего электрода (Уэ) включается в прямом направлении.
Работа
а) Ключ S разомкнут, Uпр увеличивается от 0 до Uвкл., при этом p-n-переходы П1, П3 – открытый (прямое включение), П2 – закрытый (обратное включение), поэтому ток нагрузки Iн = Iа (ток анода) очень мал – тиристор закрыт.
б) Ключ S – разомкнут, при Uпр = Uвкл, происходит пробой p-n-перехода П2, Iн определяется Rн – тиристор открывается.
в) Ключ S замкнут, под действием источника Еу электроны из области n2 входят в область p2 и способствуют пробою p-n-перехода П2. В результате тиристор открывается при меньшем напряжении включения.
Чем больше ток управления Iу, тем Uвкл меньше.
Основное свойство тиристора:
Тиристор имеет три устойчивых состояния:
При обратном включении (А «-», К «+») тиристор всегда закрыт;
При прямом включении, если U пр. увеличивается от 0 до U вкл., тиристор закрыт;
При U пр.= U вкл. тиристор открывается.
Тиристор закрывается, если ток анода Iа станет меньше тока удержания (Iа < Iа уд).
Например, тиристор закрывается при Uа = 0.
Тиристоры применяются:
в качестве бесконтактных реле;
в управляемых выпрямителях (регулирует I и U);
в тиристорных приводах управляющих работой электрических двигателей;
в инверторах – преобразователях постоянного тока в переменный ток и наоборот.
