12.Песковые площадки
Для подсушивания песка, поступающего из песколовок, предусматриваются площадки с ограждающими валиками, располагаемые вблизи песколовок.
Полезная площадь песковых площадок составит:
где: h – нагрузка на площадку, которую необходимо принимать не более 3 , (с периодической выгрузкой подсушенного песка в течение года).
Принимаем 2 карты песковых площадок с размерами каждой в плане 15 х 10 м с высотой ограждающего валика 1 м. Посреди карты предусматривается забор из досок. Удаление воды с площадок в дренажную сеть происходит через водосливы с переменной отметкой порога. Схема песковых площадок представлена на рис. 5.11.
Удаляемая с песковых площадок вода направляется в начало очистных сооружений. Объём дренажных вод, отводимый за сутки с песковых площадок, при разбавлении песка в пульпе 1: 20 по массе составит:

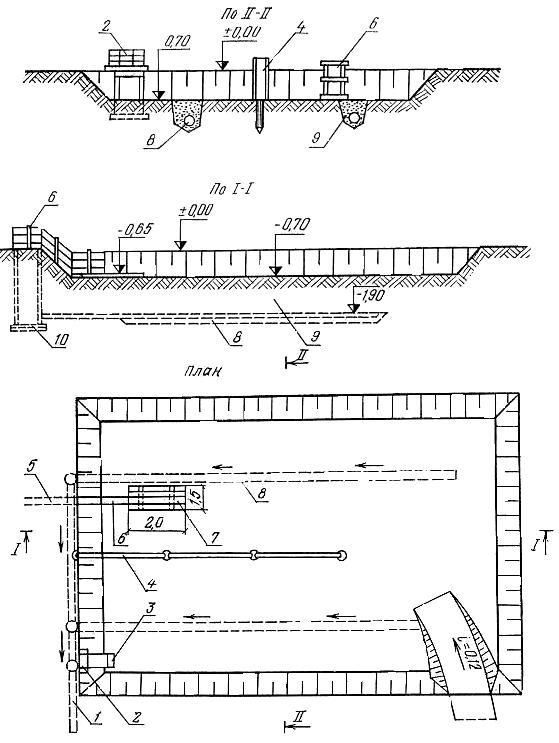

Рис. 5.11 - Схема песковой площадки
1- сборная дренажная линия; 2- мостик; 3- шахтный водосброс; 4- перегородка из досок; 5- пескопровод; 6- сливной лоток; 7- деревянный щит; 8- дренажная труба (d = 75мм); 9- дренажная канава; 10 – дренажный колодец.
13. Илоуплотнители.
Приток биоплёнки и сырого осатка после аэробного стабилизатора:
(5.71) где – максимальный прирост осадка ,мг/л
С – концентрация осадка, равная 4000 г/м3.
(5.72)
Полная площадь поперечного сечения илоуплотнителя:
(5.73)
где – максимальный объём жидкости, отделяемой в процессе илоуплотне-ния за 1 час;
V – скорость движения жидкости в отстойной зоне уплотнителя(0,1мм/с).
(5.74)
где Р1 и Р2 – влажность поступающего и влажность уплотнённого осадка соответственно,%
Принимаем в качестве илоуплотнителя первичные вертикальные отстойники диаметром 9 м; высотой цилиндрической части 4,2 м; высотой конической части 5,1 м; расчётная глубина проточной части 3,8 м; полезная площадь 62,05 м2.
Число отстойников:
(5.75)
Продолжительность уплотнения осадка
(5.76)
Продолжительность хранения:
(5.77)
Так как продолжительность хранения больше продолжительности уплотнения, то можно применять выбранный илоуплотнитель.
Принимаем 3 рабочих и 1 резервный вертикальный отстойник.
Расход уплотненного стабилизированного осадка:
(5.78)
где – влажность стабилизированного осадка
– влажность стабилизированного уплотненного осадка, принимается 96%
Расход иловой воды, отводимой из илоуплотнителей избыточного ила и илоуплотнителей стабилизированного осадка:
(5.79)
14.Аварийные иловые площадки
В качестве резервного метода обезвоживания принимаем сушку на аварийных иловых площадках с естественным основанием. Аварийные иловые площадки рассчитываются на 20% годового объема осадка.
Полезная площадь иловых площадок:
где Vобщ – расход сброженного осадка, подаваемого на обезвоживание, м3/сут;
К – нагрузка на иловые площадки, табл. 64[6], м3/(м2·сут);
n – климатический коэффициент, чертеж 3 [6];
Количество карт:
шт
Согласно пункту 6.391 [6] принимаем 7 карт, площадь каждой составляет 2800 м2, размеры 35 x 80 м. Рабочая глубина карты 0,7 м. Общая строительная глубина карты 1 м.
