7. Классификация оптических волокон по характеристикам дисперсии.

С точки зрения на дисперсию, все существующие одномодовые волокна разбиваются на три основных типа:

- волокна с несмещенной дисперсией SF

- волокна со смещенной дисперсией DSF

- волокна с ненулевой смещенной дисперсией NZDSF

10. Затухание оптического сигнала в ОВ. Поясните природу состовляющих этого явления.

При передаче световой энергии по световоду часть ее безвозвратно теряется, из этого следует что длина линии должна быть конечной.

Природа затухания включает 2 составляющих

Общее затухание в ОВ оценивают:

Затухание в ОВ – это характеристика, которая обуславливается дальностью линии связи. Затуханием называется потеря оптической энергии по мере движения света по волокну. Затухание бывает: – собственные потери(внутренние) и – кабельные потери(радиальные). В свою очередь собственные потери делятся на: – потери на поглощение и – потери на рассеяние.

– потери на поглощение. Составляютя как из собственных потерь в кварцевом стекле (ультрафиол. и инфракрасные поглощения), так и из потерь, связанных с поглощением света в примесях( легирующие добавки – редкоземельные металлы, фосфор, Al).

– потери на рассеивании, определяются параметрами релеевского рассеяния (Рэлеевское рассеяние вызвано наличием неоднородностей микроскопического масштаба в волокне. Свет, попадая на такие неоднородности, рассеивается в разных направлениях. В результате часть его теряется в оболочке. Эти неоднородности неизбежно появляются во время изготовления волокна.,) и зависят от длины волны, изменяются по закону и сильно проявляются в области коротких волн. ( Не идеальные границы)

– кабельные (радиальные) потери, обусловлены скруткой, деформациями и сгибами волокон, которые возникают при наложении покрытий и защитных оболочек во время производства и инсталляции кабеля. При исполнении ТУ при прокладке кабеля номинальный вклад со стороны радиальных потерь составляют не более 20% от общего затухания. Собственные потери – примеси, пузырьки воздуха.

Лучшие образцы по потерям световой энергии характеризуются значением =0,2–0,4дБ/км.

11. Соединения оптических волокон. Основные типы и особенности конструкции. Причины потерь световой энергии в разъемных соединителях ов.

Метода страница 38.

Конструктивные особенности:

-угловые смещения:

-радиальных смещениях:

-осев.смещениях:

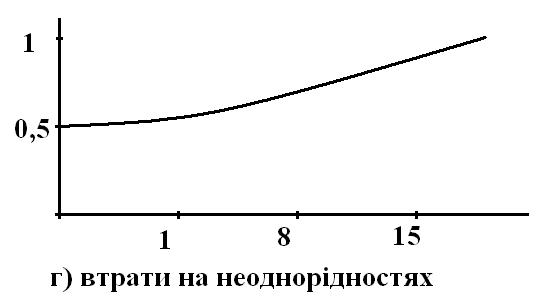

-неоднородностях:

- потери на обратном отражении в сл.воздуш.зазора (n=1) и стекл.волокна (n=1,5) величина потерь обуслов-ных обр. отражением = 11дБ

12. Потери световой энергии в разъемных соединителях ов. Поясните природу этих потерь и методы их оценки.

Характеристики разъемных соединений в ВОС

Тип конектора	Материал конечника	Средние потери, дБ на =1,3 мкм
		ММ(62,5/125)	ОМ
ST	Кераміка	0,25	0,3
SC	Кераміка	0,2	0,25
FC	Кераміка	0,2	0,6
Биконечный	Пластмаса	0,7	-----

Основные требования: - минимальные потери; - низкие обратные потери; - большое количество циклов использования; - простота изготовления и установки. Потери в разъмных соединениях

Коеффициент проходжения

Вносимые потери a = -10*lgD = -10lg(P_out/P_in), дБ

Значения потерь колеблется в пределах 0,3...0,5дБ

Потери делятся в соответствии со схемой:

В сл.справ-ти: -диаметры серцевины, и NA₁<=NA₂ - потерь нет

Когда же неравенства не выполняются существуют следующие виды потерь:

-парная вариация диаметров серцевин; - парная вариация показателей преломлення; -парная вариация числових апертур; -вариация ексентрисете-тов серцевина/оболочка; -концентричность серцевин разних волокон;-потери

при вариации диамет-в: , дБ; -потери при вариации показателей преломления: , дБ; --: , дБ
