Ответы по электротехнике.
Электрическая цепь, электрическая схема, схема замещения. Основные элементы электрической схемы.
Э
Пример разветвленной электрической цепи:

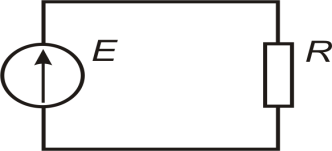

Пример электрической цепи:
лектрическая цепь — совокупность устройств, элементов, предназначенных для протекания электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий сила тока и напряжение. Электрические цепи подразделяют на неразветвленные и разветвленные.
Э
лектрическая
схема —
это документ,
содержащий в виде условных изображений
или обозначений составные части изделия,
действующие при помощи электрической
энергии, и их
взаимосвязи. Зависимость тока, протекающего
по сопротивлению, от напряжения на этом
сопротивлении называют вольт-амперной
характеристикой (ВАХ). По оси абсцисс
на графике обычно откладывают напряжение,
а по оси ординат — ток. Сопротивления,
ВАХ которых являются прямыми линиями,
называют линейными, электрические цепи
только с линейными сопротивлениями —
линейными электрическими цепями.
Сопротивления, ВАХ которых не являются
прямыми линиями, то есть они нелинейны,
называют нелинейными, а электрические
цепи с нелинейными сопротивлениями —
нелинейными электрическими цепями.
Примерами линейных (как правило, в очень хорошем приближении) цепей являются цепи, содержащие только резисторы, конденсаторы и катушки индуктивности. Также как линейные в определенных диапазонах могут рассматриваться цепи, содержащие линейные усилители и некоторыми другими электронными устройствами, содержащими активные элементы, но имеющими в определенных диапазонах достаточно линейные характеристики.
Эквивалентная схема (схема замещения, эквивалентная схема замещения) — электрическая схема, в которой все реальные элементы заменены максимально близкими по функциональности цепями из идеальных элементов. Введение понятия эквивалентная схема позволяет «связать» мир реальных компонент и мир их идеальных приближений. Эквивалентная схема представляет собой цепь только из идеальных компонент, которая функционирует примерно также, как и исходная схема. В эквивалентной схеме могут быть отражены, при необходимости, различные паразитные эффекты: утечки, внутренние сопротивления и т.д. Эквивалентная схема может составляться как для одного элемента, так и для сложной цепи.
Резистор. Идеальный резистор характеризуется только сопротивлением. Индуктивность, емкость, а также сопротивление выводов равны нулю.
Конденсатор. Идеальный конденсатор характеризуется только ёмкостью. Индуктивность, утечка, тангенс угла потерь, диэлектрическое поглощение а также сопротивление выводов равны нулю.
Катушка индуктивности. Идеальная катушка индуктивности характеризуется только индуктивностью. Емкость, сопротивление потерь, а также сопротивление выводов равны нулю.
Источник ЭДС. Идеальный источник ЭДС характеризуется только своим напряжением. Внутреннее сопротивление и сопротивление выводов равны нулю.
Источник тока. Идеальный источник тока характеризуется только своим током. Утечка равна нулю.
Проводники. Элементы эквивалентной схемы соединены идеальными проводниками, то есть индуктивность, емкость и сопротивление проводников равны нулю.
