6.Стандарты плезиохронной иерархии. Группообразование с двухсторонним согласованием скоростей

Плезиохронная цифровая иерархия (ПЦИ, PDH, Plesiochronous Digital Hierarchy) — цифровой метод передачи данных и голоса, основанный на временном разделении канала и технологии представления сигнала с помощью импульсно-кодовой модуляции (ИКМ).’

В технологии PDH в качестве входного используется сигнал основного цифрового канала (ОЦК), а на выходе формируется поток данных со скоростями n × 64 кбит/с. К группе ОЦК, несущих полезную нагрузку, добавляются служебные группы бит, необходимые для осуществления процедур синхронизации и фазирования, сигнализации, контроля ошибок (CRC), в результате чего группа приобретает форму цикла. ИКМ модуляция- с частотой 8 кГц происходит дискретзация, квантование и кодирование 8ю битами = 64 кбит/с. Период - 125 мкс.

Существует 3 мировые системы PDH, использующие различные коэффициенты мультиплексирования на разных уровнях иерархии:

1. европейская - коэф.мультиплексирования=4, обозначение - E

2. американская - T

3. японская - J

В европейской на каждой следующей ступени объединяются цифровые потоки от четырех систем предшествующей ступени. Объединяемые цифровые потоки имеют одинаковые номинальные тактовые частоты.

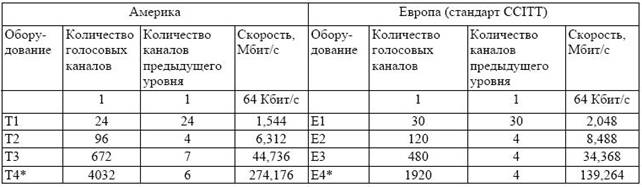

Ряд скоростей:

Т4 - не стандартизирован, сущ-ет Е5.

Среда распространения м.б.: симметричный кабель (витая пара), коаксиальный кабель, ВОЛС, РРЛС.

Недостатки сети PDH:

1. побитный способ мультиплексирования не дает возможности непосредственного вывода низкоскоростных потоков из высокоскоростных (чтоб вывести Е1 из Е4 - нужно 6 мультиплексоров).

2. Многоступенчатость восстановления синхронизации при её нарушении

3. Слабая система управления сетью, малое кол-во служебных каналов, затруднена маршрутизация

4. Малые скорости передачи для современных систем

5. Плохая совместимость 3х систем различных стандартов.

Системы ПЦИ используются, в основном, как системы первого уровня в сетях доступа.

В рамках плезиохронного объединения различают варианты с одно- и двухсторонним согласованием скоростей. Построение цикла вторичного цифрового сигнала, получаем путем временного асинхронного объединения четырех первичных цифровых сигналов с использованием двухстороннего согласования скоростей (рис1).

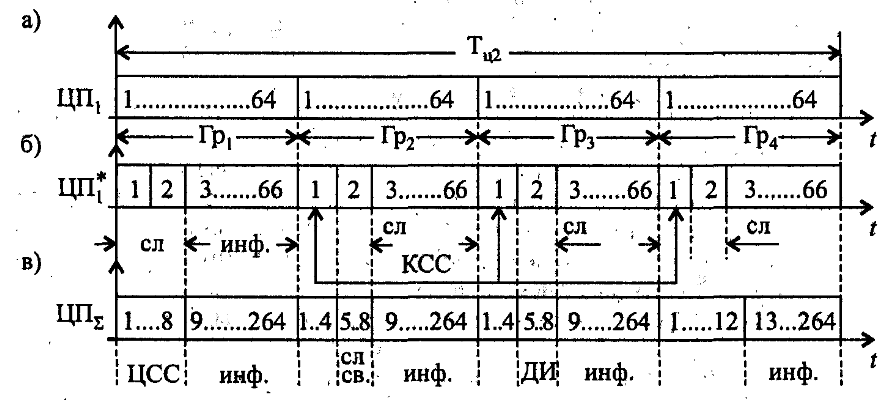

В нормальном режиме в блок асинхронного согласование входит 356 информационных символов(рис1а). Для уменьшения объема памяти БАС (блок асинхронного согласования) цикловой сигнал преобразованного потока на выходе БАС формируется в виде последовательных 4 подциклов (Гр1-Гр4). Каждая группа (рис1б) включает 66 импульсных позиций(ИП). Первые две ИП в первой группе (рис1в) пустые, они отведены для формирования циклового синхросигнала (ЦСС). Остальные позиции – заняты информационными символами.

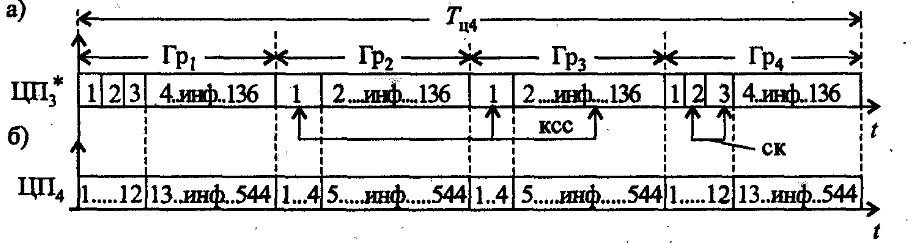

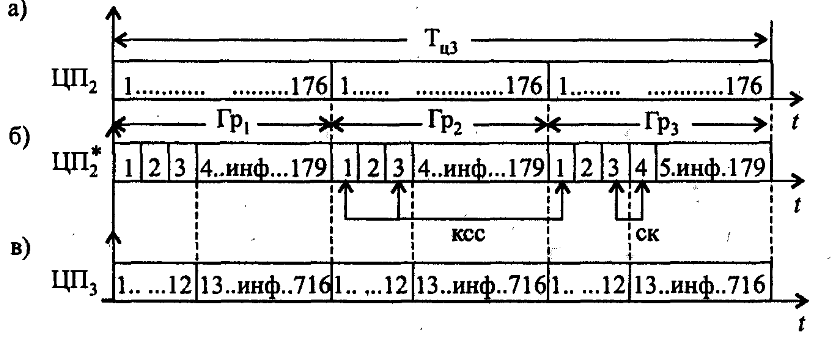

В ременное группообразование третичного(рис2) и четвертичного(рис3) цифровых сигналов при двухстороннем согласовании скоростей выполняется по структурной схеме (рис2 и рис3), отличие состоит в организации цикла передачи. Для третичного временного группообразования (ТВГ) Цикл передачи имеет период Тц3 = 0,5Тц2 = 62,5 мкс и делится на три подцикла (группы) длительностью Тпцз = Тцз /3. При формировании четверичного цифрового потока методом двухсторон­него согласования скоростей цикл передачи (рис. 12.37) уменьшается до значения Тц4 = Тцз/4 = 15,625 мкс, при этом цикл разделяется на четыре подцикла (группы) длительностью Тпц4 =Тц4/4.
