4. Система передачи к-3600

На магистральных участках сети связи организуются мощные пучки каналов ТЧ. Такие пучки передаются с помощью широкополосных линий передачи, построенных на основе коаксиальных кабелей. Обычно применяется коаксиальный кабель типа КМ-4 и КМБ-8/6. Системы передачи, работающие по этим коаксиальным кабелям, являются АСП типа К-3600, К1920П и VLT-1920.

С истема передачи К-3600 позволяет по 1 коакс. паре организовывать 3600 каналов ТЧ или 1800 каналов ТЧ + 1 канал ТВ вещания. Линейный спектр системы занимает полосу частот 812-17596 кГц.

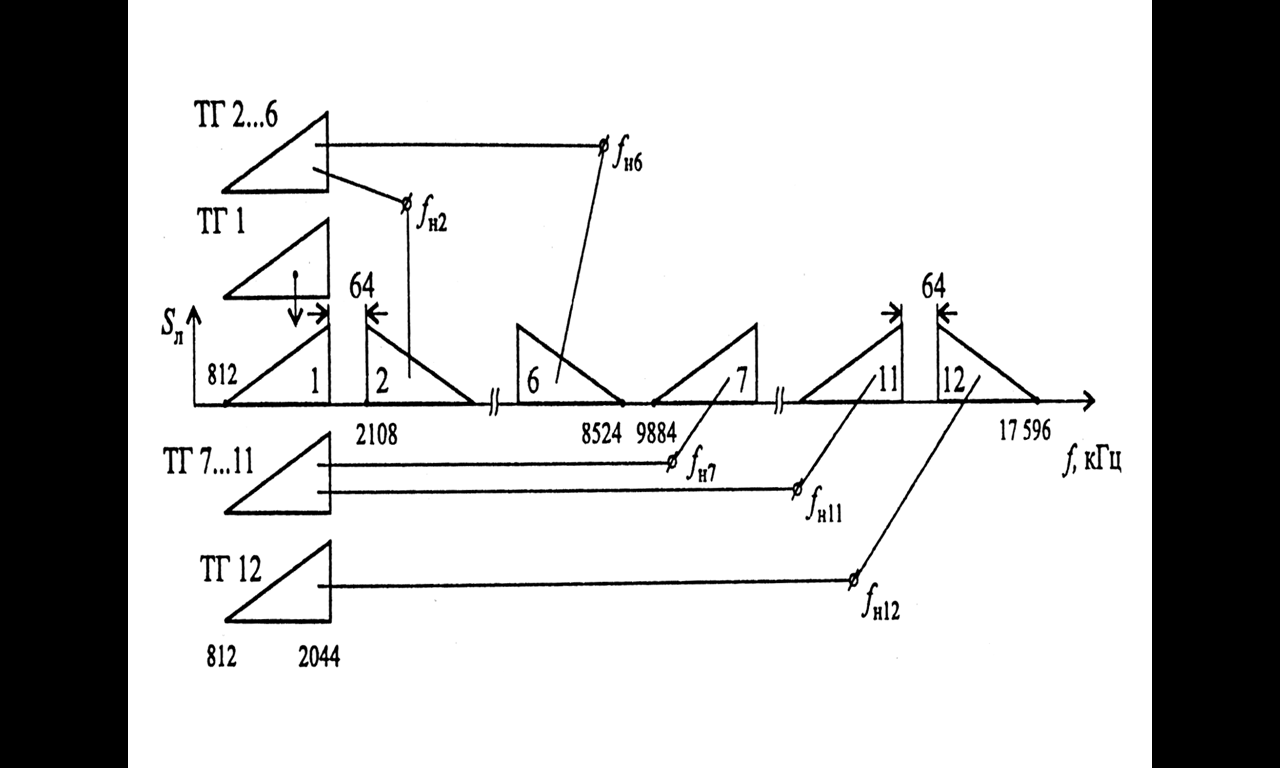

Р ис. 19.1 – Формирование линейного спектра

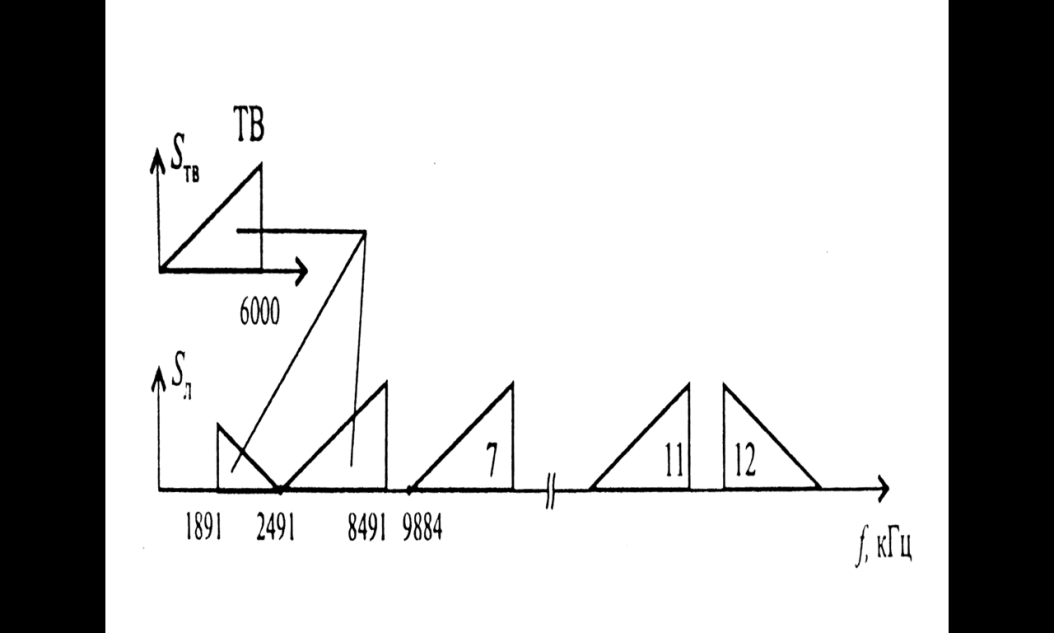

Рис.19.2 – Формирование линейного спектра при передаче ТВ сигнала

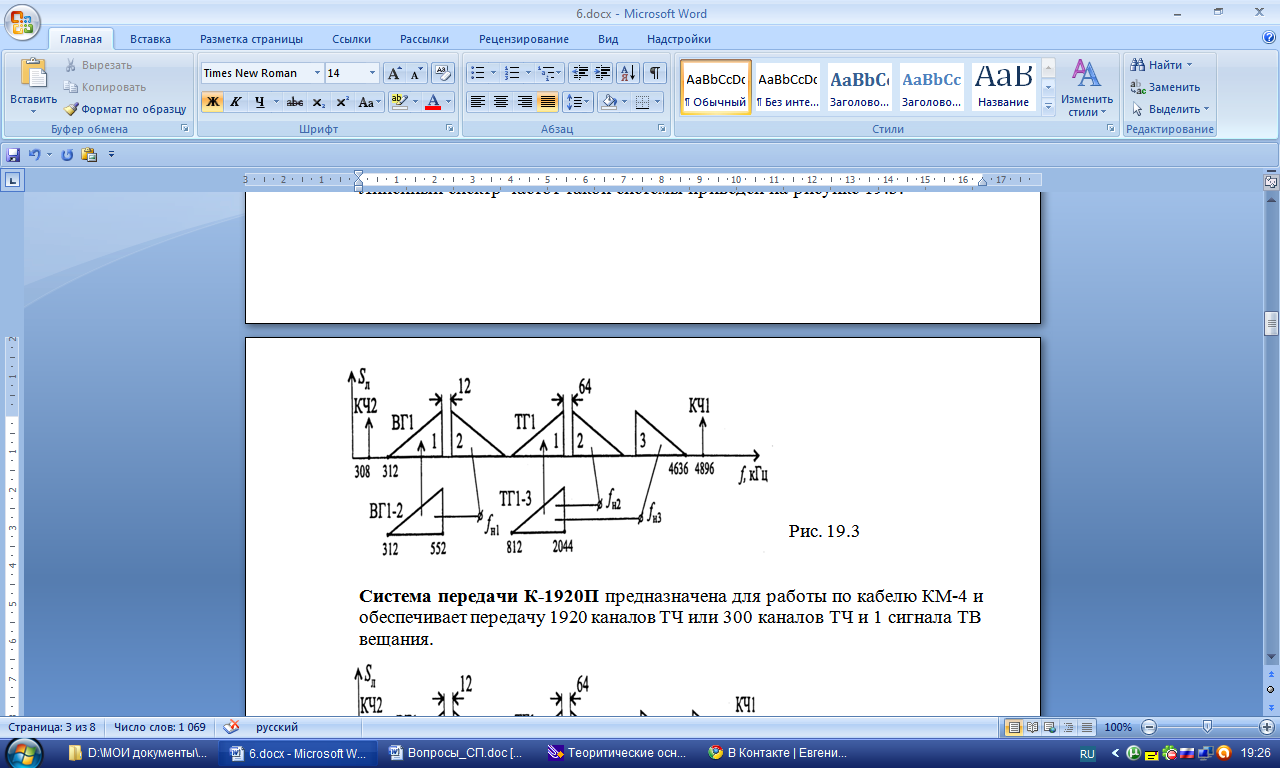

П ри использовании комбинированного кабеля КМБ-8/6 малогабаритные коаксиальные пары отводят для работы распределительной системы К-1020Р, которая обеспечивает организацию пучков каналов ограниченной протяженности вдоль трассы магистральных кабелей связи. Линейный спектр частот такой системы приведен на рисунке 19.3.

5. Врк. Временное объединение аналоговых сигналов и цифровых потоков

Различают два вида временного уплотнения:

а) уплотнение сигналов в аналого-импульсной форме;

б) уплотнение сигналов в цифровой форме.

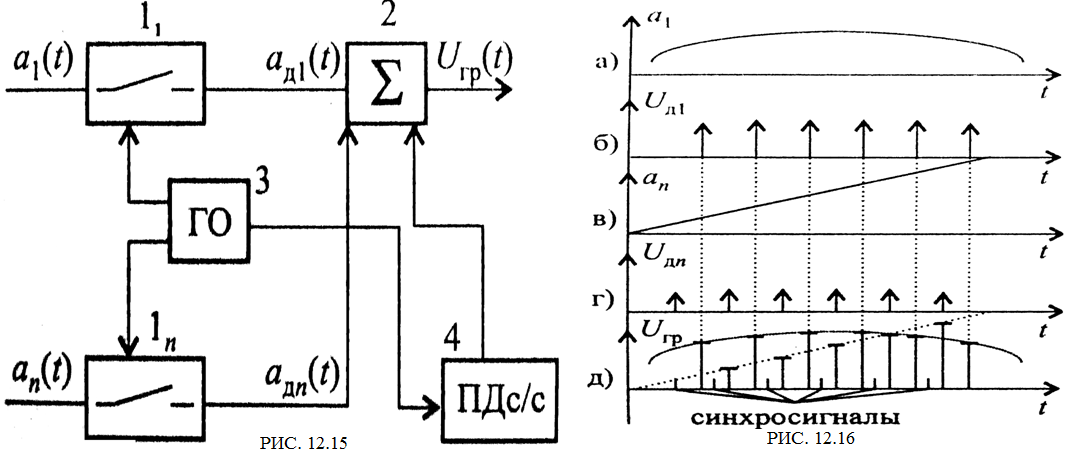

2 5.1 В случае уплотнения сигналов в аналого-импульсной форме (рис. 12.15) каждый из сигналов многоканальной систе­мы (рис. 12.16, а, в) предварительно преобразуется из аналоговой формы в сигнал АИМ-1 или АИМ-2. Форми­рование АИМ-сигналов производится с помощью дискретизаторов 1₁—1_n . Дискреты сигналов не совпадают во времени (рис 12.16 б,г) и их можно непосред­ственно объединить в групповой сигнал с помощью линейного сумматора 2 (рис. 12.16, д). Формирование сдвинутых во времени последовательностей импуль­сов осуществляется с помощью генераторного оборудования (ГО) 3. Оно же с помощью передающего устройства синхросигналов 4 формирует специальный сигнал синхронизации, который объединяется с выборками информационных сигналов (рис. 12.16, д).

На приемной стороне (рис. 12.17) дискретизаторы 1₁—1_n осуществляют выделение из группового сигнала выборок только «сво­их» каналов. После канального фильтра 3_і , і = 1, ..., п происходит восстановление не­прерывного сигнала из дискретизированного . Приемник синхросигнала 2 из группового сигнала выделяет сигнал синхронизации И подает его на гене­раторное оборудование приема 4.

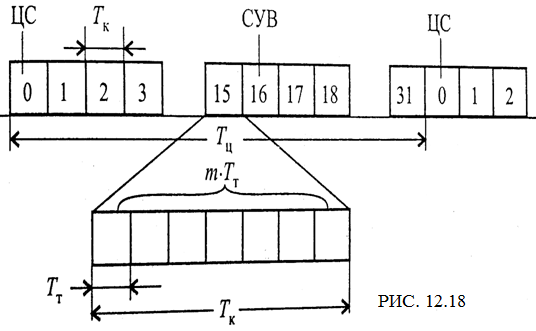

В ариант временного уплотнения сигналов в амплитудно-импульсной форме применяется в первичных ЦСП типа ИКМ-30. Цикл передачи в этих системах поясняется на рис. 12.18.

Период цикла Тц=периоду дискретизации телефонного сигнала Tд=125 мкс(т.к. Fд=8кГц).В интервале Тц последовательно передаются в цифровом двоичном коде выборки 30 телефонных сигналов и 2 служебных цифровых сигнала: цикловой синхронизации ЦС и сигналов управления и взаимодействия для АТС (СУВ). Каждая выборка передается в своем КИ, имеет длительность кодовой комбинации Tk и состоит из m разрядов. Длительность разряда - _TT. При m=8 получим .

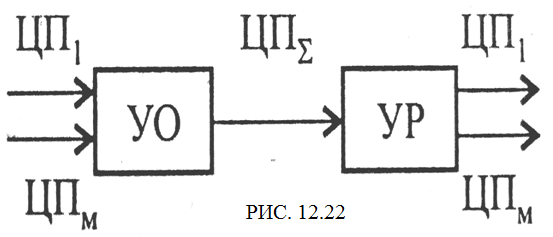

2 5.2 Временное уплотнение сигналов в цифровой форме отличается тем, что объедине­ние и разделение производится с двухуровневыми цифровыми сигналами (рис. 12.22). Здесь входные цифровые потоки, имеющие тактовую скорость F_т, объединяются в устройстве объединения (УО) в оДин суммарный цифровой по­ток, который имеет тактовую скорость, в М раз превышающую Fт. На при­емной стороне этот поток разделяется устройством разделения (УР) на М пер­вичных (исходных) потоков.

Различают два варианта объединения цифровых потоков: синхронное и асинхронное.

Есть несколько способов объединения: 1) посимвольное, 2) поканальное, 3) посистемное.
