2. Методы формирования первичной группы (пг) и их сравнение

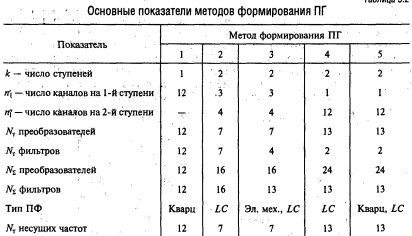

Существует несколько вариантов построения первичной группы, каждый из которых характеризуется совокупностью показателей, к которым относятся: число ступеней преобразования для формирования ПГ, число сигналов, объединяемых на каждой ступени преобразования, число разных типов преобразователей частоты, фильтров, несущих частот, общее число преобразователей и фильтров, тип полосовых канальных фильтров.

В первом варианте формирования ПГ используется одна ступень преобразования. Здесь абонентский сигнал с помощью канального преобразователя (КП) сразу переносится в соответствующую область спектра ПГ. Перенос выполняется путем соответствующего выбора частот несущих. Этот способ формирования ПГ является самым затратным.

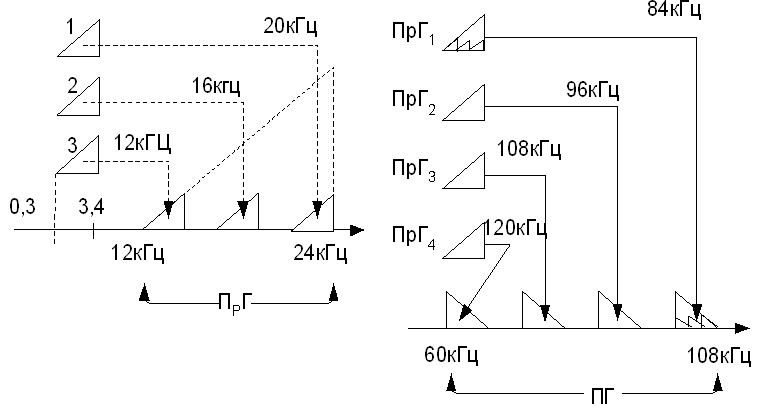

В о втором варианте построения ПГ используются две ступени преобразования. На первой ступени образуется предгруппа (ПрГ), объединяющая три канала в диапазоне 12-24 кГц. На второй ступени с помощью групповых преобразователей (ГП) и групповых полосовых фильтров (ГПФ) объединяются четыре предгруппы. На второй ступени преобразование осуществляется с помощью групповых несущих частот, с инверсией спектра, при этом нижняя боковая полоса частот преобразованной предгруппы выделяется с помощью ГПФ. Поскольку подавляемая верхняя боковая полоса находится в полосе частот ПГ, приходится ставить ГПФ, который одновременно подавляет и остатки несущих частот.

П ри третьем способе формирования ПГ также используются две ступени преобразования, однако формирование предгруппы осуществляется в другой полосе частот по сравнению с предыдущим вариантом. Это позволяет на второй ступени преобразования исключить групповые ПФ и подавить все побочные продукты с помощью одного группового ФНЧ, который имеет граничную частоту порядка 125кГц. Вторая ступень преобразования выполняется с помощью четырех групповых несущих частот и не имеет существенных особенностей.

Ч етвертый способ формирования ПГ используют с целью уменьшения числа типов фильтров. На первой ступени осуществляется преобразование индивидуального канала и перенос его спектра в промежуточную область с получением сигнала АМ-ОБП, на второй ступени – индивидуальное преобразование из промежуточной области частот в определенный участок спектра ПГ.

П ятый вариант построения ПГ отличается от четвертого выбором другого значения частоты несущей на первой ступени, при этом несущие частоты на второй ступени находятся за пределами спектра.

3. Формирование вторичной и третичной групп.

Ф ормирование вторичной и третичной групп осуществляется одинаково во всех типах МПС. При формировании ВГ исп-ся всегда одна ступень, преобр-ие ПГ в спектр ВГ происходит без частотных зазоров. Из-за того, что некоторые несущие попадают в спектр ВГ, на выходе преобразователей устанавливают ГПФ (групповые полосовые фильтры) (рис.1). Обратное преобразование осуществляется с помощью тех же несущих (зеркально, рис.2). Несущие частоты рассчитываются следующим образом: f_гj=420+48∙(j – 1), j=1,2,…5. В качестве ПФ исп-ся LC-фильтры.

При формировании ТГ исп-ся одноступенчатая схема преобразования, аналогичная схеме построения ВГ (см. рис. 1). Преобразование осущ-ся с инверсией спектра, частотный зазор между преобразованными ВГ принят равным 8 кГц (рис.3). Групповые несущие формируются следующим образом: fгj=1364+( j – 1)∙248, кГц; j=1,2,…,5 . В качестве ГПФ исп-ся LC-фильтры.

Ч етвертичные преобразователи строятся аналогично третичным. В настоящее время они исп-ся только за рубежом в системах К-5400, К-10800; в отечественной практике они не нашли применения.
