23 Pci. Сигналы обязательные, дополнительные.

Особенности и преимущества локальной шины PCI.

Локальная шина PCI предусматривала создание стандарта для различных поколений подобного изделия, которым она является. Спецификация PCI дает возможность выбора характеристик, что позволяет рассмотреть множество «точек» соотношения «цена/производительность» и много функций, ведущих к рассмотрению на системном уровне и на уровне компонент. Эти особенности разделяются по следующим категориям:

Высокая производительность:

Низкая стоимость

Легкость в использовании

Долговечность

Возможности к взаимодействию / надежность

Гибкость

Целостность данных

Программная совместимость

Описание типов сигналов

Input - стандартный входной сигнал .

Totem Pole Output - стандартный активный драйвер.

Tri-State - это двунаправленный, с тремя состояниями, входной/выходной

вывод.

Sustained Tri-State - подчиненный активный низкий сигнал с тремя

состояниями, управляемый одним и только одним агентом в одно и то же

времени.

Open Drain - открытый коллектор - позволяет использовать количество у

стройств путем объединения их по «ИЛИ».

24 Pci. Команды.Адресация.Цикл чтения данных на pci.

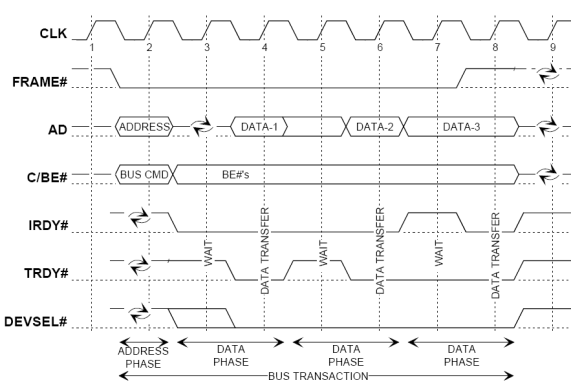

Цикл чтения:

Адресация

Все определено три физических адресных пространства. Пространства

адресов памяти и ввода-вывода объединены. Адресное пространство

конфигураций было введено для обеспечения аппаратной конфигурации PCI.

Дешифрирование адреса на шине PCI распределено; это означает, что

оно выполняется на каждом устройстве. Каждый агент отвечает только на

свой дешифрированный адрес. PCI поддерживает два режима

дешифрирования адреса: суммирующий и вычитающий.

Суммирующее дешифрирование быстрее, так как устройство ищет запрос в

своем адресном интервале. Вычитающее дешифрирование может

выполняться только одним устройством на шине, так как это подразумевает

запрос, который не может быть положительно дешифрирован каким - то

другим агентом.

25 Gpib интерфейс

Основные достоинства GPIB:  • достаточно высокая скорость передачи,  • достаточное число приборов на шине,  • гибкость топологии системы,  • возможность значительных расстояний между приборами

Дополнительным фактором, определившим популярность интерфейса GPIB стала его открытость и подробная документированность.Стандарт GPIB определяет три различных типа устройств, которые могут быть подключены к шине: "слушатель", "говорящий" и/или контроллер (точнее, устройства могут находиться в состоянии "слушатель" либо "говорящий" либо быть типа "контроллер").Устройство в состоянии "слушатель" считывает сообщения с шины; устройство в состоянии "говорящий" посылает сообщения на шину. В каждый конретный момент времени в состоянии "говорящий" может быть одно и только одно устройство, в то время как в состоянии "слушатель" может быть произвольное количество устройств. Контроллер выполняет функции арбитра и определяет, какие из устройств в данный момент находятся в состоянии "говорящий" и "слушатель".
