4.3.4. Составление рабочей схемы и вычисление координат точек теодолитных ходов
Вычислительную обработку теодолитных ходов производять в следующем порядке:
1) составляют рабочую схему ходов на листе бумаги формата А4, при этом схематический чертеж желательно ориентировать относительно стран света и схематически изобразить близлежащие местные ориентиры (рис.4);
2) проверенные средние значения углов и линий выписывают на схему;
3)
вычисляют теоретическую и практическую
суммы углов и угловую невязку, которую
сравнивают с допустимой. Если невязка
недопустима, снова проверить вычисления
и выписку из журнала. Если ошибка не
найдена, углы нужно измерить повторно;

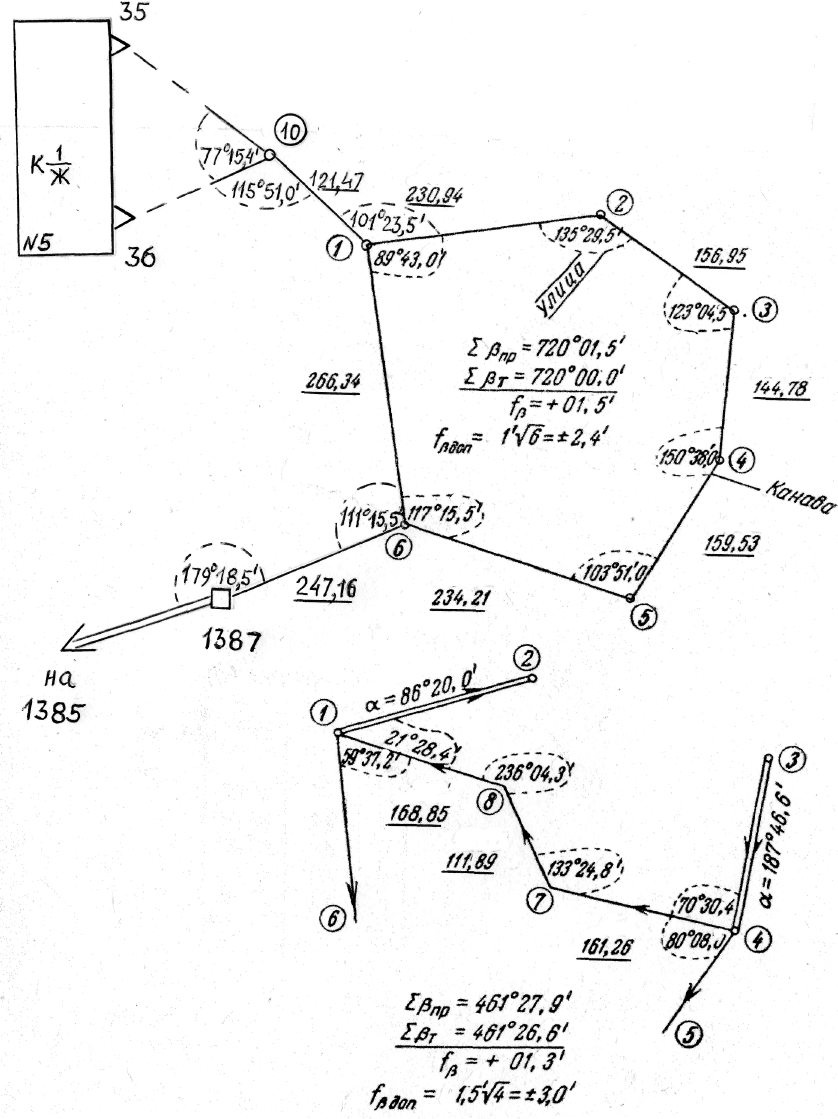

Рис.4. Рабочие схемы теодолитного полигона и ходов
4) правильные значения углов и мер линий вписывают в «Ведомость координат»;
5)
вычисляют приращения координат и
невязки в приращениях (fх
и
fу),
невязку в периметре (
)
и относительную невязку
;
6) относительная невязка по основному ходу не должна превышать 1:2000;
7) если невязка в периметре оказалась допустимой, то невязки по осям распределяют с обратным знаком на все приращения пропорционально горизонтальным проложениям линий;
8) по увязанным приращениям вычисляют координаты точек теодолитного хода, начиная с начального опорного пункта геодезической сети. Контролем является получение в конце вычислений координат конечного опорного пункта;
Если в процессе вычислений вносят исправления, то неверные результаты зачеркивают одной чертой и над ними записывают новые.
4.3.5. Составление плана по результатам теодолитной съемки
Последовательность выполнения:
1) построение координатной сетки на листе чертежной бумаги ( А3).
2) нанесение пунктов съемочной сети по прямоугольным координатам;
3) нанесение ситуации по абрису;
4) оформление плана в туши.
Построение координатной сетки. При небольших размерах планов построение координатной сетки выполняют с помощью циркуля-измерителя и масштабной линейки.
На листе чертежной бумаги формата А3 с помощью металлической линейки проводят диагонали. От точки пересечения дииагоналей по всем четырем направлениям откладывают равные отрезки. Концы отрезков соединяют прямыми линиями, на сторонах полученного прямоугольника откладывают при помощи циркуля-измерителя отрезки длиной 10 см. Соединив соответствующие точки противоположных сторон прямоугольника, получают сетку квадратов.
Контроль правильности построения координатной сетки осуществляют сравнением длин сторон и диагоналей квадратов. Расхождения не должны превышать 0,2 мм.
При значительных размерах планов координатную сетку строят при помощи специальной линейки ЛД-1 или на координатографе.
Построенную сетку подписывают по осям X и У в соответствии с расположением участка и масштабом плана. Начало координат выбирают так, чтобы земельный участок разместился в середине листа бумаги.
Нанесение на план точек теодолитного хода. Точки съемочного обоснования наносят на план по координатам с помощью измерителя и масштабной линейки.
Каждую точку съемочного обоснования накалывают и обводят кружком диаметром 1,5 мм.
Правильность построения точек контролируют, сравнивая расстояния между ними, измеренные на плане и записанные в графе «Ведомости» вычислений координат. Расхождения больше 0,3 мм не допускаются.
После контрольных измерений полученные точки теодолитного хода соединяют тонкими линиями. Построенное плановое обоснование служит опорой для нанесения контуров местности.
Построение контуров местности. При горизонтальной съемке построение на плане характерных точек ситуации осуществляют в зависимости от способа съемки, все данные выбирают из абриса.
При способе прямоугольных координат (перпендикуляров) от начала опорной линии, построенной на плане, откладывают в соответствующем масштабе расстояния до оснований перпендикуляров. В полученных точках восставляют при помощи треугольника перпендикуляры и откладывают на них обозначенные на абрисе отрезки. Сверяясь с абрисом, соединяют линиями соответствующие точки и получают контуры зданий, угодий, дорог и т. п.
Точки контуров, снятых полярным способом, наносят на план при помощи транспортира и измерителя. Центр транспортира совмещают с точкой теодолитного хода, принятой за полюс, а нулевой диаметр транспортира устанавливают по начальному (исходному) направлению. От этого направления по шкале транспортира на значениях, соответствующих полярным углам, ставят карандашом на плане точки. После этого полюсную точку соединяют с полученными точками прямыми линиями и откладывают на них от полюса в соответствующем масштабе полярные расстояния.
Все вспомогательные построения выполняют тонкими линиями карандашом (3Т—5Т), которые в последующем стирают. Значения углов и расстояний на план не выписывают.
При построении контуров внимательно изучают абрис, чтобы не пропустить точку или не перепутать ее принадлежность к контуру. Если форма контура вызывает сомнение, то необходимо на местности выполнить контрольные (дополнительные) измерения.
План вычертить тушью в соответствии с «Условными знаками для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500. – М.:Недра, 1989».
4.4. Корректировка планов съемок прошлых лет. Содержание и методы проведения работы зависят от вида планового материала, топографических условий местности, степени старения плана и т.д.
Состав работ:
- подготовительные работы;
- сличение корректируемого плана с местностью и выявление изменившейся ситуации;
- построение съемочного обоснования там, где в этом есть необходи- мость;
- съемка изменившейся ситуации;
- нанесение результатов съемки на план и оформление материалов корректировки.
