Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ

ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. Р. Е. АЛЕКСЕЕВА

Кафедра: “Теоретическая и прикладная механика ”

КУРСОВАЯ РАБОТА ПО ДИСЦИПЛИНЕ:

Информационное обеспечение баз данных

На тему:

База данных «Студенты»

Рецензия:

_____________________ Выполнил студент: Ананьева М.С.

____________________ _ Группа: 08 – СК

____________________ _ Проверил: Мартынюк М.В.

Нижний Новгород

2 011

Содержание:

1 Анализ исходных данных и разработка ТЗ…………………………….

2 Схема базы данных………………………………………………………

3 Инструкция программиста………………………………………………

4 Инструкция пользователя……………………………………………….

5 Приложение……………………………………………………………....

6 Вывод...........................................................................................................

1. Анализ исходных данных и разработка тз

1. Основание и назначение разработки

Курсовая работа представляет собой самостоятельное проектирование базы данных, изучение Microsoft Office Access 2007 и среды разработки С++Builder. Эта работа является результатом подведения итогов по курсу “Информационное обеспечение баз данных”, а именно: закреплением теоретических знаний и практических навыков, связанных с СУБД;

1.2 Требования к функциональным характеристикам

БД должна обеспечить:

• Просмотр данных.

• Добавление, редактирование и удаление.

• Контроль входных данных.

• Вывод диалоговых окон.

1.3 Рекомендуемые требования к составу и параметрам технических средств, программной совместимости

 С++Builder

 CPU 500 Pentium

32 МБ оперативной памяти.

2 Схема базы данных

2.1 Постановка задачи

Разработка базы данных студентов университетов России.

2.2 Моделирование данных

Моделирование данных – важный этап построения хорошо функционирующей базы данных. Чтобы база данных справлялась с обеспечением необходимой информацией, ей требуется хороший проект и надежное основание, то есть модель данных. Если в модели данных будут дефекты, то дефекты появятся и в самой базе данных, и во всех программах, которые к ней обращаются.

Моделирование данных обычно проводится в три этапа:

 концептуальное,

 логическое,

 физическое моделирование.

2.2.1 Концептуальное моделирование

На этапе разработки концептуальной модели применяются диаграммы сущность-связь (ERD, Entity Relationship Diagram), позволяющие представить в графическом виде данные и требования к информации. ERD представляет собой концептуальную картину того, как, вероятнее всего, будет выглядеть база данных, какие данные будут в ней храниться и какую информацию можно будет из нее извлечь.

Для поставленной задачи выделяем следующие информационные объекты (сущности):

• ФИО студента;

• Дата рождения;

• Семейное положение;

• Группа;

• Успеваемость, %;

• Интересы;

• Университет;

• Юридический адрес;

• Контактный телефон;

• Общежитие;

• Адрес общежития;

• Телефон коменданта;

• Комната;

• Название мероприятия;

• Дата;

• Победы;

• Полное имя куратора;

• Факультет;

• Должность в университете;

• Специальность;

• Курс;

• Служба в армии;

• Организация;

• Адрес работы;

• E-mail.

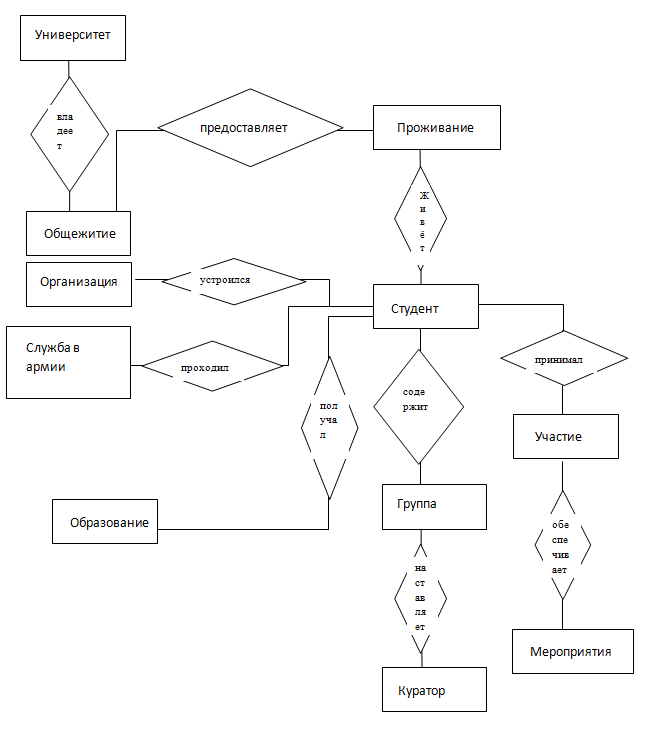

Выделим ассоциации (позволяет по значению одной сущности определить другую):

• Студент живет на месте проживания;

• Общежитие предоставляет проживание;

• Университет владеет общежитием;

• Студент принимал участие в мероприятиях;

• Мероприятия обеспечивают участие в них;

• Группа содержит студентов;

• Куратор наставляет группу;

• Студент проходил службу в армии;

• Студент устроился на работу.

Анализ и описание предметной области

В университетах России обучается огромное количество студентов. Для обеспечения оперативности ведения информации о студентах, их месте жительства, работе, кураторах студенческих групп, участии студентов в различных мероприятиях необходима автоматизированная система, основанная на современной базе данных. Использование базы данных и автоматизированной системы для работы с базой данных существенно сократит время поиска данных о студентах, университетах, их юридических адресах, студенческих общежитиях и поможет быстрее решить многие другие задачи. Необходимо учесть, что среди студентов могут быть однофамильцы, поэтому у каждого студента должен быть уникальный ID.

Могут существовать следующие ограничения при работе базы данных:

1. Студент может не проживать в общежитии. (Например, он снимает квартиру.)

2. В каждом мероприятии может участвовать большое количество студентов.

3. Куратор может быть сразу у нескольких групп, а в одной группе учится много студентов.

4. Студенты старше17 лет.

5. Каждый студент может участвовать не более чем в 10 мероприятиях и т. д.

Работать с базой данных «Студенты» будут следующие пользователи:

Дирекция университетов;

Работодатели.

Дирекция должна иметь возможность систематизировать данные о количестве студентов, обучающихся в данном университете, их успеваемости, прохождении службы в армии, проживании в общежитии, участии в мероприятиях, просматривать данные студентов других университетов.

Работодатели должны иметь возможность просматривать специальность и курс студентов, их успеваемость.
