17.Виды аксонометрических проекций по Российскому стандарту.

Аксонометрические проекции в зависимости от направления проецирования разделяют на:

*косоугольные, когда направление проецирования не перпендикулярно плоскости аксонометрических проекций;

*прямоугольные, когда направление проецирования перпендикулярно плоскости аксонометрических проекций.

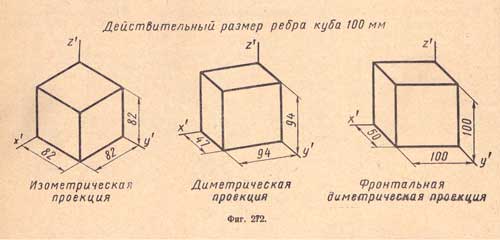

В зависимости от сравнительной величины коэффициентов искажения по осям различают три вида аксонометрии:

- изометрия – все три коэффициента искажения равны между собой (u = v = w);

- диметрия – два коэффициента искажения равны между собой и отличаются от третьего (u не равно v = w или u = v не равно w);

- триметрия – все три коэффициента искажения не равны между собой (u не равно v не равно w).

ГОСТ 2.317–69 предусматривает применение в инженерной графике двух прямоугольных аксонометрии: прямоугольной изометрии и прямоугольной диметрии с коэффициентами искажения u = w = 2v.

======================================================================

Вопросы по теме 3 «Российские стандарты единой системы

конструкторской документации и создание чертежа детали в «Компас-3D»

======================================================================

ЕСКД - Единая система конструкторской документации

30.Для чего предназначены растровые графические редакторы? Приведите примеры редакторов, опишите достоинства каждого из редакторов.

Графические редакторы, предназначенные для работы с растровыми изображениями, называются растровыми редакторами. Наиболее распространены такие редакторы, как Adobe Photoshop, Microsoft Paint, входящий в состав Windows.

http://shkolo.ru/graficheskie-redaktoryi/ - полезно почитать но необязательно)

http://www.bestfree.ru/review/soft/paint.php - есть маленько описание популярных редакторов

31.Для чего предназначены векторные графические редакторы? Приведите примеры редакторов, назовите форматы файлов, опишите достоинства каждого из редакторов.

Векторные графические редакторы позволяют пользователю создавать и редактировать векторные изображения непосредственно на экране компьютера, а также сохранять их в различных векторных форматах, например, CDR, AI, EPS, WMF или SVG.

подробнее о форматах в первой теме, ссылка

http://veb777.narod.ru/31.htm - обзор некоторых, но там только плюсы >.<

32.Выбор и установка основных параметров для выполнения графической документации в графическом редакторе «Компас 3D». Форматы. Масштабы. Линии. Шрифты. Виды. Нанесение размеров.

Методичка

33.Форматы листов чертежей установленных ГОСТ 2.301-68. Обозначение и размеры основных форматов.

http://www.2d-3d.ru/gosti/78-eskd-gost-2.301-68-formaty.html

34.Масштабы - изображений (уменьшения, натуральная величина,

увеличение) и их обозначение на чертежах.

35.Наименование, начертание, основные назначения линий. Толщина

их по отношению к толщине основной линии чертежа.

36.Размеры шрифта, установленные стандартом.

http://lib.qrz.ru/book/export/html/9217 - вся эта хренатень

37.Дать определение вида. Перечислить названия основных видов. Дополнительные виды. Случаи их применения и правила обозначения на чертежах.

Вид - изображение обращенной к наблюдателю видимой поверхности предмета полученное методом ортогонального проецирования.

Всего видов основных видов 6, главный выбирается так чтобы получить максимум информации о наружной и внутренней форме предмета

. виды: спереди, сзади, сверху, снизу, справа, слева

38.Назначение разрезов при выполнении чертежей изделий. Определение разреза.

39.Определение. Отличие сечения от разреза (в общем случае).

Сечение - это изображение фигуры, получающейся при мысленном

рассечении предмета плоскостью. На сечении показывают только то, что

находится непосредственно в секущей плоскости. По расположению на чертеже

сечения разделяются на вынесенные и наложенные.

Разрез - это изображение предмета, мысленно рассеченного плоскостью

(или несколькими плоскостями). При этом часть предмета, расположенная

между наблюдателем и секущей плоскостью (или несколькими плоскостями)

как бы удаляется.

Разрез отличается от сечения тем, что на нем показывают не только то,

что находится в секущей плоскости, но и то, что находится за ней.

Фигуру сечения на чертеже выделяют штриховкой.

В МЕТОДИЧКЕ ЕЩЕ

40.Выбор и установка привязок в графическом редакторе «Компас 3D». Установка точных расстояний и углов. Применение компактной панели: геометрия. Основные геометрические примитивы. Применение соответствующей панели свойств.

МЕТОДИЧКА

41.Типы размеров. Применение компактной панели: размеры.

Для симметричных деталей размеры ставятся через центр (при этом

ставится не два, а один размер, то есть на один размер меньше)

• Для несимметричных деталей размеры ставятся от базы или нескольких

баз. В качестве базы принято выбирать край детали. В случеа

нескольких баз размеры ставятся с учетом технологии изготовления

детали

• При совмещении вида с разрезом наружные размеры ставятся на виде, а

внутренние размеры на разрезе.

• Габаритные размеры ставятся всегда

• Размеры до центров отверстий (пересечения центровых линий) ставятся

всегда

• В отверстиях в качестве размера ставятся всегда диаметры (радиусы в

отверстиях не ставятся!)

• Радиусы скруглений ставятся при условии, что радиус не превышает

половины окружности, в противном случае ставится диаметр.

• Технологические размеры ставятся в зависимости от технологической

последовательности изготовления детали.

• Для тел вращения размеры ставятся от баз – краев детали.

• Внутренние диаметры для симметричной детали с половиной разреза

ставятся с одной стороны (со стороны разреза) от центровой линии

42.Общее количество размеров на чертеже. В каких единицах |Э

измерения указывают линейные, а также угловые размеры? |Т

|О

|

__________________________________________________________ |В

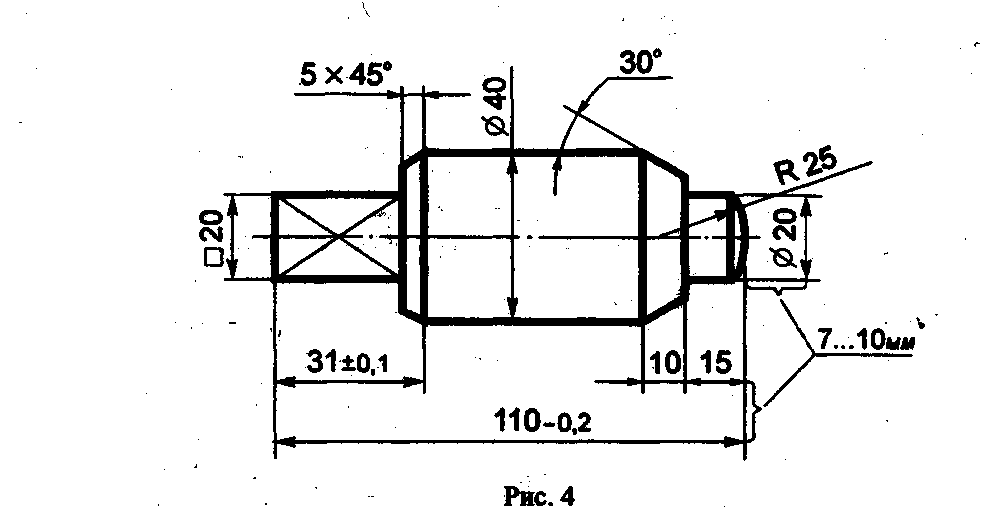

43.Покажите на примерах нанесения размеров диаметра (радиуса) |С

сферы квадрата, фасок под углом 45° и под другими углами. |Е

|

____________________________________________________________ |М

44.Типы обозначений на чертежах: текст, разрезы и сечения, вид, |Е

выноски. Применение компактной панели: обозначения. |Т

Применение соответствующей панели свойств. |О

|Д

|И

_____________________________________________________________ |Ч

45.Измерения на чертежах. Применение компактной панели: |К

измерение. Применение соответствующей панели свойств. |А

|

|И

_________________________________________________ |Л

46.Редактирование на чертежах: сдвиг, поворот, масштабирование, |И

симметрия и другие. Применение компактной панели: |

редактирование. Применение соответствующей панели свойств. |У

|Ч

|Е

__________________________________________________ |Б

47.Изобразить резьбу на стержне с фаской на видах, полученных |Н

проецированием на плоскости, параллельную и перпендикулярную к |И

оси стержня. |К

__________________________________________ |!

48.Изобразить резьбу в отверстии с фаской на разрезе, параллельном |!

оси отверстия и на виде на плоскость, перпендикулярную к оси.

49. Как следует указывать на чертеже границу резьбы и наносить штриховку в разрезах и сечениях металлических стержней и отверстий с резьбой?

http://ngeom.ru/teorgraf12.html

50.Перечислить пять параметров, характеризующих резьбу. На примере

метрической или трапецеидальной резьбы (привести примеры

обозначения резьбы).

и тут и примеры : http://www.tdkalibron.ru/files/kalibr.pdf

Основные параметры резьбы (общие для наружной и внутренней):

наружный диаметр d (или D для гаек),

внутренний d1(D1)и

средний d2(D2),

шаг Р,

угол профиля a,

углы наклона боковых сторон профиля b и g, которые для резьб с симметричным профилем равны половине угла профиля a/2,

угол подъёма резьбы,

высота профиля H,

рабочая высота профиля H1,

длина свинчивания резьбы (см. на чертеже для метрической резьбы

51.Последовательность выполнения двухмерного чертежа детали по

требованиям ЕСКД.

Последовательность создания двухмерного чертежа – МЕТОДИЧКА

52.Выполнить двухмерный чертеж детали по выданному двухмерному

эскизу и по требованиям ЕСКД.

http://lib.qrz.ru/book/export/html/9203 крутая методичка

================================================================

Вопросы по теме 4 «Последовательность создания трехмерной модели

детали в «Компас 3D»

53.Последовательность создания трехмерной модели детали. Типы |М

операций для создания 3D моделй. |Е

|Т

54.Вырезать выдавливанием часть детали. Применение |О

соответствующей панели свойств. |Д

|И

55.Приклеить выдавливанием часть детали. Применение |Ч

соответствующей панели свойств. |К

а

56.Выполнить трехмерную модель детали по выданному двухмерному

эскизу.

57.Требования ЕСКД по выполнению графической документации в

графическом редакторе «Компас 3D». Изображения- виды, сечения,

разрезы. Нанесение размеров. Аксонометрические проекции.

========================================================

Вопросы по теме 5 «Геометрически преобразования трехмерных объектов

и обзор алгоритмов компьютерной графики»

58.Линейное преобразование фигур на плоскости. Матрица линейного преобразования. Назначение коэффициентов матрицы линейного преобразования на плоскости (изменение масштаба, вращение). Написать фрагмент программы для модификации изображения квадрата средствами базовой графики.

http://www.nuru.ru/mat/geom/042.htm

59.Линейное преобразование фигур на плоскости. Матрица линейного преобразования. Назначение коэффициентов матрицы линейного преобразования на плоскости (например, повороты на углы, кратные 90°). Написать фрагмент программы для модификации изображения квадрата средствами базовой графики.

60.Однородные координаты в пространстве. Назначение элементов расширенной матрицы линейного преобразования (изменение масштаба, перемещение и вращение вокруг оси).

61.Ортогональные и аксонометрические проекции. Диметрические проекции. Изометрическая проекция. Получение наглядных перспективных проекций.

Аксонометрические проекции

Чертёж, выполненный в прямоугольных (ортого­нальных) проекциях, является основным видом изобра­жения, которым пользуются в технике. Для облегчения пространственного представления о предмете иногда применяют аксонометрические проекции. Аксонометри­ческие проекции передают одним изображением про­странственную форму предмета. Такое изображение соз­даёт у человека впечатление, близкое к тому, которое получается при рассмотрении предмета в "натуре". Ак­сонометрические проекции получаются, если изобра­жаемый предмет вместе с осями координат, к которым он отнесён, с помощью параллельных лучей проецируют на одну плоскость, называемойаксонометрической.

Слово "аксонометрия" переводится "измерение по осям или измерения параллельно осям", так как размеры изображаемого предмета откладываются параллельно осям х, у, z называемым аксонометрическими осями.
