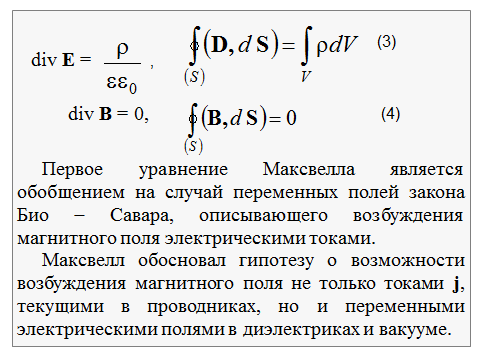

31. Уравнения Максвелла в интегральной – дифференциальной формах

V

Вопрос10

Каким образом графически изображаются магнитные поля?

По идее нужно вспомнить лекцию Киреевой. Недавно показывали опыты. Один из них был на изображение магнитных полей. А так для сонь:

Картиночки:

А теперь объясняю:

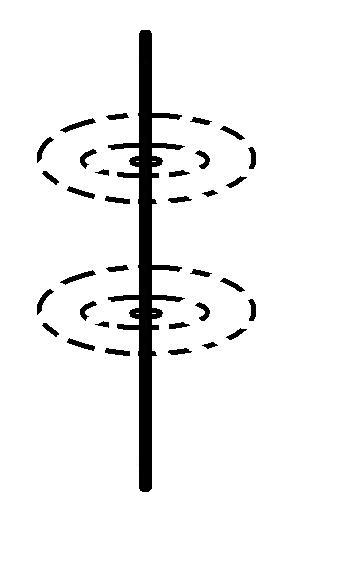

В случае проводника с током магнитные линии образуют замкнутые концентрические окружности вокруг проводника. Если посмотреть на проводник с током и образованное им магнитное поле в разрезе, то мы увидим набор кругов различного диаметра. На рисунке слева изображен как раз проводник с током.

Действие магнитного поля будет тем сильнее, чем ближе к проводнику. По мере удаления от проводника действие и, соответственно, сила магнитного поля будут уменьшаться.

В случае постоянного магнита мы имеем линии, выходящие из южного полюса магнита, проходящие вдоль самого тела магнита и входящие в его северный полюс.

ЭТО ВЕРХНЯЯ КАРТИНКА «А»

А картинка «Б» это будет, если вы поставите бумажку на картинку «А» и насыплете немного железных опилок.

И под конец немного про

(НЕНАДО ПИСАТЬ ВСЕ ЧТО НИЖЕ ПРОЧТИТЕ ДЛЯ ОБЩЕГО ИНТЕРЕСА И БЛИСКАЙТЕ ЗНАНИЯМИ)

Хотя последние 3 параграфа можно написать сокращенно

Может ли магнитное поле быть однородным?

Если мы рассмотрим внимательно графическое изображение соленоида, то увидим, что магнитные линии расположены параллельно и имеют одинаковую густоту расположения только в одном месте внутри соленоида.

Такая же картина будет наблюдаться внутри тела постоянного магнита. И если в случае постоянного магнита мы не можем «забраться» внутрь его тела, не разрушив его при этом, то в случае катушки без сердечника или соленоида, мы получаем внутри них однородное магнитное поле.

Такое поле может потребоваться человеку в ряде технологических процессов, поэтому можно сконструировать соленоиды достаточного размера, чтобы можно было проводить необходимые процессы внутри них.

Графически мы привыкли изображать магнитные линии окружностями или отрезками, то есть мы как бы видим их сбоку или вдоль. А как быть в случае, если рисунок создан так, что эти линии направлены на нас или в обратную сторону от нас? Тогда их рисуют в виде точки или крестика.

Если они направлены на нас, то их изображают в виде точки, как будто это острие летящей на нас стрелы. В противоположном случае, когда они направлены от нас, их рисуют в виде крестика, как будто это хвостовое оперение удаляющейся от нас стрелы.

Таким образом, графическое изображение однородного магнитного поля в плоскости, перпендикулярной направлению магнитных линий, будет представлять собой равномерную матрицу точек или крестиков, в зависимости от направления магнитных линий от нас или же к нам.

Вопрос 30

Приведите и объясните формулу для электромагнитной индукции.

Электромагнитная индукция — явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока, проходящего через него. Электромагнитная индукция была открыта Майклом Фарадеем

Закон Фарадея

Согласно закону электромагнитной индукции Фарадея (в СИ):

где

 — электродвижущая сила, действующая вдоль произвольно выбранного контура,

   — магнитный поток через поверхность, натянутую на этот контур.

Знак «минус» в формуле отражает правило Ленца

Индукционный ток, возникающий в замкнутом проводящем контуре, имеет такое направление, что создаваемое им магнитное поле противодействует тому изменению магнитного потока, которым был вызван данный ток.

Для катушки, находящейся в переменном магнитном поле, закон Фарадея можно записать следующим образом:

где

 — электродвижущая сила,

 — число витков,

 — магнитный поток через один виток,

 — потокосцепление катушки.

Потокосцепление

        в электротехнике, полный магнитный поток (ψ), сцепленный с рассматриваемым контуром.
