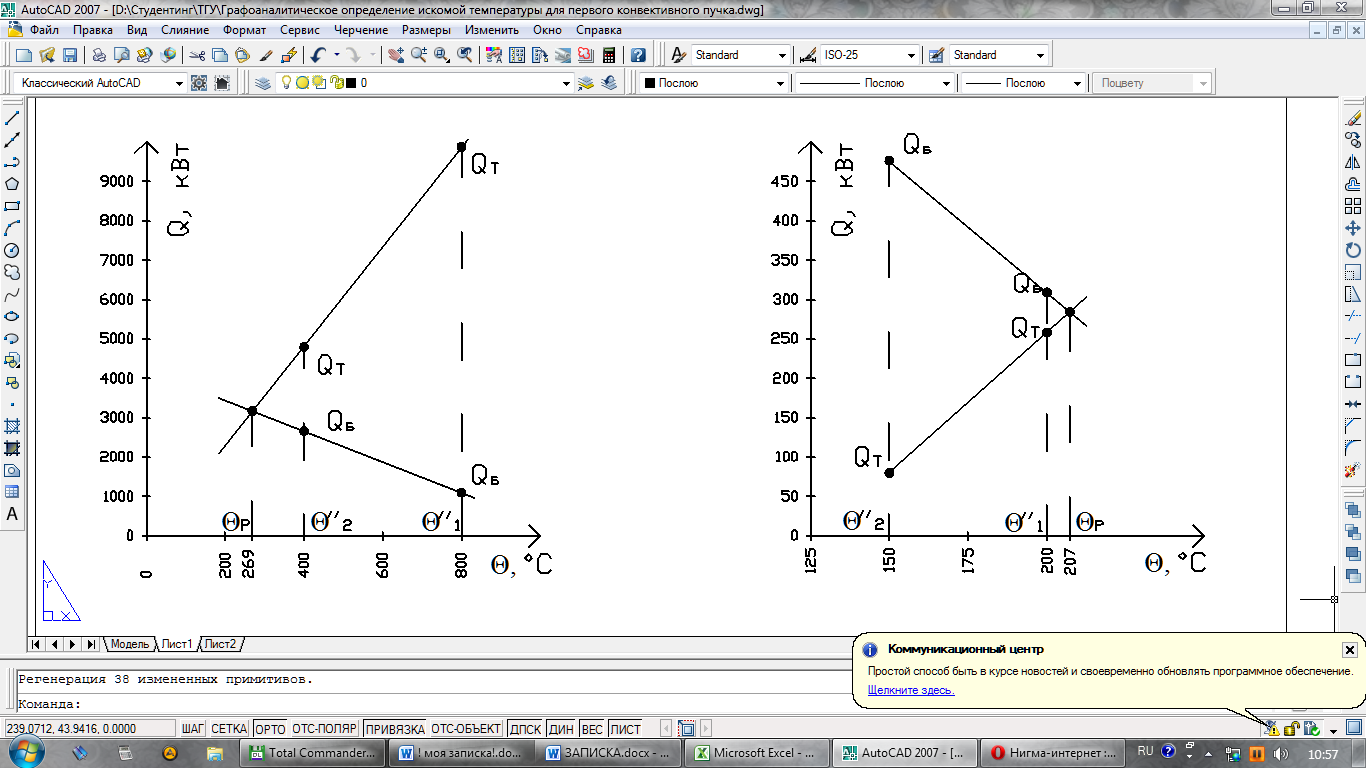

Чертёж 4.3. Графоаналитическое определение искомой температуры для первого конвективного пучка.

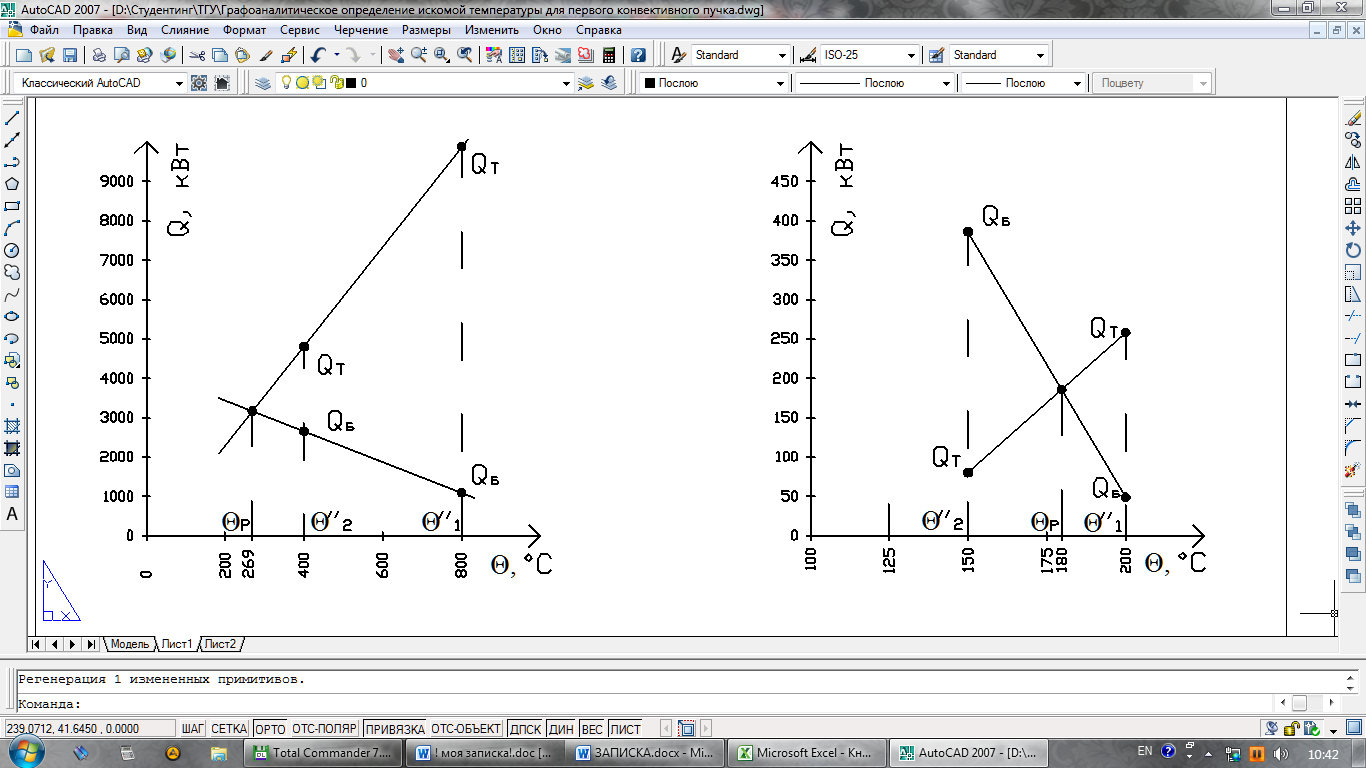

Чертёж 4.4. Графоаналитическое определение искомой температуры для второго конвективного пучка.
Итого, температура на выходе из первого конвективного пучка – 269оС, из второго – 180оС.
Расчёт водяного экономайзера.
Назначение экономайзера кроется в самом его названии. Водяной экономайзер устанавливается на выходе из газоходов для забора энергии уходящих газов и пуска её во вторичный оборот. Это повышает эффективность котельной установки, а значит и её КПД.
В данном курсовом проекте используется чугунный водяной экономайзер системы ВТИ, он собирается из чугунных оребрённых труб различных длин, соединённых специальными фасонными частями – калачами.
Расчёт экономайзера производим с помощью Microsoft Excel, результаты сводим в таблицу 5.1.
По известным энтальпиям газов на входе H'вэ, кДж/м3, и выходе Hух, кДж/м3, определяем тепловосприятие экономайзера по уравнению теплового баланса. По формулая определяем температуру нагреваемой воды на выходе из экономайзера t''э, оС, среднюю разность температур Δtср, оС. Затем подставляем формулу скорости газов в экономайзере Wcp, м/с, такую площадь живого сечения FЭ, чтобы скосроть была в пределах 6-9 м/с. По формуле из площади живого сечения с помощью данных таблицы 5.2 определяем число труб в горизонтальном ряду m, шт. Далее для определения расчётной поверхности нагрева экономайзера FВЭ, м2, с помощью схемы 5.1 выясняется коэффициент теплопередачи для чугунных экономайзеров kэ, Вт/(м2⁰С). Высчитывается расчётная поверхность нагрева экономайзера.
Таблица 5.1. Расчёт водяного экономайзера. |
|
|
|
||
Тепловосприятие экономайзера |
кВт |
QВЭ=Bpφ(H'ВЭ-Hух+ΔHв) |
259,0 |
||
|
Коэффициент сохранения тепла |
- |
φ |
0,98 |
|
|
Расчётный расход топлива |
м3/с |
Bp |
0,21 |
|
|
Энтальпия газов на входе в экономайзер |
кДж/м3 |
H'вэ |
4120 |
|
|
Энтальпия газов на выходе из экономайзера |
кДж/м3 |
Hух |
2900 |
|
|
|
кДж/м3 |
ΔHв |
38,46 |
|
Температура воды на выходе из экономайзера |
⁰С |
t''э=t'э+Qвэ/(cв*Dвэ) |
121,5 |
||
|
Температура воды на входе в экономайзер |
⁰С |
t'э |
100 |
|
|
Теплоёмкость воды |
кДж/кг |
св |
4,20 |
|
|
Количество воды, проходящей вечер экономайзер |
кг/с |
DВЭ |
2,86 |
|
|
|
Расход насыщенного пара |
кг/с |
DНП |
2,78 |
|
|
Расход продувочной воды |
кг/с |
DПР |
0,08 |
Средняя разность температур |
⁰С |
Δtср=(θ'э+θ''э)/2-(t'э+t''э)/2 |
65,73 |
||
|
Температура газов на входе в экономайзер |
⁰С |
θ |
207 |
|
|
Температура газов на выходе виз экономайзера |
⁰С |
θЭ |
146 |
|
Средняя скорость газов в экономайзере |
м/с |
W=Bp*Vг(273+θэср)/273Fэ |
4,61 |
||
|
Объёмы дымовых газов |
м3/м3 |
Vг |
10,96 |
|
|
Средняя температура газов в экономайзере |
⁰С |
θэср |
176,5 |
|
|
Живое сечение экономайзера |
м2 |
Fэ=fэ*m |
1,22 |
|
|
|
Живое сечение для прохода газов |
м2 |
fэ |
0,152 |
|
|
Число труб в горизонтальном ряду |
шт. |
m |
8 |
|
|||||
Расчётная поверхность нагрева экономайзера |
м2 |
Fвэ=Qвэ*1000/(kэΔtср) |
262,7 |
||
|
Коэффициент теплопередачи |
Вт/(м2⁰С) |
kэ |
15 |
|
Число горизонтальных рядов |
шт. |
n=Fвэ/hэ*m |
9 |
||
|
Поверхность нагрева одной трубы |
м2 |
hэ |
3,72 |
-
Таблица 5.2. Основные данные некоторых ребристых труб экономайзера ВТИ.
Длина трубы, мм
Число ребер в трубе, шт.
Масса одной трубы, кг
Поверхность нагрева с газовой стороны hВЭ, м2
Живое сечение для прохода газов fВЭ, м2
2500
95
83,6
3,72
0,152

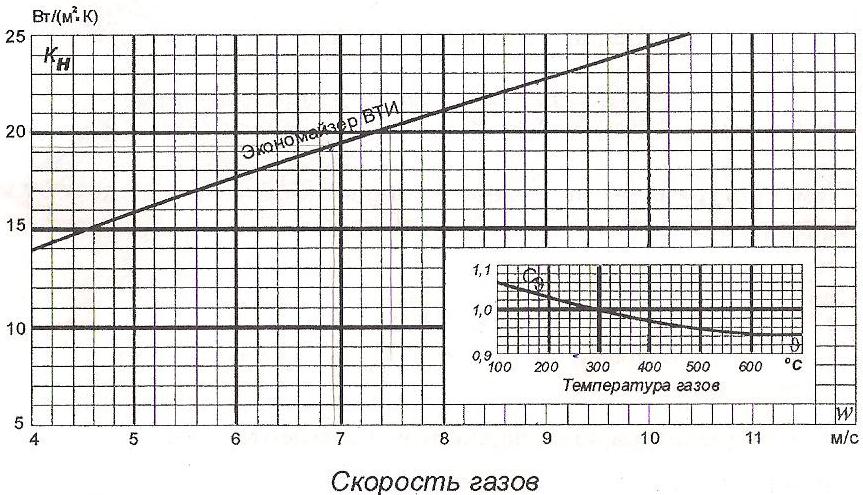

Схема 5.1. Коэффициент
теплопередачи для чугунных экономайзеров.
