Объёмы и энтальпии воздуха и продуктов сгорания.
Расчёт объёмов воздуха и продуктов сгорания.

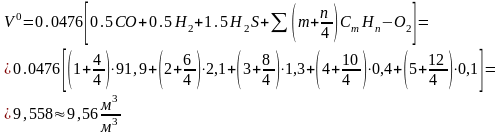

Теоретическое количество воздуха, необходимого для полного сгорания топлива (коэффициент избытка воздуха α = 1) определяется по формуле :
Теоретические объемы продуктов сгорания, полученные при полном сгорании топлива с теоретически необходимым количеством воздуха (α = 1) определяется по следующим формулам:
теоретический объем азота:
объем трехатомных газов:

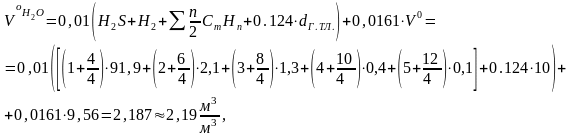

теоретический объем водяных паров:
где
dГ.TЛ
– влагосодержание газообразного
топлива, отнесённое к 1 м3 сухого
воздуха, г/м3, принимаем равным 10
г на 1 кг сухого воздуха.
Сравниваем полученные объёмы газов с оными в таблице Б. Максимальная погрешность составляет 2,8% для теоретического объёма водяных паров VН2О.
Расчёт объёмом продуктов сгорания производится с помощью таблицы 1.1.
Значение величины присосов воздуха в газоходах котла ДЕ 10-14 [1, табл. 1.4]:
;
При сжигании газообразного топлива:
Таблица 1.1. Расчёт объёмов газов и объёмных долей трёхатомных газов. |
|
|||||||||
Величины |
Размер-ность |
Vo = 0,56 |
VoN2 = 7,58 |
VoH2O = 2,19 |
VoRO2 = 1,03 |
|||||
Газоходы |
|
|||||||||
Топка |
I котельный пучок |
II котельный пучок |
Водяной экономайзер |
|
||||||
1 |
2 |
3 |
4 |
5 |
6 |
|
||||
Коэффициент избытка воздуха за газоходом α’’ |
- |
α’’т = 1,1 |
α’’I = 1,15 |
α’’II = 1,25 |
α’’ВЭ = 1,35 |
|
||||
Среднее значения коэффициента αср в газоходах |
- |
1,1 |
1,125 |
1,2 |
1,3 |
|
||||
Объем водяных паров VH2O = VoH2O + 0,0161(αср-1)*Vо |
м3/м3 |
2,19 |
2,19 |
2,19 |
2,19 |
|
||||
Объем дымовых газов Vг = VoRO2 + VoN2 + VH2O + (αср-1)*Vо |
м3/м3 |
10,85 |
10,86 |
10,89 |
10,96 |
|
||||
Объемная доля сухих трехатомных газов rRO2 = VoRO2/VГ |
- |
0,09 |
0,09 |
0,09 |
0,09 |
|
||||
Объемная доля водяных газов rH2O = VH2O/VГ |
- |
0,20 |
0,20 |
0,20 |
0,20 |
|
||||
Суммарная объемная доля трехатомных газов и водяных паров rП = rH2O + rRO2 |
- |
0,29 |
0,29 |
0,29 |
0,29 |
|
||||
Сравниваем значение Vг, полученное из расчётов и тем же, данным в таблице Б. Погрешность 0,9%.
