1.объяснить, как измерить электрическое сопротивление
- Как измерить электрическое сопротивление постоянному току
Основными методами измерения сопротивлений постоянному току являются косвенный, метод непосредственной оценки и мостовой. В основных схемах косвенного метода применяют измерители напряжения и тока. Метод амперметра - вольтметра, позволяет измерять сопротивления при определенных режимах их работы, что важно при измерении нелинейных сопротивлений.
- Как измерить электрическое сопротивление переменному току
Если необходимо определить составляющие полного сопротивления, используют метод трех приборов амперметра - вольтметра - ваттметра. Точность указанного метода невелика. К нему прибегают при определении параметров нелинейных элементов, когда измерение производится в рабочих условиях. Для измерения полного сопротивления, а также его активной и реактивной составляющих широко применяют разнообразные мосты переменного тока. Питание мостов осуществляют током той частоты, на которой требуется произвести измерения. Обычно активная и реактивная составляющие измеряемого сопротивления определяются отдельно по значениям регулируемых элементов.

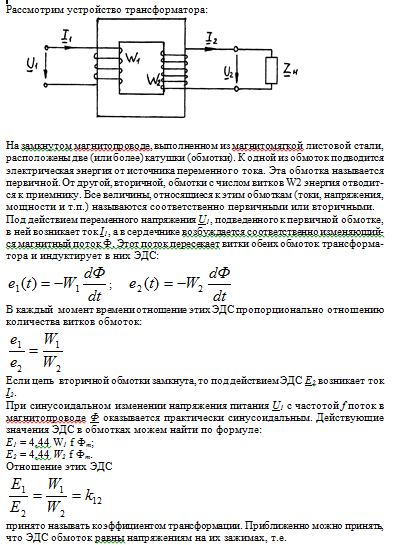

2 .Охарактеризуйте устройства и объясните принцип действия 29.Охарактеризуйте характеристики магнітного поля.
однофазного трансформатора

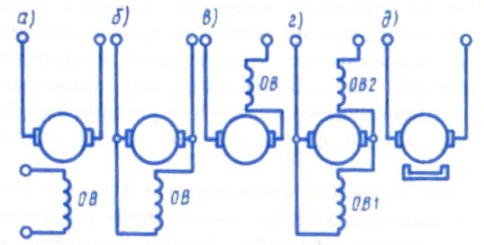

3.Охарактеризуйте способы возбуждения машин постоянного тока.
а ) машины независимого возбуждения, в которых обмотка возбуждения (ОВ) питается постоянным током от источника, электрически не связанного с обмоткой якоря (возбудителя);
б) машины параллельного возбуждения (шунтовые), в которых обмотка возбуждения и обмотка якоря соединены параллельно;
в) машины последовательного возбуждения (сериесные), в которых обмотка возбуждения и обмотка якоря соединены последовательно;
г) машины смешанного возбуждения (компаундные), в которых имеются две обмотки возбуждения – параллельная ОВ1 и последовательная ОВ2;
д) машины с возбуждением постоянными магнитами.
4. Объясните, какие условия нужно соблюдать для подключения трансформаторов на параллельную работу.
Параллельная работа трансформаторов возможна при соблюдении следующих требований:
1. Номинальные первичные и вторичные напряжения равны;
2. Трансформаторы имеют одинаковые группы соединения обмоток;
3. Напряжения короткого замыкания трансформаторов равны;
4. Отношение номинальных мощностей трансформаторов не превышает 3:1.
5. Объясните устройство и принцип действия машин постоянного тока.
Принцип действия генератора. Простейший генератор можно представить в виде витка, вращающегося в магнитном поле. Концы витка выведены на две пластины коллектора. К коллекторным пластинам прижимаются неподвижные щетки, к которым подключается внешняя цепь.Принцип работы генератора основан на явлении электромагнитной индукции. Пусть виток приводится во вращение от внешнего приводного двигателя ПД. Проводники активной части витка пересекают магнитное поле и в них по закону электромагнитной индукции наводятся ЭДС e1 и e2,направление которых определяется по правилу правой руки. При вращении витка по направлению движения часовой стрелки в верхнем проводнике, находящемся под северным полюсом, ЭДС направлена от нас, а в нижнем, находящемся под южным полюсом, – к нам. По ходу витка ЭДС складываются, результирующая ЭДС е = е1 – е2.Принцип действия двигателя. То же устройство работает в режиме электрического двигателя, если к щеткам подвести постоянное напряжение. Под действием напряжения U через щетки, пластины коллектора и виток потечет ток i. По закону электромагнитной силы (закон Ампера) взаимодействие тока и магнитного поля В создает силу f, которая направлена перпендикулярно i. На верхний проводник сила действует вправо, на нижний – влево. Эта пара сил создает вращающий момент, поворачивающий виток по часовой стрелке. При переходе верхнего проводника в зону южного полюса, а нижнего – в зону северного полюса концы проводников и соединенные с ними коллекторные пластины вступают в контакт со щетками другой полярности
6.Охарактеризуйте важные особенности электроэнергии.
Электроэнергия — физический термин, широко распространённый в технике и в быту для определения количества электрической энергии, выдаваемой генератором в электрическую сеть или получаемой из сети потребителем. Основной единицей измерения выработки и потребления электрической энергии служит киловатт-час (и кратные ему единицы). Для более точного описания используются такие параметры, как напряжение, частота и количество фаз (для переменного тока), номинальный и максимальный электрический ток.
7. Поясніть явище «гістерезис».
О дним из важнейших проявлений релаксационных процессов является упругий гистерезис, сущность которого заключается в следующем. Если действовать на образец постепенно возрастающим напряжением, а затем уменьшать его с той же скоростью, то кривая «напряжение – деформация», отвечающая росту напряжения, не совпадет с кривой падения, т.е. изменение деформации D отстает от изменения напряжения σ. Кривая убывания деформации при понижении напряжения не возвращается в начало координат и соответствует вполне определенному значению деформации D1, которую формально можно принять за необратимую остаточную деформацию (рис. 27). Однако со временем эта деформация постепенно убывает, поэтому ее называют кажущейся остаточной деформацией. Явление упругого гистерезиса зависит от скорости нагружения и температуры. Если время действия нагрузки равно времени релаксации, t = τ, то петля вырождается в равновесную кривую. Эта накопленная невозвращенная энергия может превращаться только в тепло, вызывающее нагревание образца. Механическую энергию, которая теряется в виде тепла, называют механическими потерями. При быстродействующих переменных нагрузках количество тепла, которое выделяется за счет механических потерь, очень велико и может вызвать сильный разогрев материала. Так, например, в автомобилях при больших скоростях температура в резиновых шинах может подниматься до 100°С. Следствием тепловыделения может быть активирование химических реакций, в частности, реакций окисления (старения) эластомеров. Гистерезисные явления особенно часто наблюдаются при эксплуатации изделий при пониженных температурах (но выше температуры стеклования), когда время релаксации велико и процесс восстановления размеров изделия после снятия напряжения происходит очень медленно
