Министерство образования и науки Российской Федерации

РЯЗАНСКИЙ ГОСУДАРСТВЕННЫЙ РАДИОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Факультет радиотехники и телекоммуникаций

Кафедра радиоуправления и связи

Курсовая работа

По курсу: «Основы передачи дискретных сообщений».

Факультет Радиотехники и телекоммуникаций

Группа 819

Студент Черников С.В.

Преподаватель Езерский В.В.

Рязань, 2012

Вариант 40

Задание

Разработать систему передачи дискретных сообщений на основе решения четырёх задач:

Задача 1.

Выбрать метод модуляции и разработать схему модулятора и демодулятора для передачи данных по каналу ТЧ. Рассчитать вероятность ошибки на символ.

1. Отношение сигнал–шум Q=18 (дБ)=63 раз

2. Скорость модуляции B_мод=1100 (Бод)

3. Требуемая скорость передачи информации B_инф=14400(бит/с)

Задача 2.

Выбрать метод синхронизации и разработать схему синхронизатора. Рассчитать параметры устройства синхронизации с представленными временем синхронизации , временем поддержания синфазности , среднеквадратическим значением краевых искажений исправляющей способностью приемника и коэффициентом нестабильности генератора

tC,с	tПС,с	,%	kИП,%	kГ
2	12	25	35	10-5

Задача 3.

Выбрать метод коррекции фазо-частотной характеристики канала ТЧ, форма которой для одного переприёмного участка задана выражением:

,

найти требования к ФЧХ корректора и разработать схему корректора. Параметры ФЧХ канала

tз,мс	b1	b2	d1,мс	d2,мс
10	1	0.5	2	4

при Гц. Количество переприёмных участков вычисляется по формуле N_п.уч.=1+[2+40]mod8=3

Задача 4.

Разработать систему кодирования/декодирования циклического кода для -элементного первичного кода, который исправляет ошибок. Оценить вероятность получения необнаруживаемой ошибки на выходе системы, если в канале связи меняется от до .

к=8 t_и=3

Расчетная часть Задача 1

Исходя из исходных данных, согласно рекомендациям МККТТ (ITU-T) выберем стандартный протокол модуляции V.34. Скорость передачи 19200 бит/с, модуляция КАМ 64.

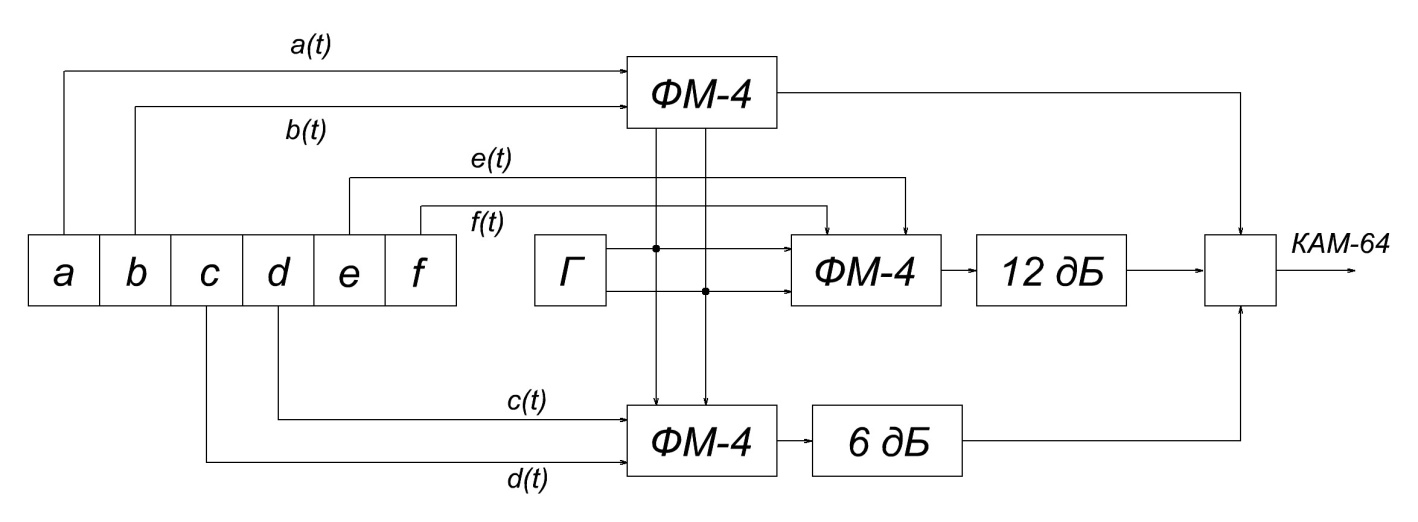

Схема модулятора КАМ 64 представлена на рис. 1.

Рис. 1 Схема модулятора КАМ 64.

Принцип работы:

Блоки a, b, c, d, e, f, выделяют из сигнала по два бита, далее в блоках ФМ-4 осуществляется двойная относительная фазовая модуляция несущих колебаний поступающих с генератора, блок Г. Модулируемые колебания сдвинуты друг относительно друга на 90°. Выходные сигналы складываются, причем один уменьшается в два раза, а другой в четыре.

Схема демодулятора представлена на рис. 2.

Рис. 2. Схема демодулятора КАМ 64.

ФОК (формирователь опорного колебания) выделяет несущее колебание из входного сигнала и подает его на фазовый детектор. ФД (фазовый детектор) определяет фазу входного сигнала относительно опорного в интервале [-90°; 90°], поэтому, для определения фазы на интервале [0°; 360°] используют два ФД и подают на них опорные колебания сдвинутые на 90° друг относительно друга. АД (амплитудный детектор) определяет амплитуду входного сигнала. Решающее устройство (РУ) сравнивает последующие и предыдущие посылки хранящиеся в элементах памяти (ЭП), и решает какое значение предавалось.

Рассчитаем вероятность ошибки на один символ[1,4] для M=64 позиционного КАМ кода:

M=64

Расчет по приведенным формулам показал что вероятность ошибки для M=64 позиционного КАМ кода равна P_в= при отношении сигнал-шум (раз).
