Архитектурно – планировочные решения и основные конструктивные элементы зданий и сооружений Конструктивные части зданий

Все здания и сооружения состоят из конструктивных элементов, которые разделяются на несущие, ненесущие, ограждающие.

Несущие элементы – из них состоит каркас здания и они воспринимают все нагрузки (ветровые, снеговые, от массы здания, трудового оборудования и т.д.).

Ненесущие – это перегородки, которые представляют собой легкие стены, разделяющие помещение на отдельные части.

Ограждающие (самонесущие) – воспринимают нагрузку от собственной массы, защищают помещение от климатических условий, атмосферных осадков и создают комфортные условия внутри здания.

Конструктивные схемы зданий.

Несущие конструкции зданий после объединения образуют каркас. По особенностям пространственного расположения несущих элементов различают следующие конструктивные схемы зданий:

- бескаркасный;

- каркасный;

- неполный каркас.

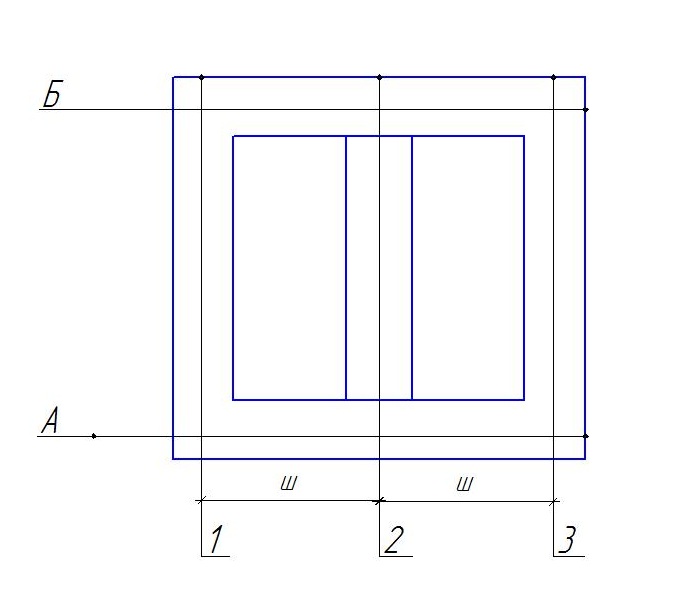

Бескаркасная схема выполняется с несущими стенами и представляет собой жесткую устойчивую коробку из связывающих стен и перекрытий. Несущие стены могут располагаться как продольно, так и поперечно.

ш-шаг

Рис.1

Этот конструктивный тип распространен для жилых и общественно – гражданских зданий. Несущие стены могут быть из любых строительных материалов: бетон всех видов, кирпич и т.д.

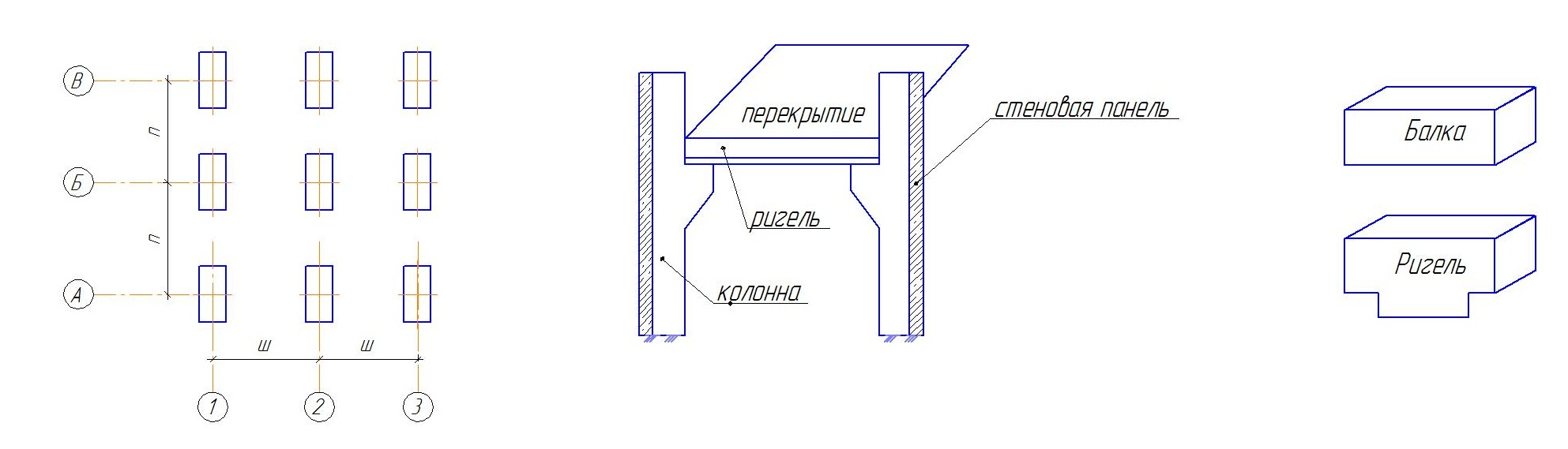

Каркасная схема является пространственной рамой образованной несущими элементами в виде колонн, защемленных в фундаменте, балок или ригелей и перекрытий. Эта рама воспринимает все нагрузки, действующие на здания.

РИСУНОК

Каркасная схема присуща только для промышленных предприятий. В данной схемке стеновые панели будут являться ограждающими конструктивными элементами.

Неполный каркас – это совмещение одной и двух схемы, когда стеновые панели являются несущими конструкциями, а внутрипроизводственное помещение разделено колоннами.

Применяется в основном для общественных зданий. Эта схема наиболее гибкая.

РИСУНОК

Длина – максимальный шаг

Ширина – максимальный пролет

По виду материалов каркасы бывают:

- сборные ж/б-ные;

- металлические;

- деревянные.

По особенностям сопряжения элементов в каркасе:

- сварные;

- монолитные.

Архитектурно планировочные решения зданий.

Основными параметрами архитектурно планировочного решения является шаг, пролет и высота здания. Для изображения здания в плане или разрезе применяются координационные (разбивочные) основания. Эти основания наносятся только по несущим конструкциям в виде штрих-пунктирных линий. Расстояние между координатными осями поперек здания называются шагом и маркируется цифрами. Разрыва между цифрами не допускается. Расстояние между координатными осями вдоль здания называется пролетом.

Высота жилого здания принимается от уровня чистого пола нижележащего этажа, до уровня чистого пола вышележащего этажа.

А в пром. здании высота берется от уровня чистого пола нижележащего этажа до нижней грани перекрытия.

Унификация и типизация.

Общими принципами современного строительства проектирования является унификация и типизация.

Унификация – приведение к единообразию основных размеров зданий, габаритных схем, сборных элементов и их привязка к координационным осям. Всё это подчиняется единой модульной системе (ЕМС), предусматривающей градацию размеров на базе основного модуля М = 100мм. В строительстве используются укрупненные модули, характеризующие размеры зданий, координационные сетки = 60 М, 100М, а для конструктивных элементов принимаются дробные модули, например, ½ М и т.д.

Практика проектирования, изготовления и эксплуатации конструктивных элементов позволяет отобрать для каждого элемента наиболее рациональное решение по расходу материалов, которые и принимаются в качестве типового для массового изготовления – основа типизации.

Несущую способность колонны одного и того же сечения можно увеличить за счет увеличения класса бетоны и % армирования.
