Шина usb2. Технология, модель и архитектурные особенности.
Универсальная последовательная шина - USB (Universal Serial Bus) предложена консорциумом компаний во главе с Intel.
Общая характеристика
USB( Universal Serial Bus - универсальная последовательная шина) является промышленным стандартом расширения архитектуры РС, ориентированным на интеграцию с телефонией и устройствами бытовой электроники.
Основные привлекательные черты USB (с точки зрения конечного пользователя):
° Простота кабельной системы подключений.
° Изоляция подробностей электрических подключений от пользователя.
° Самоидентифицирующаяся периферия, автоматическая связь устройств с драйверами и конфигурирование.
° Возможность динамического подключения и реконфигурирования периферии.
Основные плюсы USB с точки зрения реализации:
° Легко реализуемое расширение периферии.
° Дешевое решение, поддерживающее скорость передачи до 450 Мбит/с – в версии 2.0.
° Полна поддержка в реальном времени передачи аудио и сжатых видео данных.
° Гибкость протокола для смешанной передачи изоморфных данных и асинхронных сообщений.
° Интеграция в технологию выпускаемых устройств.
° Доступность в РС всех конфигураций и размеров.
° Открытие новых классов устройств, расширяющих РС.
Система USB
Модель передачи данных
Конечные точки описываются следующими параметрами:
- Требуемая частота доступа к шине и допустимые задержки обслуживания.
- Требуемая полоса пропускания канала.
- Номер точки.
- Требования к обработке ошибок.
- Максимальные размеры передаваемых и принимаемых пакетов.
- Направление обмена.
Типы передачи данных
1. Управляющие посылки - используются для конфигурирования во время подключения и в процессе работы для управления устройствами.
2. Сплошные передачи сравнительно больших пакетов без жестких требований ко времени доставки. Эти передачи занимают всю свободную полосу пропускания шины не занятую другими классами передач.
3. Прерывания - короткие передачи типа вводимых символов или координат, должны обслуживаться со скоростью устройства.
4. Изохронные передачи - непрерывные передачи в реальном времени, занимающие предварительно согласованную часть пропускной способности шины и имеющие заданную задержку доставки. В случае обнаружения ошибки изохронные данные передаются без повтора - недействительные пакеты просто игнорируются.
Мониторы. Типы мониторов. Сравнительные характеристики. Структурная схема видеомонитора.
Монито́р, диспле́й — интерфейс системы «человек — аппаратура — человек». Преобразует цифровую и (или) аналоговую информацию в видеоизображение.
С
труктурная

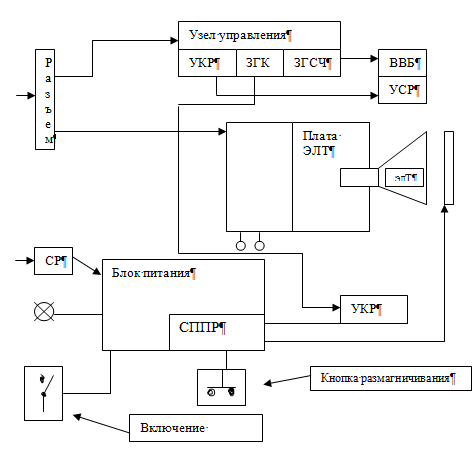

схема видеомонитора
УКР- узел коррекции размеров и геометрических искажений
ЗГКЧ – задающий генератор кадровой частоты
ЗГСЧ – задающий генератор строчной частоты
ВВБ – высоковольтный блок
УСР – узел строчной развертки
УКР – узел кадровой развертки
СППР – схема питания петли размагничивания монитора
ИВ – лампочка индикатора включения
СИ - синхроимпульсы
По виду выводимой информации
алфавитно-цифровые
графические (векторные,растровые)
По строению
ЭЛТ — на основе электронно-лучевой трубки (англ. CRT, Cathode ray tube)
ЖК — жидкокристаллические мониторы (англ. LCD, Liquid crystal display)
Плазменный — на основе плазменной панели
Электро́нно-лучева́я тру́бка (ЭЛТ), кинеско́п — электровакуумный прибор, преобразующий электрические сигналы в световые.
Жидкокристаллический монитор — плоский монитор на основе жидких кристаллов. LCD TFT (тонкоплёночный транзистор) — одно из названий жидкокристаллического дисплея, в котором используется активная матрица, управляемая тонкоплёночными транзисторами.
Плазменная панель - устройство отображения информации, монитор, использующее в своей работе явления электрического разряда в газе и возбуждаемого им свечения люминофора.
К преимуществам ЖК-мониторов над ЭЛТ можно отнести: малый размер и вес,нет видимого мерцания, дефектов фокусировки и сведения лучей, помех от магнитных полей, проблем с геометрией изображения и четкостью,энергопотребление в 2-4 раза меньше, чем у ЭЛТ и плазменных экранов сравнимых размеров.
С другой стороны, ЖК-мониторы имеют и некоторые недостатки, часто принципиально трудноустранимые.
Цветовой охват и точность цветопередачи ниже, чем у плазменных панелей и ЭЛТ соответственно. Возможна неустранимая неравномерность передачи яркости. Многие из ЖК-мониторов имеют сравнительно малый контраст и глубину чёрного цвета. Из-за жёстких требований к постоянной толщине матриц существует проблема неравномерности однородного цвета. Скорость смены изображения ниже, чем у ЭЛТ и плазменных дисплеев. Существует зависимость контраста от угла обзора. ЖК-мониторы более уязвимы, чем ЭЛТ. Особенно чувствительна матрица, незащищённая стеклом. При сильном нажатии возможна необратимая деградация. Также существует проблема дефектных пикселей. Пикселы ЖК-мониторов деградируют, хотя скорость деградации наименьшая из всех технологий отображения.
Плазменная однозначно лучше ЖК и ЭЛТ. Цветовой диапазон плазменных экранов намного шире. Если сравнивать с ЭЛТ-мониторами, то цветовой диапазон "плазмы" в ряде случаев бывает хуже, поскольку у ЭЛТ условия для возбуждения люминофора гораздо лучше: энергия электронов выше, чем у УФ-излучения. Углы обзора шире, чем у ЖК-дисплеев. Основной причиной является то, что пиксели в "плазме" как бы сами излучают свет, а у ЖК-мониторов свет от лампы подсветки проходит через кристалл пикселя. Кроме того, плазменным панелям не нужен поляризатор. контрастность "плазмы" аналогична лучшим ЭЛТ-телевизорам. Плазменные дисплеи могут достигать больших размеров с минимальной толщиной. Минусы: большой размер пикселей, поэтому плазменные телевизоры с диагональю меньше 82 см попросту не существуют, у пикселей плазмы выгорает люминофор, плазменные дисплеи довольно дороги.
