3 Определить по карте широту и долготу точки а

Широта-верт линии (северной широты)

Долгота-гориз(восточная долгота)

Билет №11

1. Типы нивелиров. Рейки,знаки.

Нивелир (от франц.niveler—выравнивать, niveau— уровень),  геодезический инструмент для измерения превышения точек земной поверхности — нивелирования, а также для задания горизонтальных направлений при монтажных и т.п. работах.

Типы нивелиров: Согласно ГОСТ 10528—76 утверждены к серийному выпуску три типа нивелиров по точности: высокоточные Н-05; точные Н-3 и технические Н-10. В них визирный луч может приводиться в горизонтальное положение двумя способами: при помощи цилиндрических уровней или при помощи компенсаторов. Числа в шифре нивелира означают допустимую среднюю квадратическую ошибку превышения, получаемую при нивелировании на 1 км двойного хода: для нивелира Н-05 т = 0.5 мм; для нивелира Н-3 т = 3 мм; для нивелира Н-10 т = 10 мм.

Нивелиры всех типов выпускают в двух исполнениях по конструкции: уровенные (с уровнем при зрительной трубе) и компенсаторные (с компенсатором углов наклона (самоустанавливающиеся, компенсатор – механизм, приводящий визр. линию в горизонт. положение)). При наличии компенсатора к шифру нивелира добавляется К (например, Н-3К). Нивелиры типов Н-3 и Н-10 допускается изготовлять с лимбом для измерения горизонтальных углов. При наличии лимба, к шифру нивелира добавляется буква Л (например Н-10КЛ).

Цифра, стоящая перед обозначение марки прибора, указывает номер улучшенной модификации базовой модели (например, 2Н-3Л)

Также существуют лазерные нивелиры (представляют собой комбинацию нивелиров).

Визирная ось (визирная линия зрительной трубы)-мнимая линия проходящая через оптический центр объектива и центр сетки нитей).

Рейки:

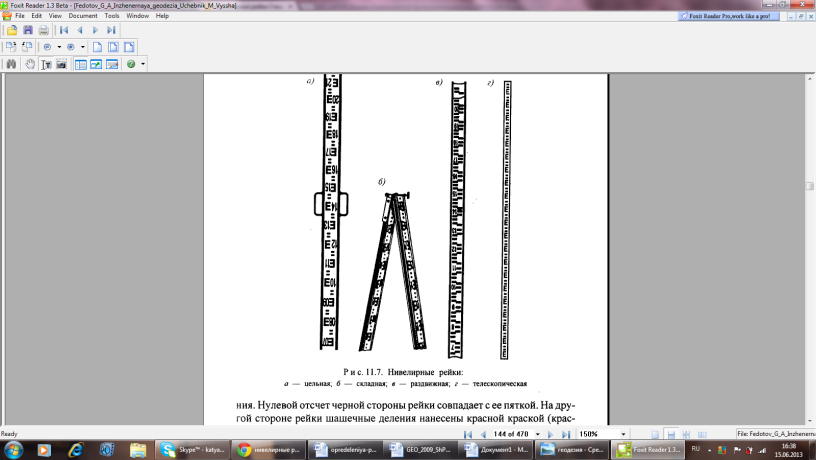

Для нивелирования применяют цельные, складные, раздвижные и телескопические рейки. Рейки изготовляют из сухого выдержанного леса хвойных пород, из пластмассы или специальных дюралевых сплавов.

В инженерной практике обычно используют техническое нивелирование, для которого применяют односторонние или двусторонние шашечные цельные или складные РНЗ или РН4 с 10-миллиметровыми делениями.

Двусторонние рейки цельные или складные имеют длину 3 м. На одной стороне таких реек черной краской (черная сторона) нанесены шашечные сантиметровые деления и выделены 5- и 10-сантиметровые деле-ния. Нулевой отсчет черной стороны рейки совпадает с ее пяткой. На другой стороне рейки шашечные деления нанесены красной краской (красная сторона), при этом на красной стороне пяткам соответствуют отсчеты 4687 мм на цельных и 4468 мм на складных рейках. Каждый дециметр рейки оцифрован, при этом счет делений возрастает снизу вверх. Рейки выпускают с прямой оцифровкой для работы с приборами с прямым изображением в поле зрения трубы и с перевернутой оцифровкой для работы с приборами, имеющими обратное изображение.

Красные стороны нивелирных реек используют для контроля правильности нивелирования.

Раздвижные рейки в инженерной практике в настоящее время практически не используют.

Чрезвычайно удобными при нивелировании оказались телескопические рейки из дюралевых сплавов. В зависимости от категории рельефа местности, на которой производят нивелирование, длину таких реек можно менять от 2 до 4 м.

При нивелировании рейки устанавливают на вбитые вровень с землей колышки, металлические костыли или специальные башмаки. В ряде случаев, когда нивелируемая точка не должна отображать рельеф местности, рейки могут устанавливаться на произвольные твердые точки местности (валуны, камни, корни, пни деревьев и т. д.).

Нивелирную рейку устанавливают в отвесное положение с помощью прикрепленного к ней круглого уровня. Перед началом работ параллельность оси круглого уровня плоскости рейки поверяют с использованием обычного нитяного отвеса. Если рейка не имеет уровня, при отсчетах менее 1500 мм ей придают вертикальное положение на глаз, а при отсчетах более 1500 мм рейку медленно покачивают вперед и назад относительно отвесной линии, при этом минимальное значение отсчета будет соответствовать отвесному положению рейки, которое и заносится в полевой журнал нивелирования.

Знаки:

Нивелирные знаки - знаки, закладываемые для закрепления на местности точек, высоты к-рых определены геом. нивелированием. Виды 3. н.: фундаментальный репер, грунтовый репер, стенная чуг. марка, стенной чуг. репер.

Н.З.— знаки, закладываемые с целью отметить и закрепить на местности пункты геометрического нивелирования. Существуют следующие виды 3. н. -Фундаментальный репер I типа — железобетонный монолит в виде четырехгранной усеченной пирамиды с основанием-плитой на глубине не менее 2,5 м от поверхности земли и верхней гранью на глубине 1 м. В плиту основания и верхнюю грань заделывают металлические марки со сферической головкой.

-Грунтовый репер, состоящий из железной трубы или отрезка рельса, заделываемых в бетонные монолиты; верхний конец трубы должен быть на глубине 1 м от поверхности для фундаментального репера II типа и 30 см для обычных реперов. В верхний конец трубы и верхнюю грань монолита заделываются марки со сферической головкой.

-Стенные чугунные марки с углублением в центре для штифта подвесной рейки

-Стенные чугунные реперы, отличающиеся от марок тем, что имеют выступ для установки на него рейки.

Репер (от фр. repere – знак, исходная точка) – знак, закрепляющий точку земной поверхности, высота которой относительно исходной уровенной поверхности определена путем нивелирования.

В Российской Федерации высоты реперов вычисляются относительно нуля Кронштадтского футштока. Реперы государственной нивелирной сети служат исходными (опорными) пунктами для определения высот промежуточных точек земной поверхности при топографических съемках и разного рода изыскательских работах, а также используются в научных целях при изучении разности уровней морей.

Реперы по их значимости разделяются на: 1) вековые 2) фундаментальные 3) рядовые

Вековые реперы распределены по всей территории страны, по особой схеме, в местах, установленных инструкцией, в основном для научных целей. Глубина закладки определяется залеганием горных пород.

Фундаментальные реперы, представляющие собой железобетонные пилоны, закладывают в грунт через 50—80 км на всех нивелирных линиях 1-го класса, а также на наиболее ответственных линиях 2-го класса и близ важнейших морских водомерных установок.

Рядовые реперы, закладываемые через 5—7 км на нивелирных линиях всех классов, подразделяются на грунтовые, устанавливаемые в земле, скальные (закрепленные в скальных породах) и стенные, закладываемые в стены капитальных сооружений. В труднодоступных районах расстояние между реперами может быть увеличено до 6-7 км, а в сейсмоактивных районах должна быть уменьшена до 3-3,5 км.

Стенные реперы закрепляются на застроенной территории везде, где это возможно. Закрепление производится в несущие части каменных или бетонных сооружений на высоте менее 0,3 м с помощью нивелирных марок.

Скальные реперы: рядовые – по конструкции и установке абсолютно аналогичны центрам геодезической сети, фундаментальные – встречаются в виде исключения.

Грунтовые реперы: рядовые – по конструкции и установке абсолютно аналогичны центрам ГГС, фундаментальные – представляют собой массивный железобетонный монолит изготавливаемый сразу на месте закладки прямо в котловане. Поскольку фундаментальный репер разрешается использовать только для нивелирования I и II класса, неподалеку устанавливается репер-спутник, представляющий собой рядовой репер, на который с точность II класса передается отметка с фундаментального репера и который используется вместо фундаментального в качестве опорного для нивелирования III и IV классов.

В России на Дальнем Востоке используется Балтийская система высот. В конце 1980-х годов производилась передача отметки Кронштадского футштока на побережье дальневосточных морей, ожидаемая ошибка составила приблизительно 1 метр.
