6. Ориентирование линий орентировочные углы и связь между ними

Ориентировать линию местности – значит, определить ее направление относительно меридиана. В качестве углов, определяющих направление линий, служат азимуты, дирекционные углы и румбы. Азимутом А называется горизонтальный угол, отсчитываемый по ходу часовой стрелки от северной части меридиана до заданного направления (рис.4). Азимуты измеряются от 00 до 3600 . Азимуты называются истинными, если они отсчитаны от истинного (географического) меридиана (рис. 7). Азимуты называются магнитными, если они отсчитаны от магнитного меридиана.

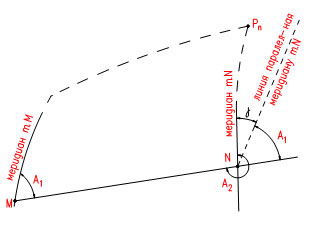

Азимут прямого направления называется прямым, обратного направления- обратным азимутом. Прямой азимут направления MN будет А1, а обратным для того же направления – А2 (рис.8).

Меридианы не параллельны между собой, поэтому азимут линии в каждой ее точке имеет разное значение. Сближение меридианов (γ) – называется угол между направлениями двух меридианов в данных двух точках. Зависимость между прямым и обратным азимутами линии выражается формулой: А2= А1+ 1800+ γ

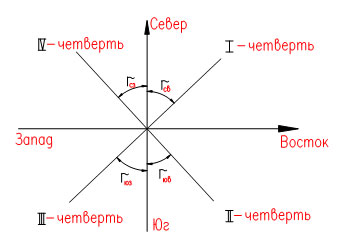

На практике иногда вместо азимутов удобнее пользоваться румбами. Румбом называется острый горизонтальный угол между северным или южным направлением меридиана и направлением на данный предмет. Румб обозначается буквой r с индексами, указывающими четверть (рис. 9), в которой находится румб: rСВ, rЮВ, rЮЗ, rСЗ.

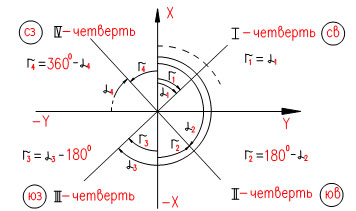

Азимуты в качестве ориентирных углов применимы на сфероидической или сферической поверхности Земли. При изображении земной поверхности на плоскости в какой-либо проекции (например Гаусса-Крюгера) пользуются плоскостным ориентировочным углом, называемым дирекционным. Дирекционным углом α называется, горизонтальный угол между направлением данной линии и северной частью осевого меридиана или линии, ему параллельной. Отсчитывается по ходу часовой стрелки. Обозначается α. Связь между дирекционным углом и румбом следующая (Рис.10):

γ – сближение меридианов в точке Р1, т.е. угол между изображениями осевого меридиана и меридиана данной точки (Рис.11)

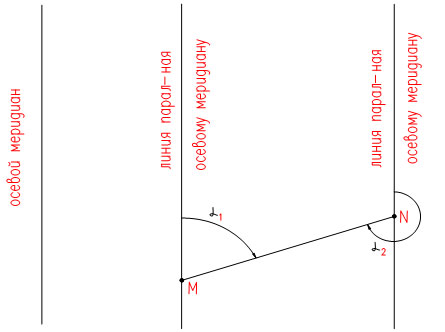

Сближение меридианов точек, расположенных к востоку от осевого меридиана, имеет знак «+», а к западу – знак «-». Прямой и обратный дирекционные углы одной и той же линии отличаются на 1800 (Рис.12).

При решении ряда практических задач целесообразно пользоваться магнитными азимутами, т. к. они легко определяются с помощью простых приборов, таких как компас и буссоль, главной частью которых является магнитная стрелка.

Плоскостью магнитного меридиана называют вертикальную плоскость, проходящую через концы магнитной стрелки.

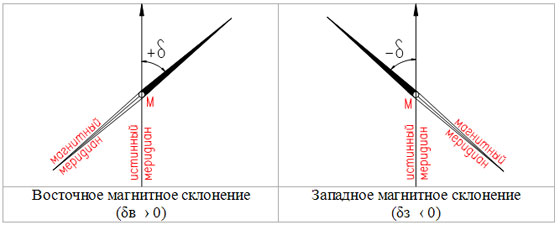

Магнитное склонение – угол, который образует плоскость магнитного меридиана с плоскостью географического меридиана.

Склонение отсчитывается от севера к востоку и к западу; в первом случае оно называется восточным и считается положительным, во втором – западным и отрицательным. Угол, образуемый осью стрелки с плоскостью горизонта, называется магнитным наклонением (J).

7. Условные знаки на топопланах
