28. Скорости передачи сигнала и информации, их взаимосвязь.
Скорость распространения сигнала:
• фазовая скорость – скорость распространения точки гармонической составляющей. Она определяется следующим образом:
,
где
- длина волны (путь, пройденный точкой
за период),
- период.
.
Т.о., фазовая скорость есть функция от частоты и фазового сдвига и она всегда меньше, чем в безвоздушном пространстве.

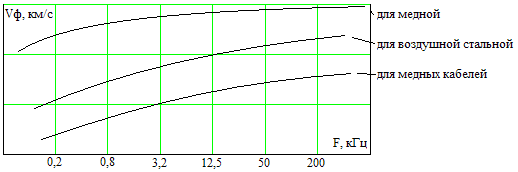

Зависимость фазовой скорости в различных линиях связи от частоты представлена на рисунке 10.
Рисунок 10
По рисунку 10 видно, что чем меньше частота, тем меньше фазовая скорость.
• групповая скорость – скорость распространения огибающей сложного сигнала.
Рассмотрим сигнал, состоящий из двух гармонических составляющих.
где L – длина линии связи.
Учитывая, что
,
Получаем
В этой формуле
и оно максимально, если соs(*)=0
или
Из этого соотношения выразим групповую скорость:
Групповое время задержки (ГВЗ), характеризующее задержанную информацию, проходящую по линии связи, определяется по формуле:
.
Сейчас это время составляет не более 10 мсек.
В линии связи есть фазовые корректоры, которые снижают фазовые искажения.
Учтем, что
;
Тогда
Учитывая, что с увеличением длины волны фаза и скорость падают, то групповая скорость всегда больше фазовой.
Для кабельных линий
связи
.
Пример: задано
изменение частоты
(
-
нормировано)
.Всегда
можно найти приращение
.
Скорость передачи информации — скорость передачи данных, выраженная в количестве бит, символов или блоков, передаваемых за единицу времени.
Скорость передачи информации определяется количеством элемен-
тов двоичной информации,, передаваемых за 1 с.
Следует отличать скорость передачи информации от модуляцион-
ной (линейной) скорости , измеряемой в Бодах (количество элементов
модулированного сигнала, передаваемого за 1 с). Для простых видов
модуляции (частотной - ЧМ и относительной фазовой - ОФМ) скорость
передачи информации совпадает с модуляционной скоростью.
При синхронной передаче скорость дролжна отличаться от номи-
нального значения не более, чем на 0,01%, а при асинхронной - не
более, чем на 2,5%.
29.Типовой аналоговый телефонный канал передачи: определение и нормированные его показатели
Основными каналообразующими условиями является типовой телефонный канал связи. При этом существует две иерархии:
аналоговая (она объединяет типовые каналы)
цифровая
Аналоговая иерархия (первичная) – это иерархия информационной сети группового тракта.
Это основная аппаратура, т.к. позволяет передавать телевизионный канал, шире которого нет.
Параметры типового аналогового телефонного канала:
Полоса пропускания тонального частотного канала (ТЧ):
.
С защитным каналом до 4 кГц.Входное и выходное сопротивления:
.Измерительная частота: 800 Гц (на этой частоте происходят все измерения).
Измерительный уровень входного двухстороннего канала: 0 дБ, -17 дБ – для четырёхпроводного окончания.
Остаточное затухание входа и выхода (разница между уровнями)
для однонаправленного канала: -17 дБ;
для двухстороннего канала: 7.4 дБ.
Мощность – средний уровень сигнала (это абсолютный уровень).
Помеха – взвешенная псофометрическая шумовая помеха (50 тыс. пВт).
Псофометрическая помеха – помеха фильтра с полосой пропускания фильтра, равной полосе пропускания и чувствительности человеческого уха (порядка 100 тыс. пВт).
Взвешенная помеха – помеха фильтра с полосой пропускания от 3 до 3.4 кГц.
Тональный канал имеет стандартизированные допуски на остаточное затухание, т.к. сигнал для получателя не должен зависеть от расстояния.
